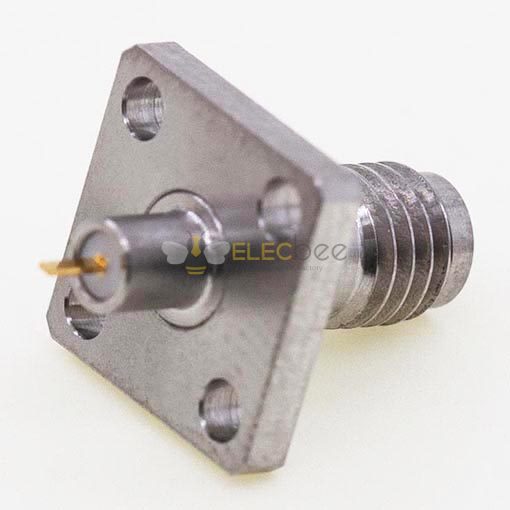

Elecbee SSMA-Schottbuchse, 9,5 mm / .375″ Vierkantflansch mit 2,8 mm / .110″ Flachstift
SKU: EB-DRF-0198
Favoriten
Schlüsselmerkmale
- Langlebiger SSMA-Flanschverbinder mit quadratischer Flanschplatte.
- Hochstrom 50 A für zuverlässige Energieübertragung.
- Kompakte 2,8-mm-Flachstift-Bauform für platzsparende Anschlüsse.
- HVIL50-Serie sorgt für sicheren und sicheren elektrischen Anschluss.
Mehr anzeigen
Beschreibung
Teilenummer: EB-DRF-0198
Beschreibung: SSMA-Buchse mit Schottflansch, HF-Steckverbinder, 9,5-mm-/.375-Zoll-Vierkantflanschbuchse mit 2,8-mm-/.110-Zoll-Flachstiftanschluss.
Dieser EB-DRF-0198, SSMA-HF-Steckverbinder mit 4-Loch-Buchse, Schottflansch, Größe 9,5 mm / 0,375 Zoll quadratischer Flanschbuchse und 2,8 mm / 0,110 Zoll Flachstiftanschluss, Frequenzbereich von DC bis 40 GHz, 50 Ω Impedanz, VSWR 1,20:1 (max.) für DC~40 GHz, 750 V Spannungsfestigkeit, ≥1000 mOhIsolationswiderstand, 500 Zyklen Haltbarkeit und -55°C~+165°C Betriebstemperatur.
Vorteile
- Kleine Größe
- Hohe Zuverlässigkeit
- Gute mechanische Leistung
- Breiter Frequenzbereich von DC bis 40 GHz
Anwendungen
- Allzwecktest
- Schottflansch HF-Verbindung
- Anwendung für Rack- und Panelmontage
- 2,8 mm / 0,110 Zoll Flachstiftanschluss
Hauptmerkmale
| Polarität | Standard |
| Schnittstelle | SSMA |
| Steckertyp | Jack |
| Connector-Geschlecht | Weiblich |
| Impedanz | 50Ω |
| Körperform | Gerade |
| Körpermontage | 4-Loch-Flansch |
| Befestigungsmethode | Lot |
Leistungsfunktionen
| Frequenzbereich | Gleichstrom ~40 GHz |
| VSWR： | DC~40 GHz: 1,20:1 (max.) |
| Kontakt Widerstand | Mittelleiter ≤5,0 mΩ |
| Außenleiter ≤2,5 mΩ | |
| Isolationswiderstand | ≥1000 mΩ |
| Spannungsfestigkeit | 750V |
| Haltbarkeit | 500 Zyklen |
| Betriebstemperatur | -55℃~+165℃ |
Materialvorgaben
| Gehäuse | Typ Edelstahl 303 |
| Poliert und passiviert | |
| Zentrumskontakt | Berylliumkupfer |
| Vergoldet | |
| Isolatoren | PTFE & PEI |
