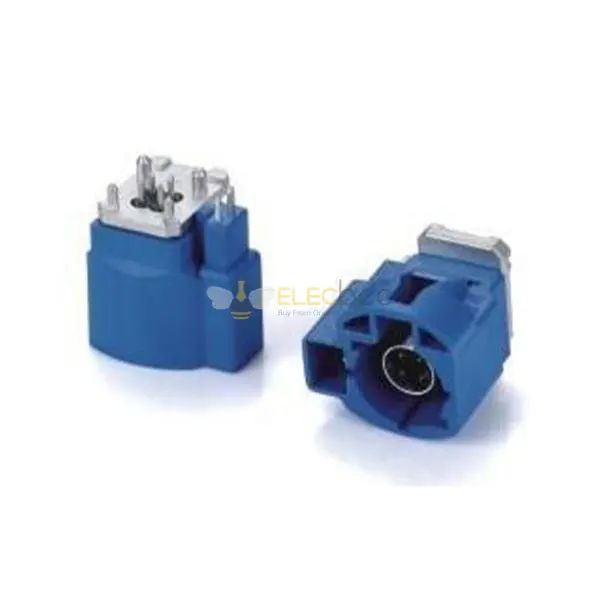

HSD 4 + 2Pin C Código Recto Vehículo Conector Macho 6P Azul Señal GPS para PCB
- Atributos de productos básicos
-
Produkteigenschaft
Valor de atributo
Búsqueda
-
Material del cuerpo
Plástico
-
Metodo de instalacion
Montaje en placa CI / Montaje en panel
-
Características de la instalación
OffsetType/Through Hole
-
Género
masculino
-
dirección
Recto
-
Impedancia
100 Ω
-
Número de posiciones
6 pines
-
Codificación
C
-
Método de acoplamiento
Bayoneta
- Detalles del producto
Conectores HSD
- Conectores FAKRA de datos de alta velocidad (HSD)
- La serie FAKRA (Fachkreis Automobil) con sus conectores FAKRA de datos de alta velocidad. Los conectores FAKRA de un pin ya no son adecuados para aplicaciones que requieren velocidades de transmisión de datos más altas. Los conectores de cuatro pines HSD FAKRA satisfacen esas demandas con su sistema controlado por impedancia de 100 ohmios, que ofrece altas velocidades y transmisión de señal de alta calidad. Estos conectores de alta velocidad están diseñados para satisfacer los requisitos de RF en diversas aplicaciones telemáticas y multimedia. Proporcionan interfaces de RF rentables y de alto rendimiento para los estándares FAKRA y USCAR. Su diseño basado en SMB incluye múltiples carcasas de plástico codificadas por colores para garantizar conexiones precisas, así como para cumplir con las especificaciones automotrices.
- Los conectores HSD FAKRA de Elecbee son ideales para aplicaciones automotrices y están diseñados para cumplir con los requisitos operativos y ambientales del Servicio de radio de audio digital satelital (SDARS), el Sistema global para comunicaciones móviles (GSM) y el Sistema de posicionamiento global (GPS).
Aplicaciones
- Cámaras
- Sensores para detección, evaluación y reacción
- Computación de alto rendimiento
- Antena de radio
- GPS telemático o navegación
- Infoentretenimiento y televisión
- Comunicación móvil
- Aplicaciones RF Bluetooth / WLAN
- Mando a distancia por radiofrecuencia para entrada sin llave
- Calefacción auxiliar del vehículo
Codificación HSD
Dimensiones de la interfaz
Cableado HSD
| Propiedades electricas | |
| Impedancia característica | 100Ω |
| Rango de frecuencia | CC-6 GHz |
| Tensión soportada | 250 Vrms |
| corriente de trabajo | ≤3A CC a 85 ℃ de temperatura ambiente |
| Resistencia de contacto del conductor interior | 10 mΩ máx. (inicial) |
| Resistencia de contacto del conductor exterior | 7,5 mΩ máx. (inicial) |
| pérdida de retorno | ≥20dB 1GHz |
| Pérdida de inserción | ≤0.1dB, CC-2GHz |
| Resistencia de aislamiento | 1000 MΩ mín. |
| Compensación interna/entre pares | ≤5ps/≤25ps |
| diafonía de extremo cercano/extremo lejano | ≤5ps/≤25ps |
| Comportamiento mecánico | |
| Enchufe duradero | 25 ciclos mínimo |
| Retención instantánea | 110 N mín. |
| Fuerza de retirada | 5 N mín. |
| Fuerza de inserción | 30 N máx. |
| Fuerza de inserción impermeable (cabeza única) | 45 N máx. |
| Características ambientales | |
| Temperatura de aplicación | -40 ℃ a +105 ℃ |
| Ciclo de calor húmedo | USCAR-2, Párrafo 5.6.2 |
| Vibración y Choque Mecánico | USCAR-2, Párrafo 5.4.6 |
| Choque termal | USCAR-2, párrafo 5.6.1 |
| RoHS | √ |
| Material | |
| Caparazón | PA, PBT, EPP |
| conductor exterior | Zn, CuZn, CuSn, Acero inoxidable |
| Aislante | LCP, PA, PTFE |
| conductor interior | cobreBe, Cuzn, CuSn |
| cubrir | PA, PBT, EPP |
| Cuello | Cu |
| Hebilla | PA, PBT, EPP |
| Tratamiento de superficies | |
| conductor exterior | yo, sn, ni |
| conductor interior | Au |
