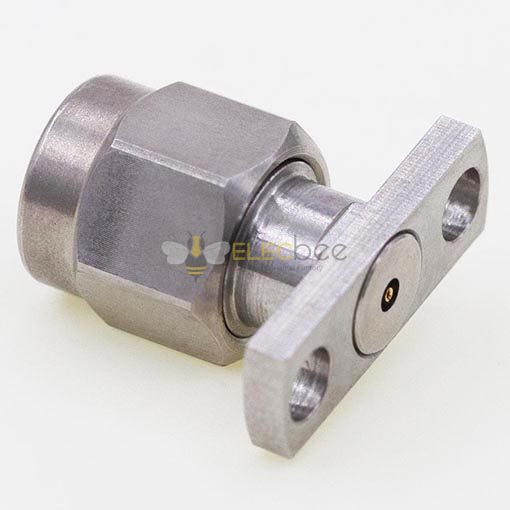

Elecbee 2.92mm 수 RF 커넥터 12.7 x 4.8mm/0.51mm/.020" 핀용 0.50 x 0.19inch 플랜지
SKU: EB-DRF-0106
즐겨찾기
핵심 특징
- IP67 등급 방진 및 방수.
- 튼튼한 2.92mm 수형 RF 커넥터.
- 0.51mm 핀에 정밀한 플랜지.
더 보기
설명
부품 번호: EB-DRF-0106
설명: 2.92mm 남성 교체 가능 커넥터, 12.7 x 4.8mm / 0.500 x 0.190인치 Φ0.51mm / .020″ 핀용 플랜지 플러그 리셉터클.
이 EB-DRF-0106, 크기 12.7 x 4.8mm / 0.500 x 0.190인치 플랜지 플러그, Φ0.51mm / 0.020인치 핀용 리셉터클, DC ~ 40GHz의 주파수 범위, 50Ω 임피던스, VSWR 1.15가 있는 2.92mm 2구 수 교체형 커넥터 :1(최대) DC~40GHz, 750V 내전압, ≥3000m오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.
장점
- 작은 크기
- 높은 신뢰성
- 우수한 기계적 성능
- DC ~ 40GHz의 넓은 주파수 범위
애플리케이션
- 범용 테스트
- 현장 교체 커넥터
- 랙 및 패널 실장 애플리케이션
- Φ0.51mm / .020″ 핀용 리셉터클
주요 특징들
| 극성 | 기준 |
| 상호 작용 | 2.92mm |
| 커넥터 유형 | 플러그 |
| 커넥터 성별 | 남성 |
| 임피던스 | 50Ω |
| 체형 | 똑바로 |
| 본체 장착 | 2홀 플랜지 |
| 부착 방법 | 현장교체 |
성능 특징
| 주파수 범위 | DC~40GHz |
| VSWR： | DC~40GHz: 1.15:1(최대) |
| 접촉 저항 | 중심 지휘자 ≤3.0mΩ |
| 외부 지휘자 ≤2.0mΩ | |
| 절연 저항 | ≥3000mΩ |
| 내전압 | 750V |
| 내구성 | 500 사이클 |
| 작동 온도 | -55℃~+165℃ |
재료 사양
| 주택 | 유형 303 스테인리스강 |
| 광택 및 패시베이션 | |
| 센터 문의 | 베릴륨 구리 도금 |
| 골드(MIL-G-45204) | |
| 절연체 | PEI 또는 PEI & PTFE |
