산업용 커넥터 선택
산업용 커넥터를 선택하려면 다음을 수행해야 합니다.
1.고정이 필요한 플러그, 소켓, 이동이 필요한 소켓
2. 사용 환경 결정
3. 전압 및 전류 매개변수 결정

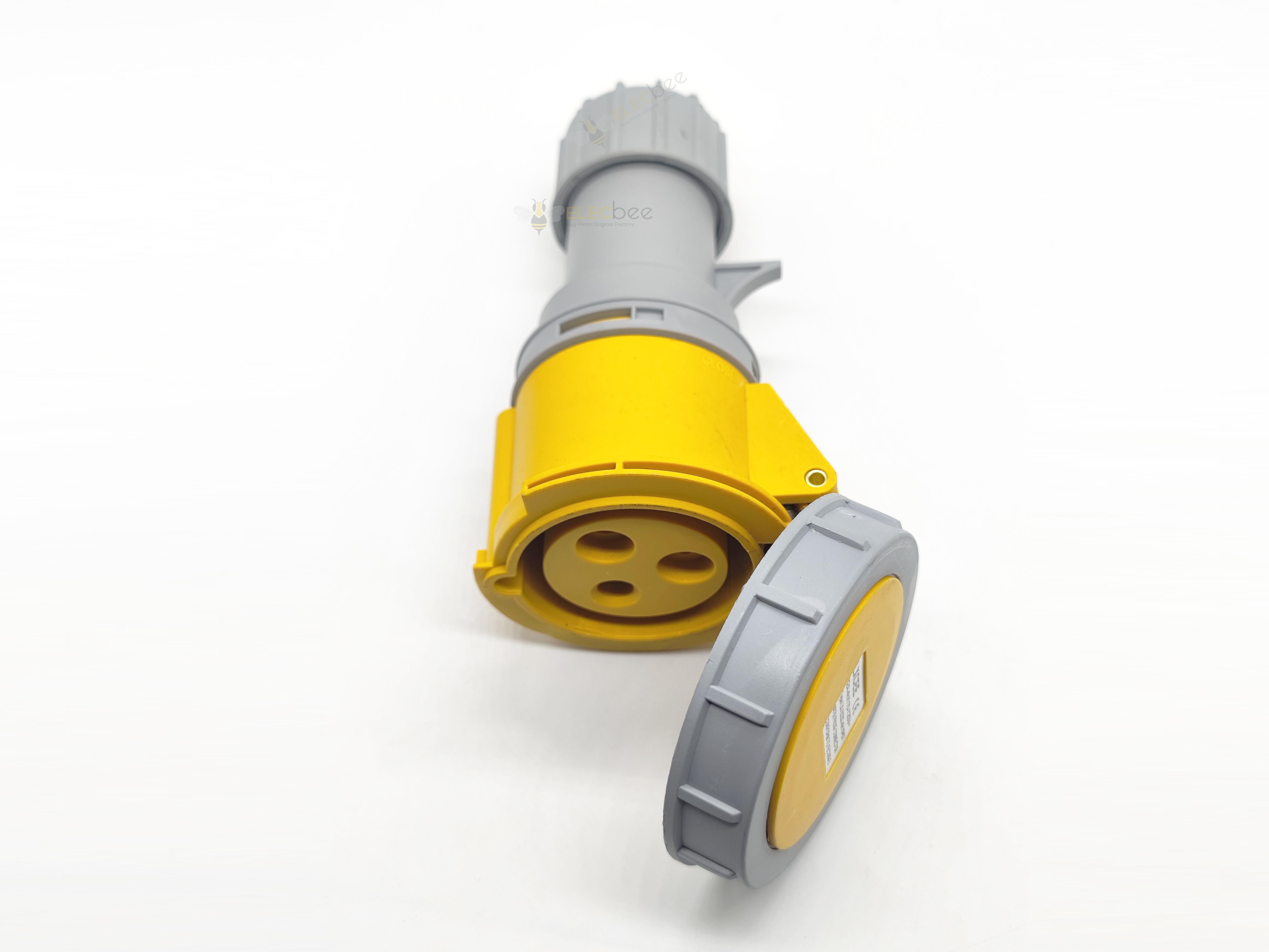

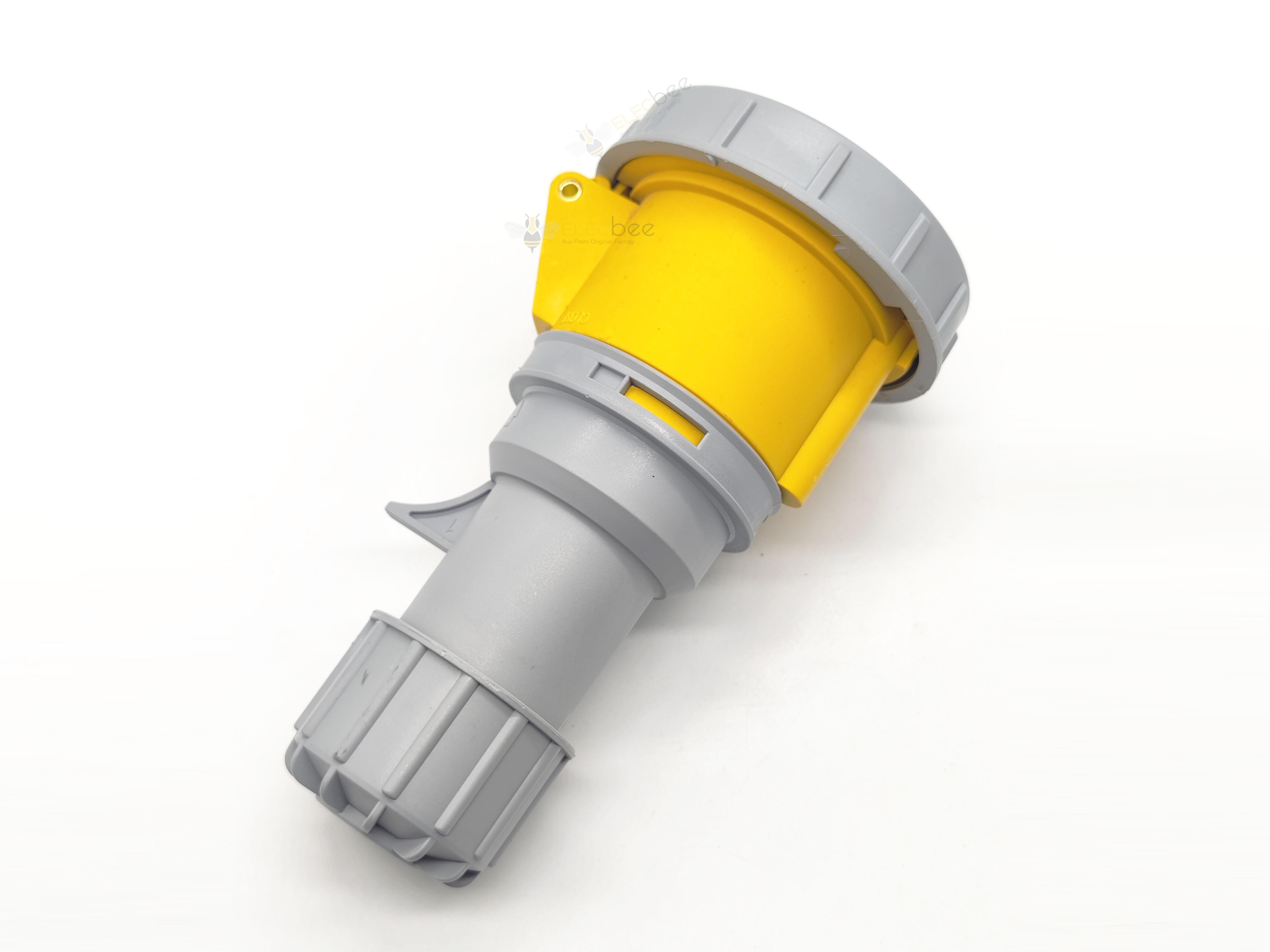

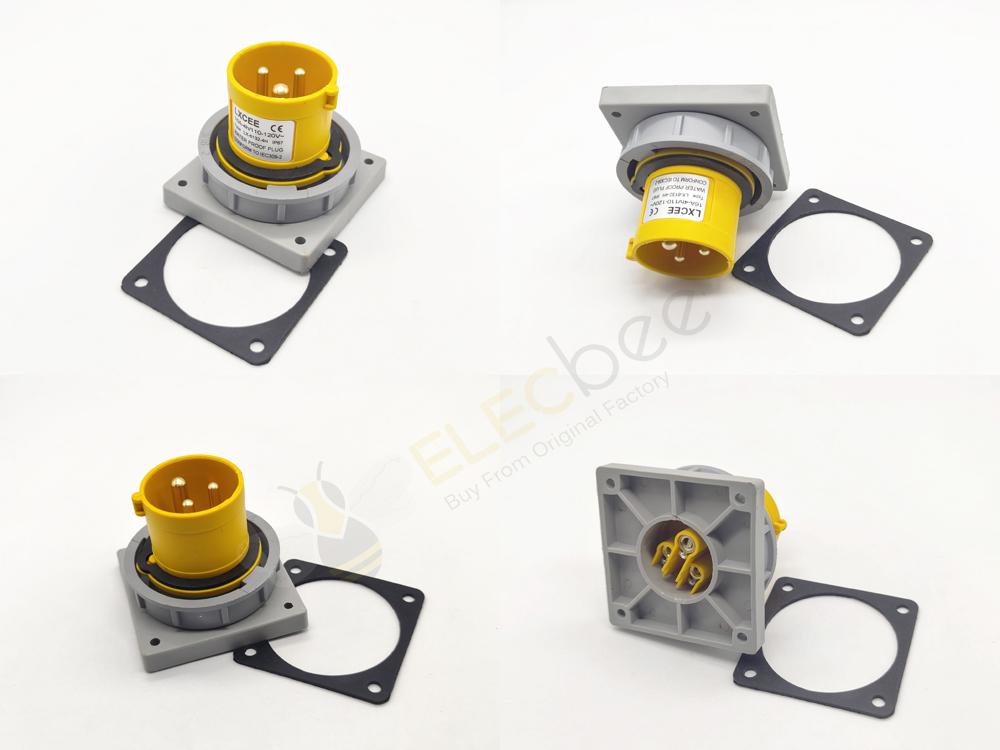

플러그와 소켓
케이블의 두 끝은 각각 전원 공급 장치와 전기 장비에 연결됩니다. 각 끝에 산업용 커넥터용 플러그 또는 콘센트가 제공됩니다.
당신이 그것을 사용할 때, 그것은 당신의 가정에 있는 벽 소켓, 또는 배선 스트립과 동일합니다.
어떤 것이 움직이고 어떤 것이 고정되어 있는지 생각해 보십시오.
사용 환경에 따라 분류
환경에 대한 설명은 평소와 같이 IP 수준으로 나뉩니다.
1. 빠른 연결 유형. 어떤 곳에서는 환경 조건이 상대적으로 완화되고 응용 프로그램 내에서 쉽게 연결하는 데 더 중점을 둡니다. IP44 등급의 Easy & Safe의 빠른 연결 시리즈는 대부분의 상황에서 액체 및 고체 장애로부터 보호합니다. 제품 자체는 빠른 연결에 더 중점을 둡니다. 플러그와 소켓 모양의 인체 공학적 디자인, 잠금, 잠금 해제 형태 및 기타 측면을 통해 쉬운 플러그와 안정적인 연결을 실현할 수 있습니다.
2. 중장비 보호 유형. 보다 까다로운 산업 현장: 액체 오버플로 가능성, 고밀도 공기 먼지, 우리는 견고한 보호 제품을 선택해야 합니다.
IEC 표준 분류

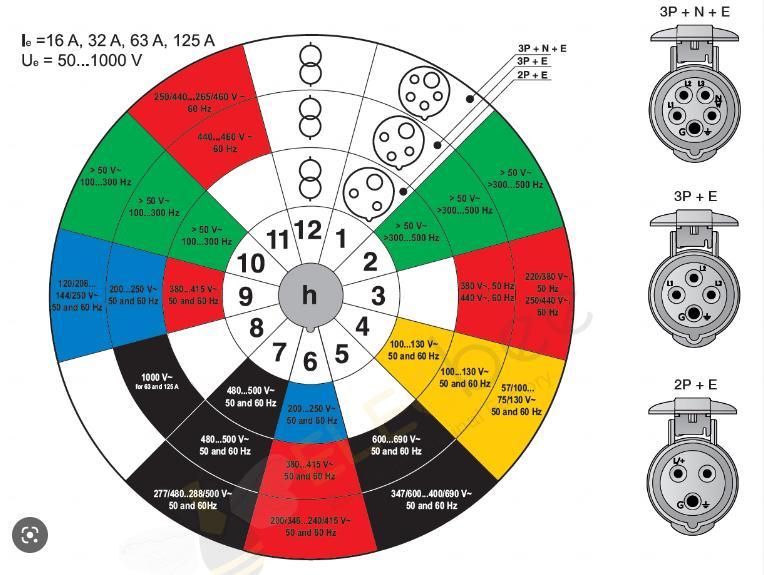

산업용 커넥터의 많은 적용, 다양한 상황의 사용으로 인해 선택 및 통합 표준을 용이하게 하기 위해 IEC(International Electrotechnical Commission)는 선택 "시계 차트"를 개발했습니다.
이 클록 다이어그램은 주로 접지 극에 대한 키웨이의 위치에 따라 설계되었습니다.
접지 핀 오류 방지
산업용 커넥터에는 세 가지 유형의 핀/핀이 있습니다.
1.2P+E: L, N, PE
2.3P+E: L1, L2, L3, PE
3.4P+E: L1, L2, L3, N, PE
각 핀에는 명확하게 식별된 극성이 있습니다. (위 오른쪽 참조)
1. 모든 커넥터 리드 인 키웨이는 6 포인트 위치에 있습니다.
2. 커넥터의 접지 핀 위치는 적용 전압 및 주파수에 따라 다릅니다.
다른 작동 전압 및 주파수에 따라 접지 핀은 다른 응용 프로그램에서 혼합을 피하고 다른 전압 또는 주파수 연결로 인한 전기 사고를 방지하기 위해 키홈에 대해 다른 각도로 배열됩니다.
색깔
산업용 커넥터 하우징, 총 6가지 색상: 빨강, 파랑, 노랑, 녹색, 검정, 흰색.
다른 색상은 다른 전압과 주파수를 나타냅니다.
예를 들어 녹색은 500Hz의 고주파를 사용하는 용도에 사용하고, 검정색은 500~690V의 고전압을 사용하는 용도에 사용합니다.
빨간색과 파란색이 가장 일반적인 사양입니다.
정격 전류
산업용 커넥터의 정격 전류는 일반적으로 16A, 32A, 63A 및 125A 사양으로 제공됩니다.

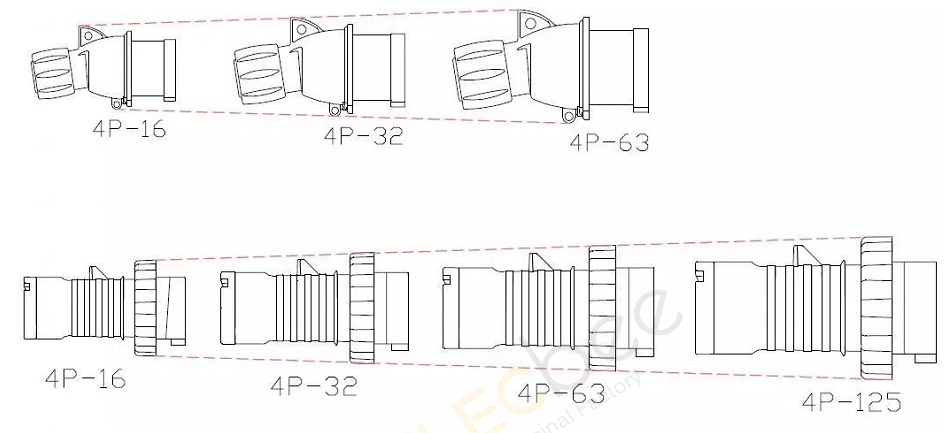

다음은 전류가 다른 소켓의 비교 다이어그램입니다.
