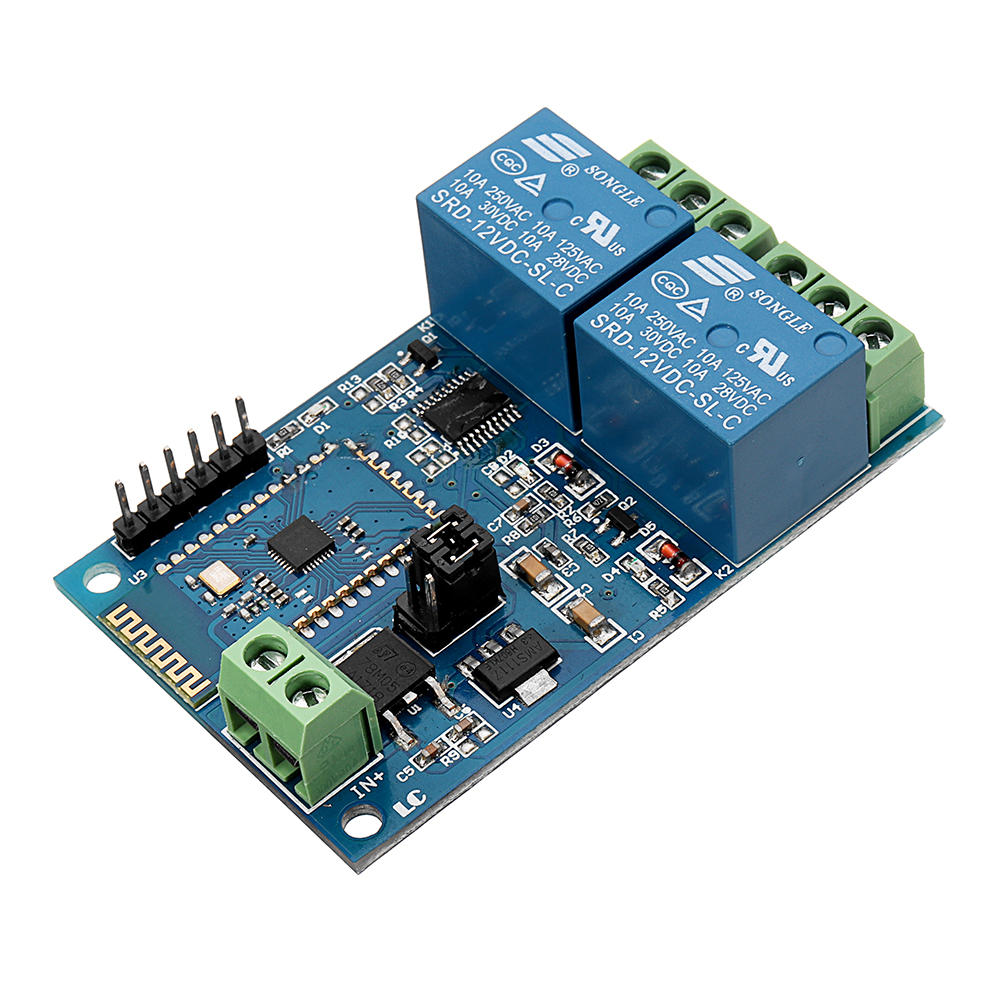

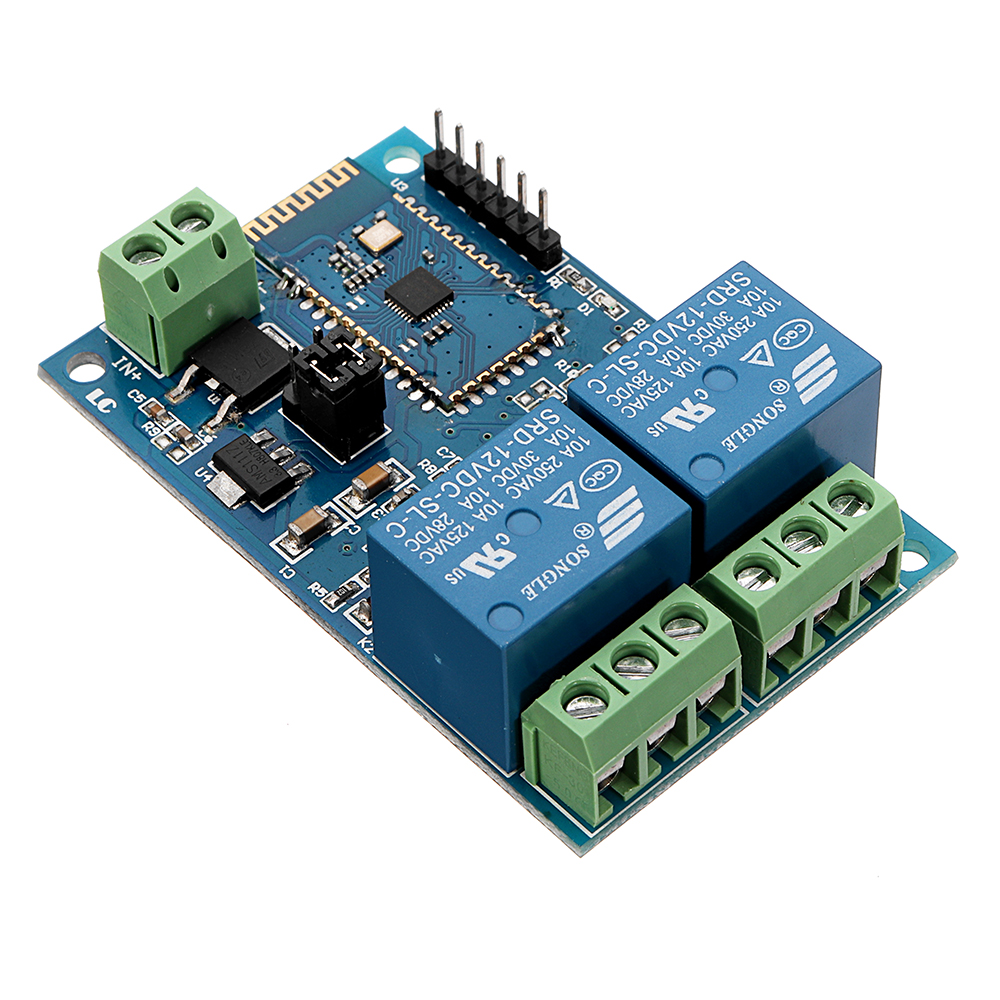

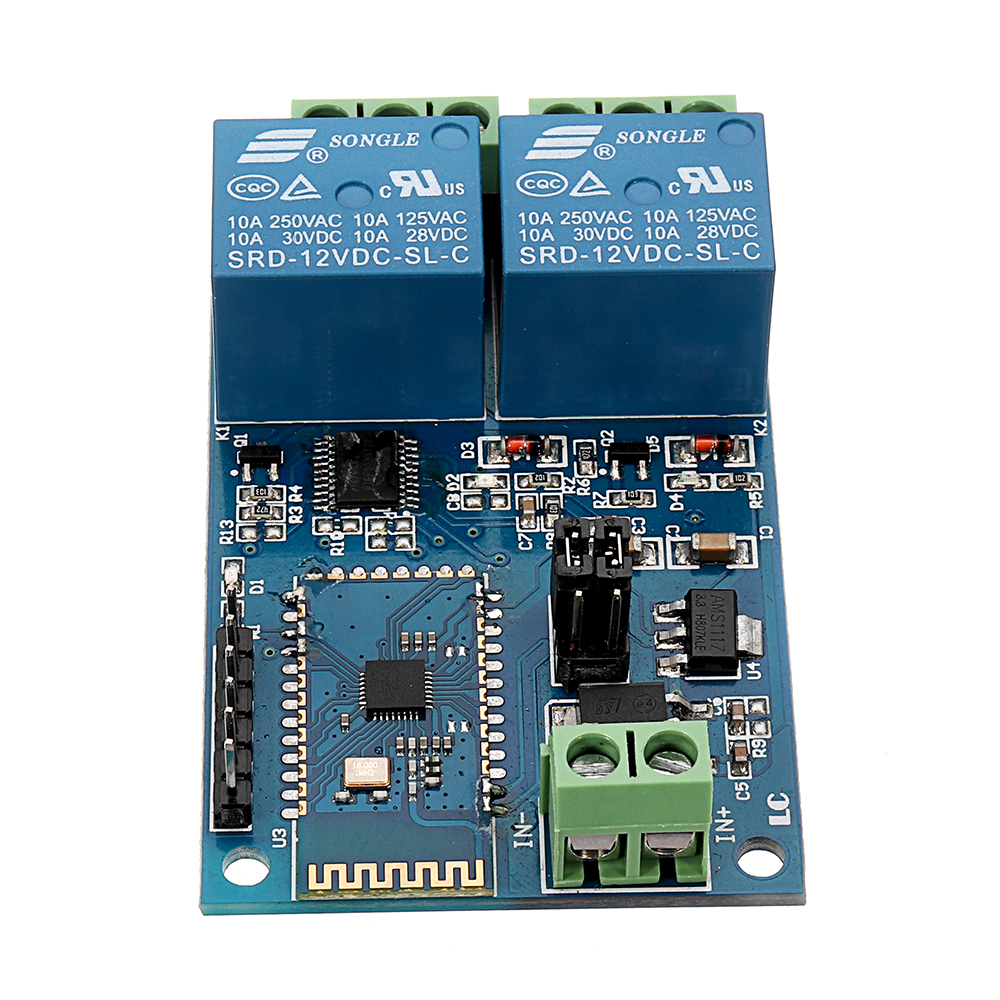

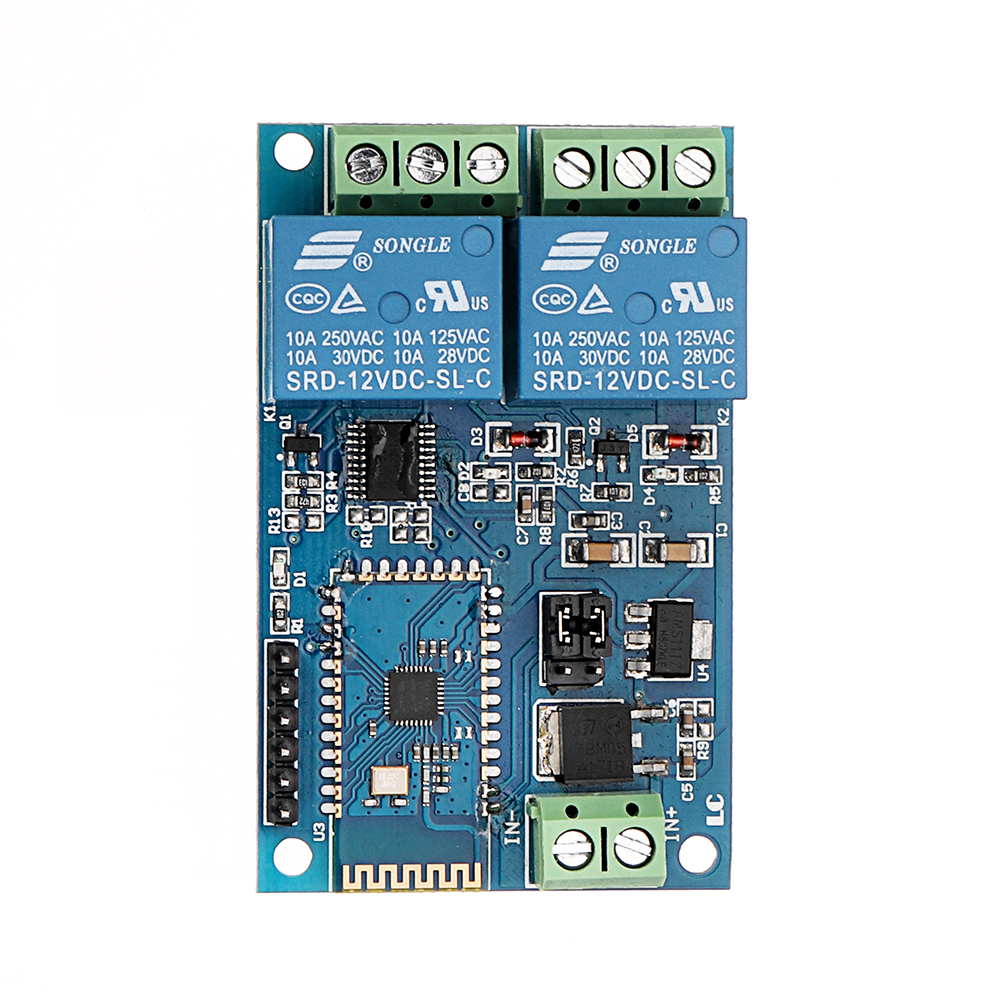

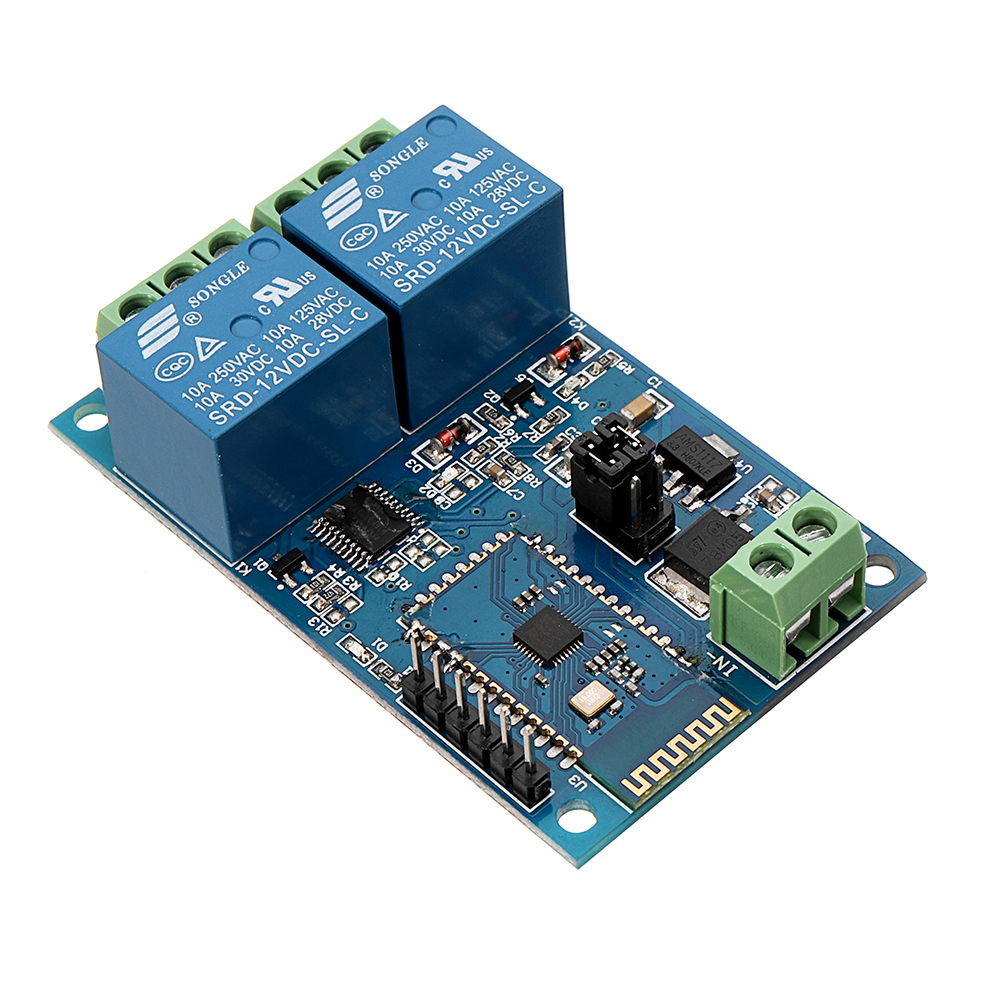

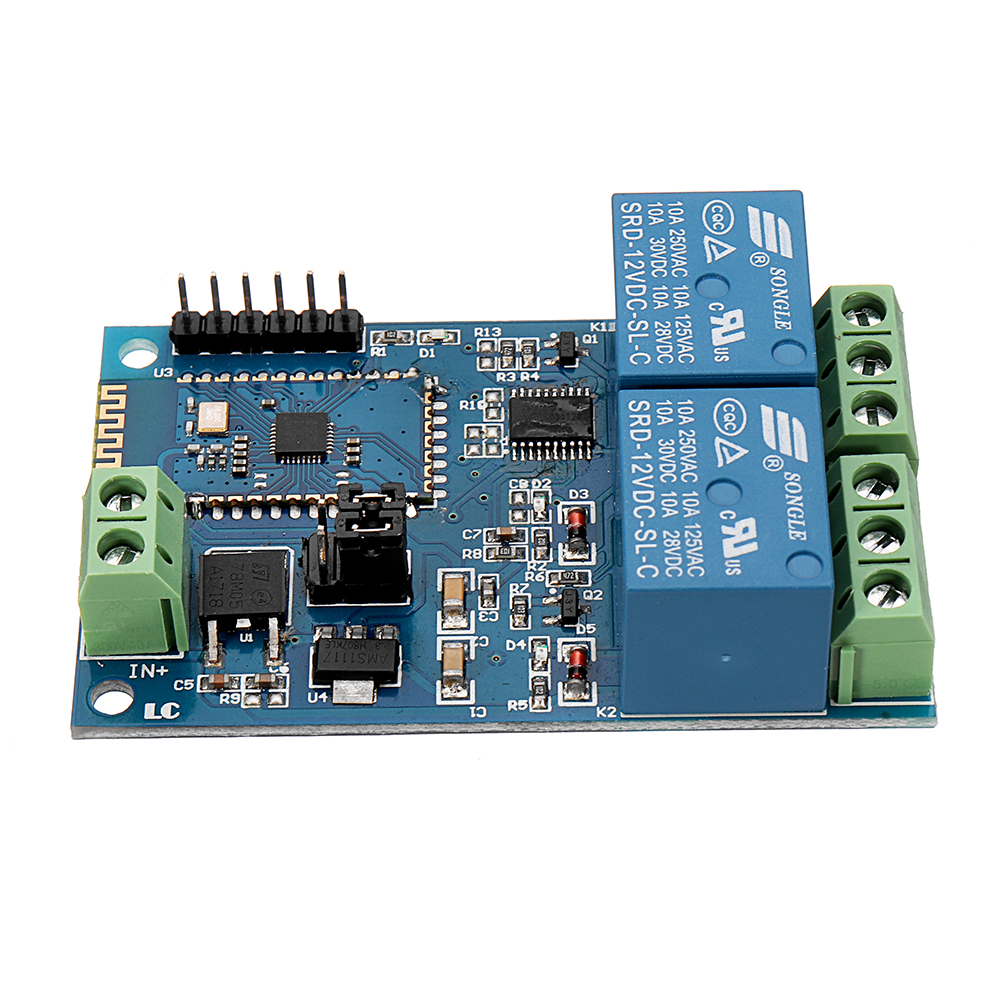

Elecbee DC12V 2 قناة بلوتوث ريلاي IOT Smart Home APP مفتاح التحكم عن بعد

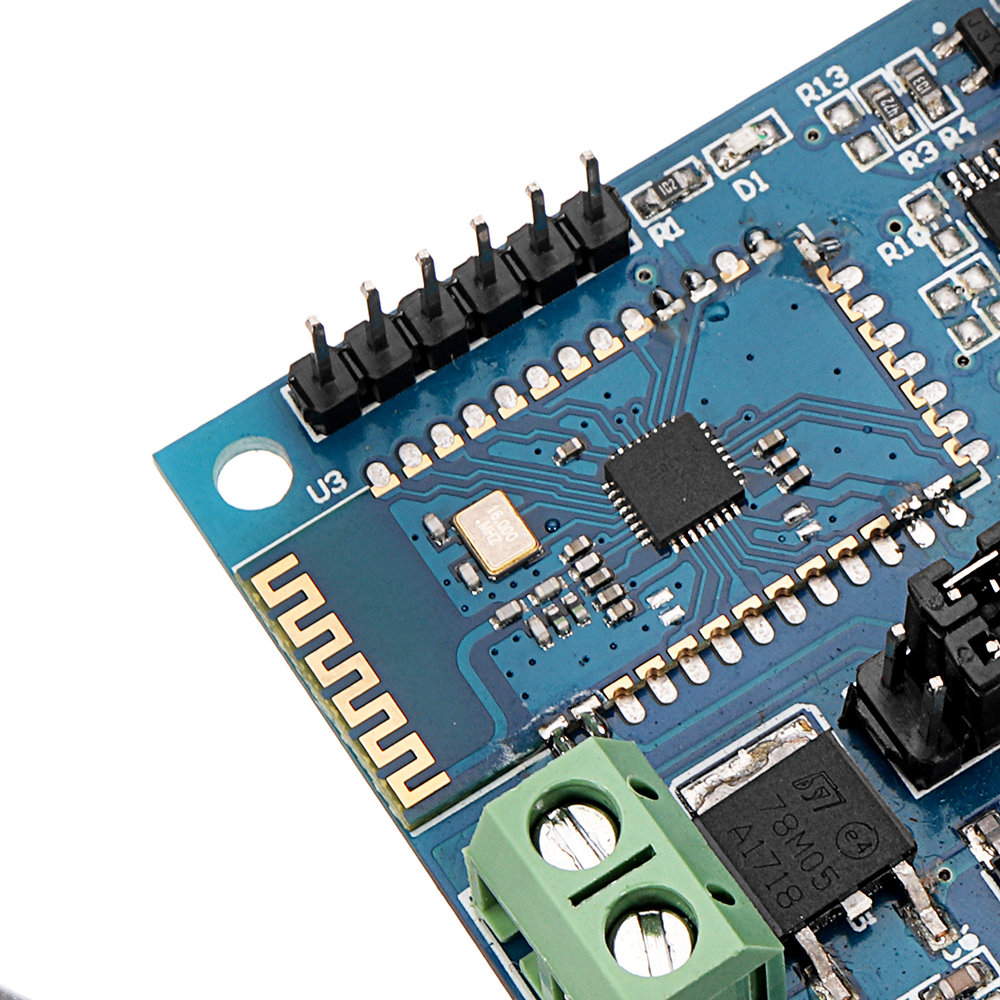

1. على متن الطائرة 8bit عالية الأداء MCU و spp-c بلوتوث 2.1 وحدة الرقيق
2. توفير التطبيق بلوتوث التحكم التتابع
3. التحكم عن بعد: 10M (بدون عقبة)
4. العمل الجهد: DC12V
5. على متن 2 طريقة 12V ، 10A / 250V AC 10A / 30V DC التتابع ، يمكن استخدامها بشكل مستمر لمدة 100 ألف مرة ، مع حماية تفريغ الصمام الثنائي خلال وقت قصير.
6. مع مؤشر حالة بلوتوث ومؤشر التتابع.
7. واجهة تصحيح أخطاء UART المحجوزة ومنفذ تنزيل برنامج MCU.
8. حجم اللوحة: 40 * 64.5mm

مقدمة الواجهة:

IN + ، IN-: مدخلات الجهد 12 فولت
TX ، RX: رقم التعريف الشخصي للمنفذ التسلسلي UART
5V، GND، SWIM، NRST: منفذ تنزيل البرنامج
LED D2 / D4 (أحمر): مؤشر العمل ، يتم تشغيله عند تشغيل التتابع.
LED D1 (أزرق): مؤشر حالة البلوتوث ، الوظيفة الدقيقة على النحو التالي:
(1) الفلاش البطيء يعني انتظار الاتصال بالهاتف.
(2) عندما يكون ساطعًا دائمًا ، فإنه يربط الهاتف بالفعل

اثنين من غطاء العبور المحجوز: الاستخدام العادي ، يتم إدخاله في الجانب الأيمن (أي ، RX يتصل بـ RX1 ، TX يتصل بـ TX1). استخدم بشكل مستقل ، قم بتحويل USB إلى الوحدة التسلسلية TTL ، تصحيح وحدة SPP - C ، قم بتوصيله بالجانب الأيسر ( لتجنب التدخل)

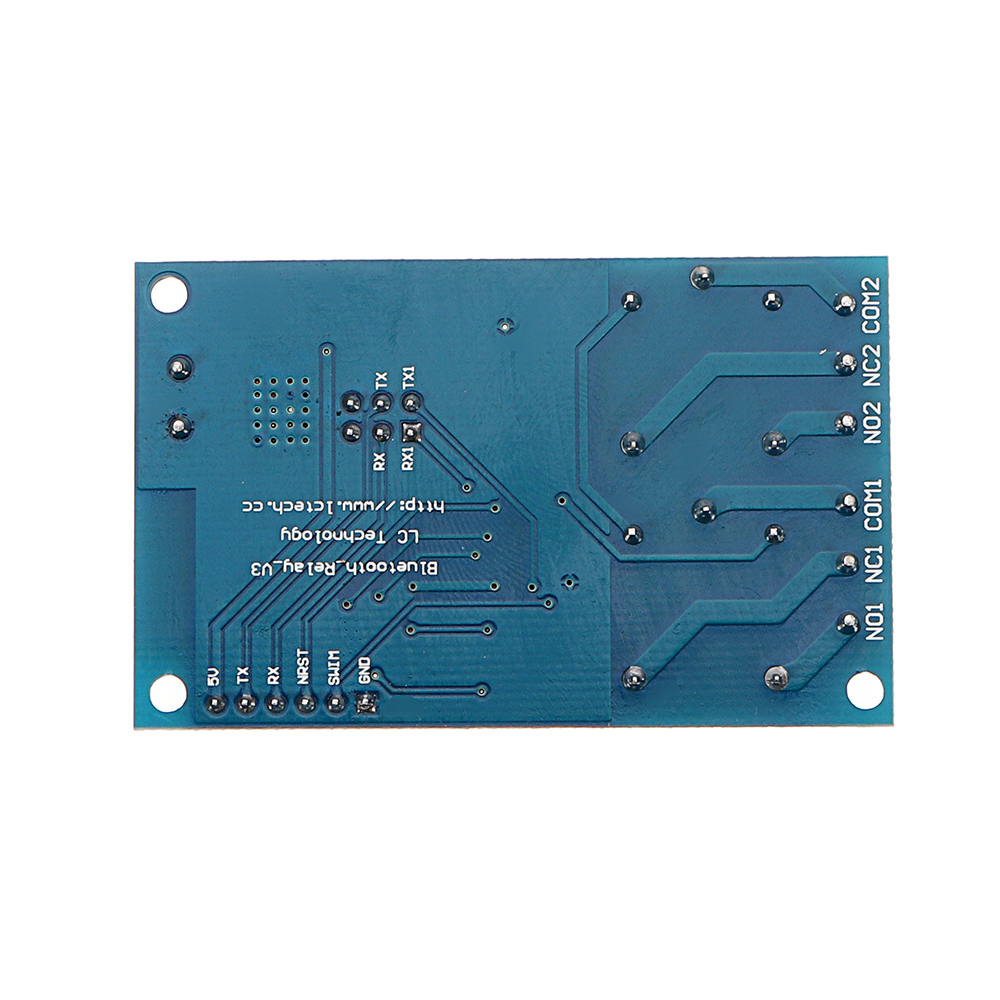

COM1: محطة مشتركة
NC1: إغلاق عادي
NO1: فتح عادي
COM2: محطة مشتركة
NC2: إغلاق عادي
NO2: فتح عادي
أمر التحكم في الترحيل (شكل ست عشري)
قم بتشغيل التتابع الأول: A0 01 01 A2
قم بإيقاف تشغيل التتابع الأول: A0 01 00 A1
قم بتشغيل التتابع الثاني: A0 02 01 A3
قم بإيقاف تشغيل التتابع الثاني: A0 02 00 A2

1. توصيل إمداد الطاقة: IN + إلى موجب ، IN- إلى سالب من 12 V امدادات الطاقة
2.app ضوابط 2 طريقة التتابع
2 التطبيق اختياري: أحدهما تم تطويره بواسطة شركة LC ، والآخر هو تطبيق عام تم تنزيله من متجر تطبيقات android
2.1 تعليمات لتطبيق LC
2.1.1 قم بتثبيت محطة android mobile "إجراء اختبار LCBS" APP ، أداة نقل تسلسلي للبلوتوث ، افتح التطبيق ، انقر فوق "بحث" عن البلوتوث ، والهواتف المحمولة المتصلة بوحدة البلوتوث ، وكلمة مرور الإدخال وانقر فوق تأكيد ، بعد نجاح الاتصال ، باللون الأزرق يتحول الضوء إلى الفلاش البطيء دائمًا ، ثم انقر فوق المربع للتحكم في مفتاح الترحيل
