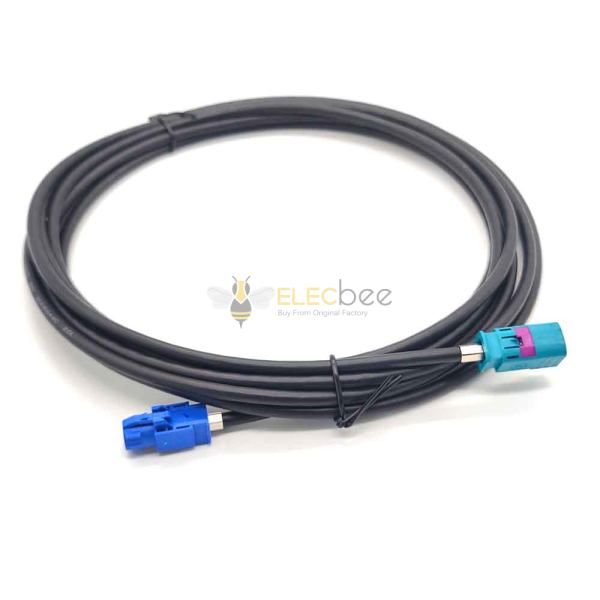

4P HSD C 180°-Buchse weiblich auf 4P HSD Z 180°-Stecker männlich, Kabelkonfektion, 4 Meter
- Warenattribute
-
Produkteigenschaft
Attributwert
Suche
-
Körpermaterial
PA66
-
Installationsmethode
Kabel
-
Installationseigenschaften
nichts
-
Impedanz
100 Ω
-
Stecker A Type.
Hsd
-
Connector A Geschlecht
Weiblich
-
Anschluss A Richtung
Gerade
-
Stecker B Typ.
Hsd
-
Anschluss B Gender.
Männlich
-
Stecker B-Richtung
Gerade
-
Anzahl der Positionen.
4-polig
-
Docking-Methode
Bajonett
-
Kabellänge
0,5 m
-
Connector A
C Code
-
Connector B Coding
Z Code
- Produktdetails
HSD-Kabelkonfektionen
- High Speed Data (HSD)-Kabelkonfektionen bieten Konnektivitätslösungen für Fahrzeug-Infotainmentmodule, Kameras, Verbraucheranschlüsse und Anzeigeeinheiten. Das Produktportfolio kann in Kombination mit einer Vielzahl von Protokollen wie LVDS (Low Voltage Differential Signalling), GVIF (Gigabit Video Interface), USB, IEEE 1394 sowie Ethernet-Protokollen verwendet werden.
Anwendungen
- Kameras
- Sensoren zur Erkennung, Auswertung und Reaktion
- High Performance Computing
- Radioantenne
- GPS-Telematik oder Navigation
- Infotainment & Fernsehen
- Mobile Kommunikation
- RF-Bluetooth-/WLAN-Anwendungen
- Funkfernbedienung für schlüssellosen Zugang
- Zusatzheizung des Fahrzeugs
HSD-Codierung
Schnittstellenabmessungen
HSD-Verkabelung
| Elektrische Eigenschaften (Stecker) | |
| Charakteristische Impedanz | 100Ω |
| Frequenzbereich | DC-6 GHz |
| Spannung standhalten | 250 Vrms |
| Arbeitsstrom | ≤3A DC bei 85℃ Umgebungstemperatur |
| Kontaktwiderstand des Innenleiters | 10 mΩ max. (anfänglich) |
| Kontaktwiderstand des Außenleiters | 7,5 mΩ Max (anfänglich) |
| Rückflussdämpfung | ≥20dB 1GHz |
| Einfügedämpfung | ≤0,1 dB, DC-2 GHz |
| Isolationswiderstand | 1000 MΩ Min |
| Innerer/interpaariger Versatz | ≤5ps/≤25ps |
| Nah-/Fernnebensprechen | ≤5ps/≤25ps |
| Mechanisches Verhalten | |
| Langlebiger Stecker | 25 Zyklen Min |
| Snap-Retention | 110 N min |
| Rückzugskraft | 5 N Min |
| Einfügungskraft | 30 N max |
| Wasserdicht Einsteckkraft (Einzelkopf) | 45 N max |
| Umwelteigenschaften | |
| Anwendungstemperatur | -40℃ bis +105℃ |
| Feuchter Wärmezyklus | USCAR-2, Absatz 5.6.2 |
| Vibration und mechanischer Schock | USCAR-2, Absatz 5.4.6 |
| Thermoschock | USCAR-2, Absatz 5.6.1 |
| RoHS | √ |
| Material | |
| Hülse | PA, PBT, PPE |
| Außenleiter | Zn, CuZn, CuSn, Edelstahl |
| Isolator | LCP, PA, PTFE |
| Innenleiter | CuBe, Cuzn, CuSn |
| Abdeckung | PA, PBT, PPE |
| Kragen | Cu |
| Schnalle | PA, PBT, PSA |
| Oberflächenbehandlung | |
| Außenleiter | Ich, Sn, Ni |
| Innenleiter | Au |
