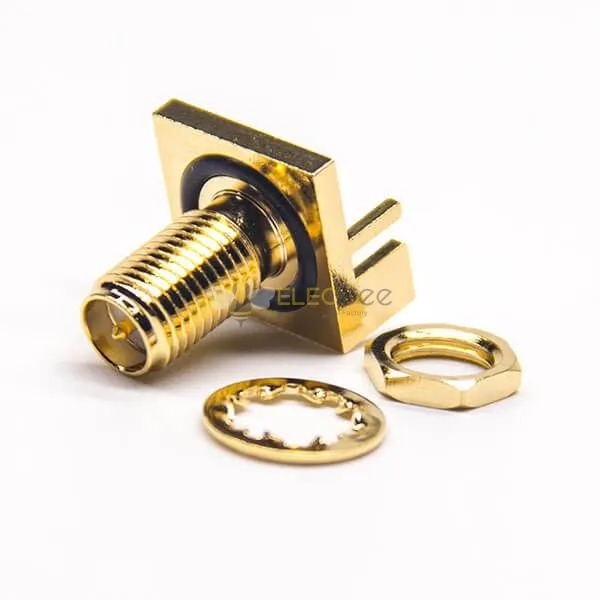

HF-Koaxialsteckverbinder mit umgekehrter Polarität, SMA-Buchse, gerade, zum Löten, für die Leiterplattenmontage
Merkmale:
- RP-SMA-Steckverbinder, vertikaler Typ/180°, Buchse, Blukhead, Randmontage, PCB-Montage, Lötmittel, 50 Ohm, Vergoldung
- Hervorragende elektrische Leistung bis 18 GHz mit geringer Reflexion;
- Der Kupplungsmechanismus vom Gewindetyp sorgt für geringen Verlust und hohe Sicherheit in kompakter Bauweise;
- Hohe Qualität mit 30 Tagen 100 % Geld-zurück-Garantie;
- Von der OEM-Originalfabrik, gleiche Qualität mit viel besserem Preis.
- Warenattribute
-
Produkteigenschaft
Attributwert
Suche
-
Installationsmethode
Panel-Halterung
-
Terminaltyp.
Löttyp
-
Installationseigenschaften
Schott – Mutter an der Vorderseite
-
Shell-Funktion
Gerade
-
Geschlecht
Jack
-
Polarität
Rumgekehrte Polarität
-
Impedanz
50 Ohm
-
Glasur
Gold Plating
-
Material
Cooper
- Produktdetails
Gerät:
- Luft- und Raumfahrt und Verteidigung:Handgehaltenes Feldgerät und Instrumentierung
- Technologie: Instrumentierung
- Nutzfahrzeug: Bluetooth und GPS
- Telekommunikation: Drahtlose Basisstationen, Mobilfunksystem
- Datenkommunikation: WLAN, WiMAX
- Industriell: Aktive und passive Komponenten, Instrumentierung, M2M-Kommunikation, Fahrzeugverfolgungssystem
Elektrische Eigenschaften
- Impedanz: 50 Ohm
- Frequenzbereich: 0–6 GHz
- VSWR: Gerader Typ ≦ 1,3max / R/A-Typ ≦ 1,5max
- Dielektrische Spannungsfestigkeit: 1000 V rms min für RG142, RG405
- 750 V effektiv min. für RG316, RG402
- 500 V effektiv min. für RG178
- Arbeitsspannung: 500 V rms max. für RG142, RG405
- 375 V effektiv max. für RG316, RG402
- 170 V effektiv max. für RG178
- Mittlerer Kontaktwiderstand ≦ 6,0 mΩ (Milliohm max.)
- Äußerer Kontaktwiderstand ≦ 2,0 mΩ (Milliohm max.)
- Isolationswiderstand ≧ 5 x 10³ mΩ (Megohm min.)
Mechanische Eigenschaften
- Kupplung: 1/4-36 Gewinde
- Kontaktretention: 15 in-lbs min.
- Drehmoment der Kupplungsmutter: 30 in-lbs. Mindest.
- Haltbarkeit (Paarung) ≧ 500 Zyklen (für Beryllium-Kupfer-Kontakt)
Umwelteigenschaften
- Temperaturbereich: -55 °C ~ +155 °C
- Vibration: MIL-STD-202-Methode204
- Korrosionsbeständigkeit: MIL-STD-202 Methode 101
Material:
| Teil | Material | Beenden |
| Körper | Messing | An:1u" |
| Mittelkontaktstift | Phosphor | Ich:3u" |
| Isolator | Teflon | Weiss |
