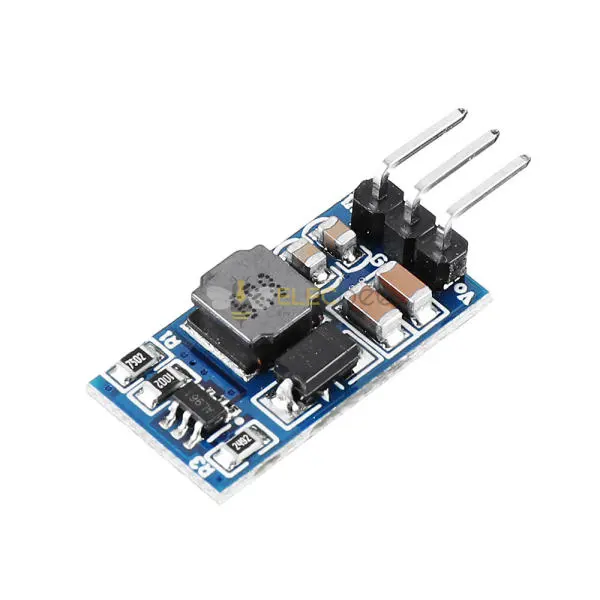

5 Stück 7 W Mini-DC-DC-Boost-Aufwärtswandler 2,6–5,5 V auf 9 V Spannungsreglermodul

Beschreibung:

- Arbeitsfrequenz des DC-DC-Aufwärtswandlermoduls 1 MHz.

- Bis zu 93 % Effizienz (normalerweise 84 %–91 %).

- Ruhestrom: 190uA.

- Strombegrenzungsprogramm (0,5–2,5 A, Standard 1,8 A)

- Größe: 21 x 11 x 4 mm

- Gewicht: 1,5 g

- Schutz :

Überstromschutz (OCP)

Überspannungsschutz (OVP)

Kurzschlussschutz (SCP)

Übertemperaturschutz (OTP)

Ausgang 9V:

Eingangsspannung DC 2,6 ~ 5,5 V, Ausgang DC 9 V ± 3 %

Maximale Leistung: 9 V/800 mA (Einzelheiten finden Sie in der Tabelle unten)

Pin-Beschreibung:

Vi       : Positive Eingabe (+)

GND : Eingang und Ausgang negativ (GND/-)

Vo      : Positiv ausgeben (+)

Anwendungen:

Batteriebetriebene Geräte

Instrumentierung, Multimeter

Steckbrett Stm32 LCD LED

Kleine Leistungsmotoren

PTZ-Kamera-Webcam

IP-Kamera

Spielzeugauto-Boot

Modellflugzeuge

Powerbank

LED-Motor

Solarenergie

WLAN-Router

SPS RS485-Geräte

Stromversorgungsgeräte für Lithiumbatterien

Aufmerksamkeit :

Dies ist ein DC-DC-Spannungswandlermodul. Bei der Verwendung muss Folgendes beachtet werden:

1. Die Eingangsspannung darf nicht größer als der maximale Eingangsbereich sein

2. Die Ausgangsleistung darf für längere Zeit nicht größer als die maximale Last sein

3. Die Eingangsleistung muss größer sein als die Ausgangsleistung, da der Stromverbrauch des Moduls selbst liegt

Fragen und Antworten:

F: Warum ist die Ausgangsspannung kleiner als die Nennspannung?

A: Die Eingangsspannung des Netzteils ist zu niedrig. Testen Sie die Eingangsspannung mit einem Multimeter. Zu diesem Zeitpunkt ist die Eingangsspannung sehr niedrig

Im Lieferumfang enthalten:

5 x 7 W Mini-DC-DC-Boost-Aufwärtswandler 2,6–5,5 V auf 9 V
