Spezifikationen:

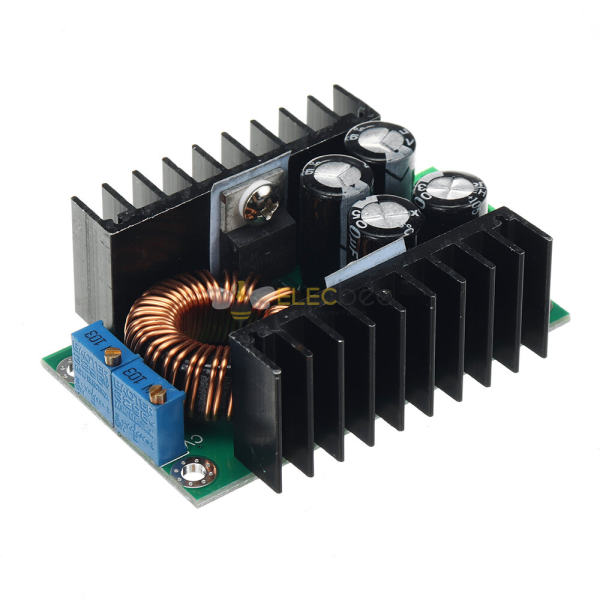

1. Moduleigenschaften: Nicht isoliertes Step-Down-Konstantstrom-Konstantspannungsmodul (CC CV) Lademodul
2. Eingangsspannung: DC 7–32 V
3. Ausgangsspannung: (1) DC 0,8–28 V stufenlos einstellbar. (2) Fester Ausgang: Wählen Sie zwischen 0,8 V und 28 V
4. Ausgangsstrom: 8A (wenn die Temperatur der Leistungsröhre 65 Grad übersteigt, fügen Sie bitte einen Lüfter hinzu)
5. Konstantstrombereich: 0,2-8A (einstellbar)
6. Drehen Sie den Lampenstrom: Konstantstromwert * (0,1), drehen Sie den Lampenstrom und die Konstantwertverknüpfung.
Wenn der Konstantstromwert beispielsweise 3 A beträgt, wird der Lampenstrom auf einen Konstantstrom eingestellt, der das 0,1-fache beträgt (0,1 * 3 A = 0,3 A).
7. Niedrigster Druck: 1V
8. Ausgangsleistung: Die maximale Leistung beträgt etwa 300 W
9. Umwandlungseffizienz: Bis zu etwa 95 %
10. Betriebsfrequenz: 300 kHz
11. Ausgangswelligkeit: 20M Bandbreite
12. Eingang 24 V, Ausgang 12 V, 5 A, Welligkeit um 50 mV (ohne Rauschen).
13. Ausgangskurzschlussschutz: Ja, Konstantstrom
14. Verpolungsschutz am Eingang: Keiner
15. Ausgang verhindert Rückfluss: Keine
16. Verkabelung: Klemme
17. Leerlaufstrom: Typisch 20 mA (24-V-Schalter 12 V)
18. Lastregelung: ± 1 % (konstant)
19. Spannungsregelung: ± 1 %
20. Dynamische Reaktionsgeschwindigkeit: 5 % 200uS
21. Potentiometer-Einstellrichtung: im Uhrzeigersinn (erhöhen), gegen den Uhrzeigersinn (verringern),
Das an die Eingangsspannung angeschlossene Potentiometer (CV) dient zur Spannungsregelung, das Potentiometer (CC)
geschlossen zur Ausgangsspannung, dient zur Stromregelung (CC)
22. Betriebstemperatur: Industriequalität (-40 °C bis +85 °C) (bitte beachten Sie die tatsächliche Verwendung
der leistung rohr temperatur, hohe temperatur wärme verstärkt)
23. Anzeige: zweifarbige Anzeige, Ladeanzeige ist rot, das grüne Licht bedeutet
voll aufgeladen (Keine Ladung ist grün)
24. Größe (ungefähr): 65 x 47 x 22 mm (L x B x H)
25.Präzision von Konstantstrom und Temperatur: Beim eigentlichen Test beträgt die Modultemperatur 25 Grad
bis 60 Grad beträgt die Konstantstromwertänderung weniger als 5 % (5A Konstantstromwert)
26. Ausgangskurzschlussschutz: Ja, Konstantstrom (der aktuelle Einstellungs-Konstantstromwert)
27. Eingangs-Verpolungsschutz: NEIN
28. Ausgang verhindert Rückfluss: NEIN
29. Verkabelungsmethode: Amphenol-Stecker
Merkmale:
1. Der feste Lampenstrom beträgt das 0,1-fache des Stromwerts
(Wird verwendet, um festzustellen, ob der Akku beim Laden vollständig geladen ist).
2. Hergestellt aus einem speziellen Benchmark-IC und einem hochpräzisen Strommesswiderstand, der sich als stabiler erweist
Konstantstrom (bei 20 °C bis 100 °C Konstantstrom 1 A, Temperaturdrift weniger als 1 %).
Besonders geeignet für LED-Treiber.
3. Hoher Ausgangsstrom, der maximale Ausgangsstrom kann 8A erreichen.
4. Vier Hochfrequenzkapazitäten können die Ausgangswelligkeit verringern und die Arbeitsstabilisierung verbessern.
5. Doppeltes Kühlkörperdesign. Unabhängiger MOS-Schottky-Dioden-Kühlkörper mit guter Wärmeableitung.
und beeinflussen sich nicht gegenseitig.
6. Durch die Verwendung eines großen Sendust-Kerns und einer doppelten Verkabelung aus reinem Kupfer wird die Arbeitseffizienz verbessert und Fieber gesenkt.
7. 3296 Multiturn-Potentiometer, hochpräzise Spannungs- und Stromregelung, gute Stabilität.
8. Doppelte Farblampe, Arbeitszustand ist auf einen Blick klar
9. Spannung und Strom sind einstellbar, was einen guten Effekt hat.
Anwendungen:
1. Hochleistungs-LED-Treiber.
2. Lithiumbatterie (oder Bleiakku) laden.
3. Fahrzeugmontierte Stromversorgung.
4. Stromversorgung des Niederspannungssystems.
5. 6V, 12V, 14V, 24V Batterieladung.
6. Integriertes Laptop-Netzteil.
7. geregelte Stromversorgung.
8. Niederspannungs-Stromversorgungssystem.
Akkuladung:
1. Stellen Sie sicher, dass Sie die Batterieerhaltungsspannung und den Ladestrom benötigen, sowie die Eingangsspannung des Moduls.
2. Stellen Sie das Konstantspannungspotentiometer ein und stellen Sie die Ausgangsspannung auf etwa 5 V ein.
3.Verwenden Sie das Multimeter im 10-A-Strommaßstab, um den Ausgangskurzschlussstrom zu messen und anzupassen
Strompotentiometer, um den Ausgangsstrom auf den erwarteten Ladestromwert einzustellen.
4. Stellen Sie das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die Erhaltungsspannung erreicht.
5. An den Akku angeschlossen, versuchen Sie ihn aufzuladen.
(1,2,3,4 Schritte zum Anschließen des Leistungsmoduleingangs, Ausgang ohne Last verbindet die Batterie nicht.)
LED-Konstantstromantrieb:
1. Stellen Sie sicher, dass der Betriebsstrom und die maximale Betriebsspannung der LED, die Sie ansteuern müssen, eingestellt sind.
2. Stellen Sie das Konstantspannungspotentiometer ein und stellen Sie die Ausgangsspannung auf etwa 5 V ein.
3. Verwenden Sie das Multimeter im 10-A-Strommaßstab, um den Ausgangskurzschlussstrom zu messen und den Strom anzupassen
Potentiometer, um sicherzustellen, dass der Ausgangsstrom dem erwarteten LED-Betriebsstrom entspricht.
4. Stellen Sie das Konstantspannungspotentiometer so ein, dass die Ausgangsspannung die maximale LED-Betriebsspannung erreicht.
5. LED anschließen, testen.
(1,2,3,4 Schritte zum Anschließen des Leistungsmoduleingangs, Ausgang Leerlauf verbindet die LED nicht.)
Paket beinhaltet:
1× Buck-Modul
