Genaue Angaben:

Die 868-MHz-Antenne muss mit der IPEX-Schnittstelle verbunden sein (wenn die Antenne nicht angeschlossen ist, kann sie den LoRa-Chip beschädigen)
Lade- und Entladeschaltung für Lithiumbatterien, wenn die Batterie voll ist, hört die blaue LED auf zu arbeiten. Achten Sie bei der Verwendung auf Plus und Minus der Batterie, sonst wird sie beschädigt!Mit dem IO-Port-Touchscreen-Touchsignaleingang müssen Sie den 100-nF-Pulldown-Kondensator zu diesem Pin hinzufügen!

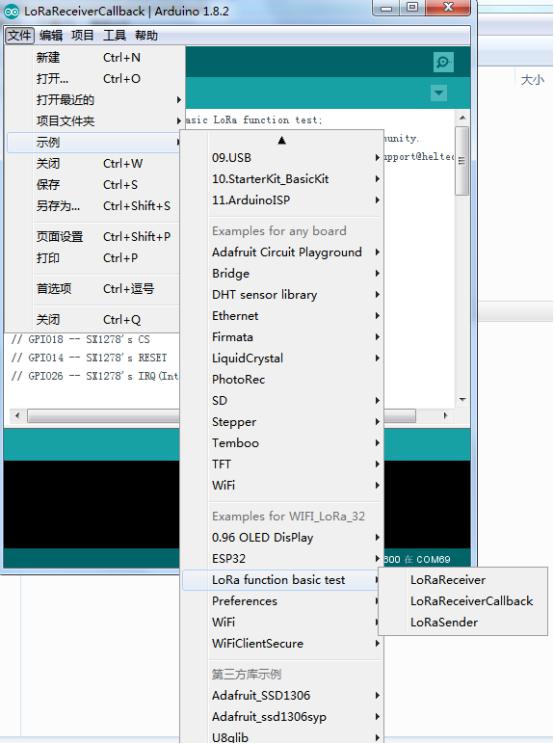

Beispiel:

Dieses Produkt ist ein SX1276-Chip, der auf ESP32 WIFI-erhöhtem OLED basiert, nämlich LoRa-Fernmodem, 868-MHz-Frequenz, hohe Empfindlichkeit von über 148 dBm, + 20 dBm Ausgangsleistung, hohe Zuverlässigkeit, lange Übertragungsentfernung.
Die integrierte 32-MB-Flash-WLAN-Antenne, das blaue 0,96-Zoll-OLED-Display, die Ladeschaltung für Lithiumbatterien, die Schnittstelle und der serielle USB-Chip, die perfekte Unterstützung für die Entwicklungsumgebung, können zur Programmprüfung verwendet werden, und die Produktentwicklung ist sehr einfach und schnell.
Betriebsspannung: 3,3 V bis 7 V
Betriebstemperaturbereich: -40 °C bis +90 °C
Unterstützung für Sniffer-Softwareprotokollanalyse, Stations-, SoftAP- und Wi-Fi Direct-Modi
Datenraten: 150 Mbit/s bei 11n HT40., 72 Mbit/s bei 11n HT20, 54 Mbit/s bei 11g, 11 Mbit/s bei 11b
Sendeleistung: 19,5 dBm bei 11b, 16,5 dBm bei 11g, 15,5 dBm bei 11n
Empfängerempfindlichkeit bis zu -98 dBm
UDP anhaltender Durchsatz von 135 Mbit/s

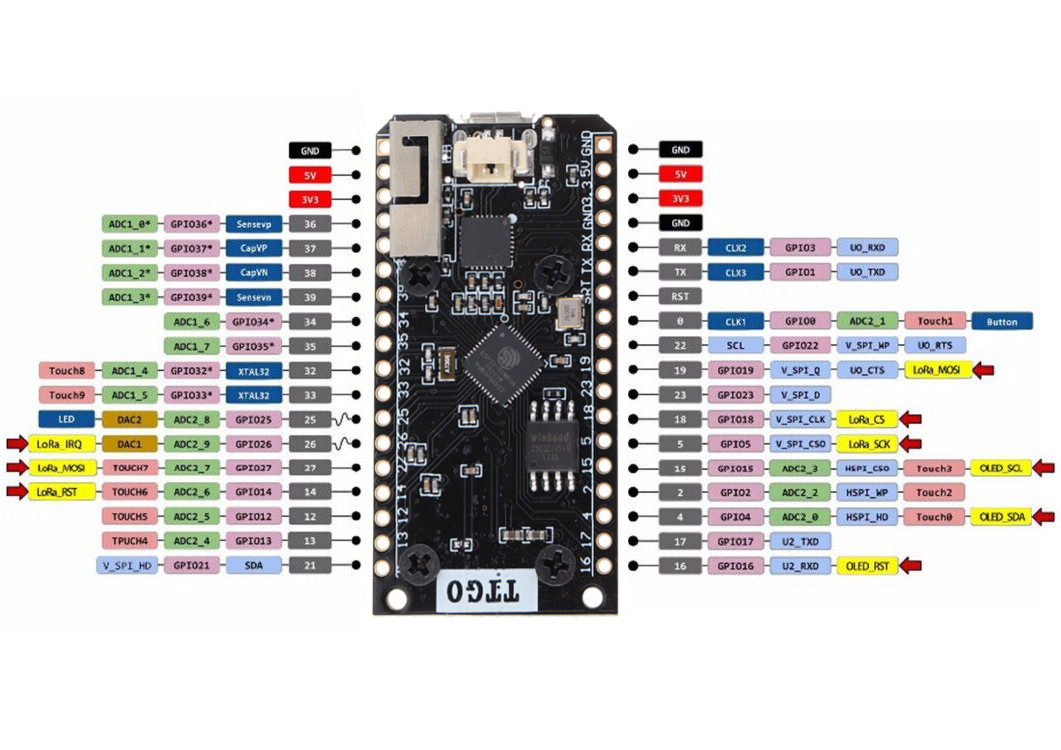

Pin-Diagramm:

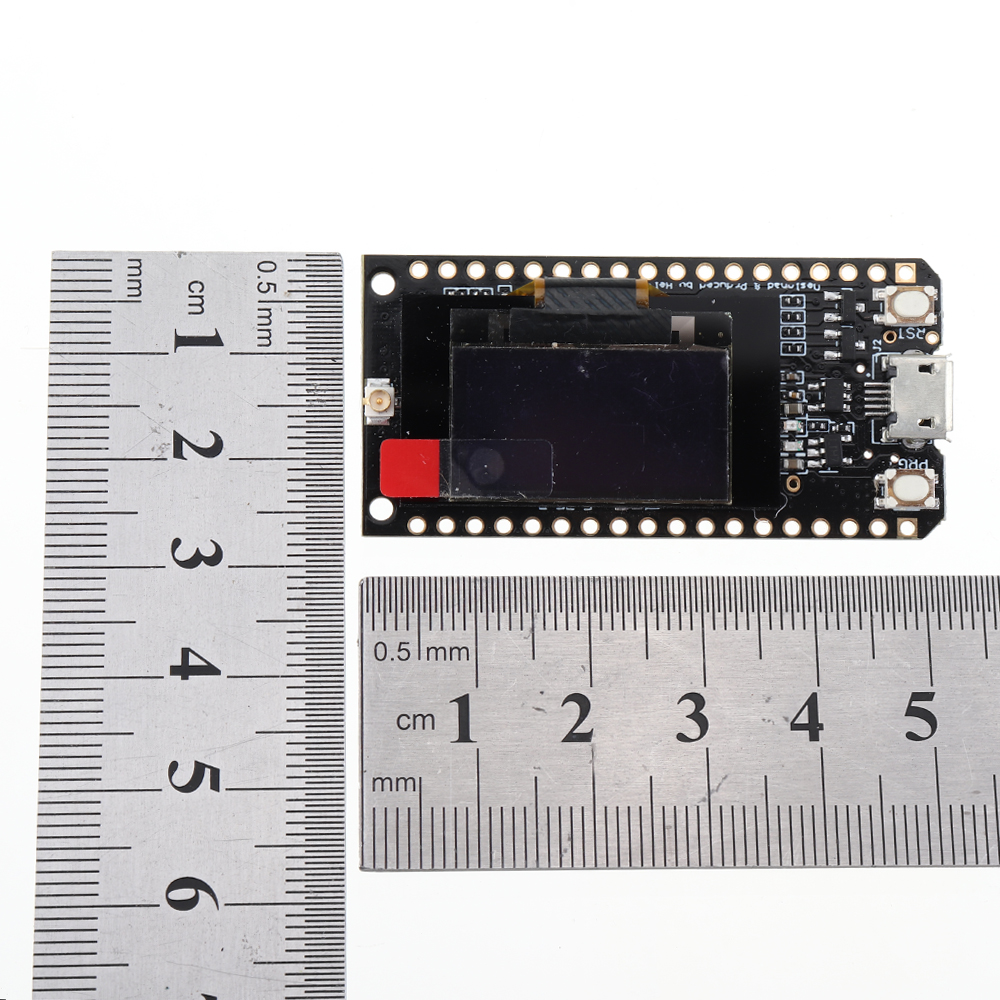

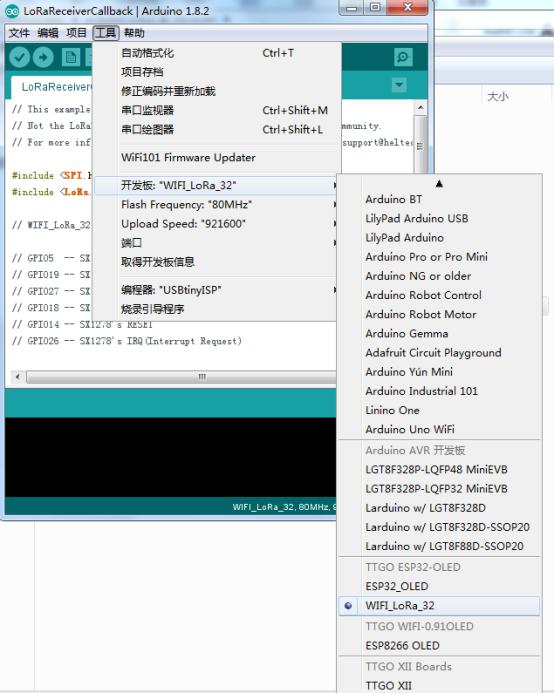

Testdetails:

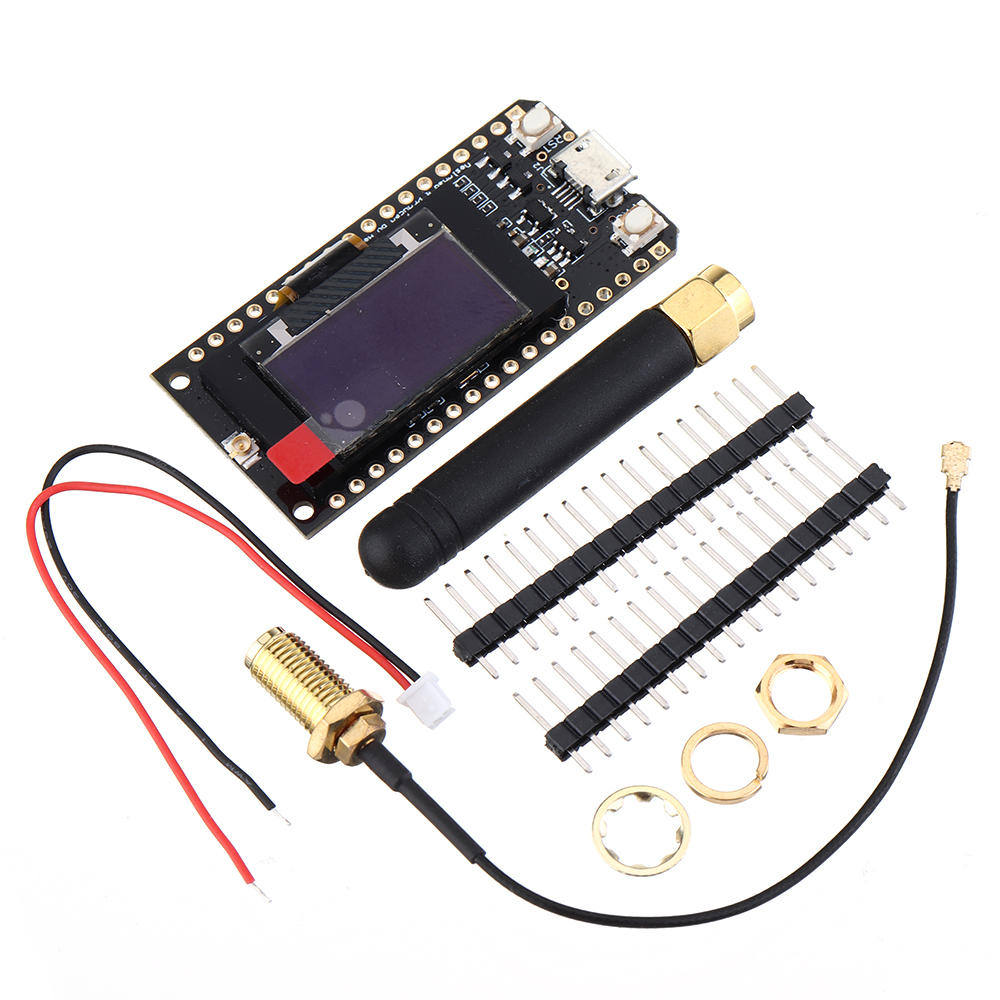

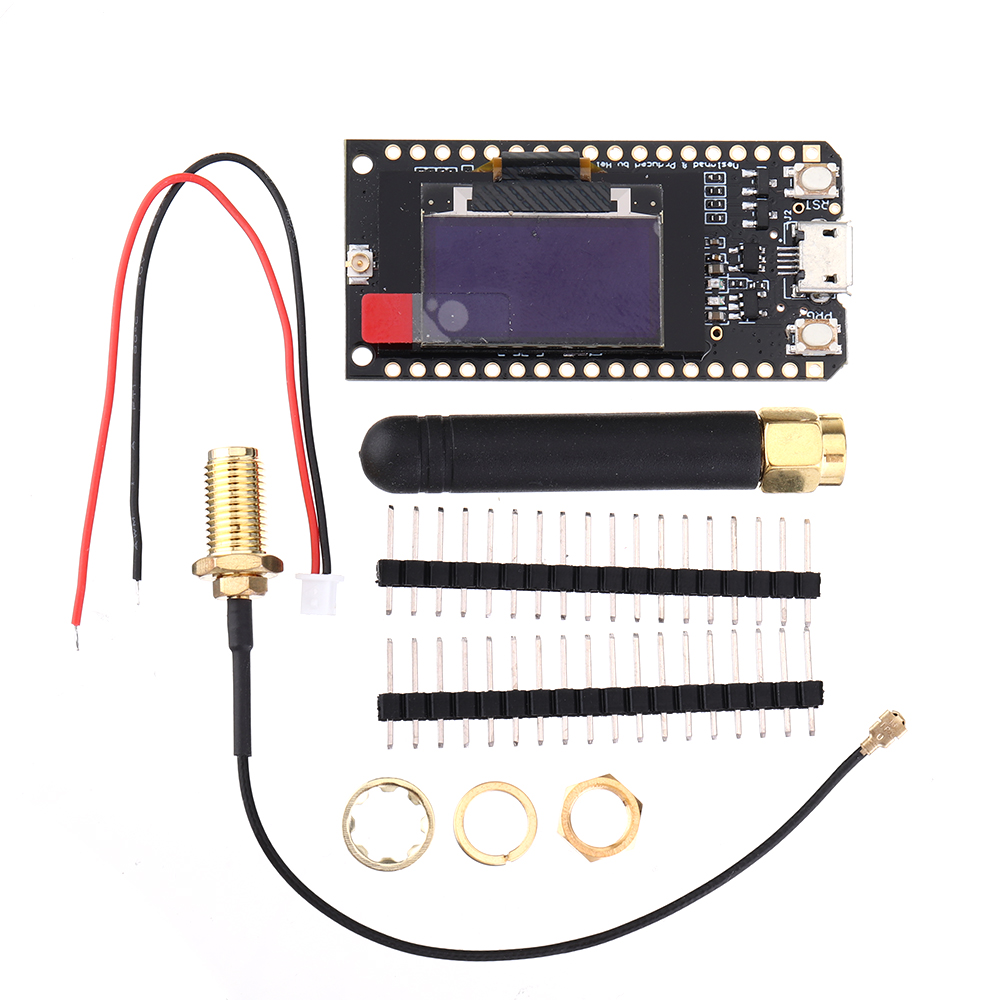

Legende verwenden:

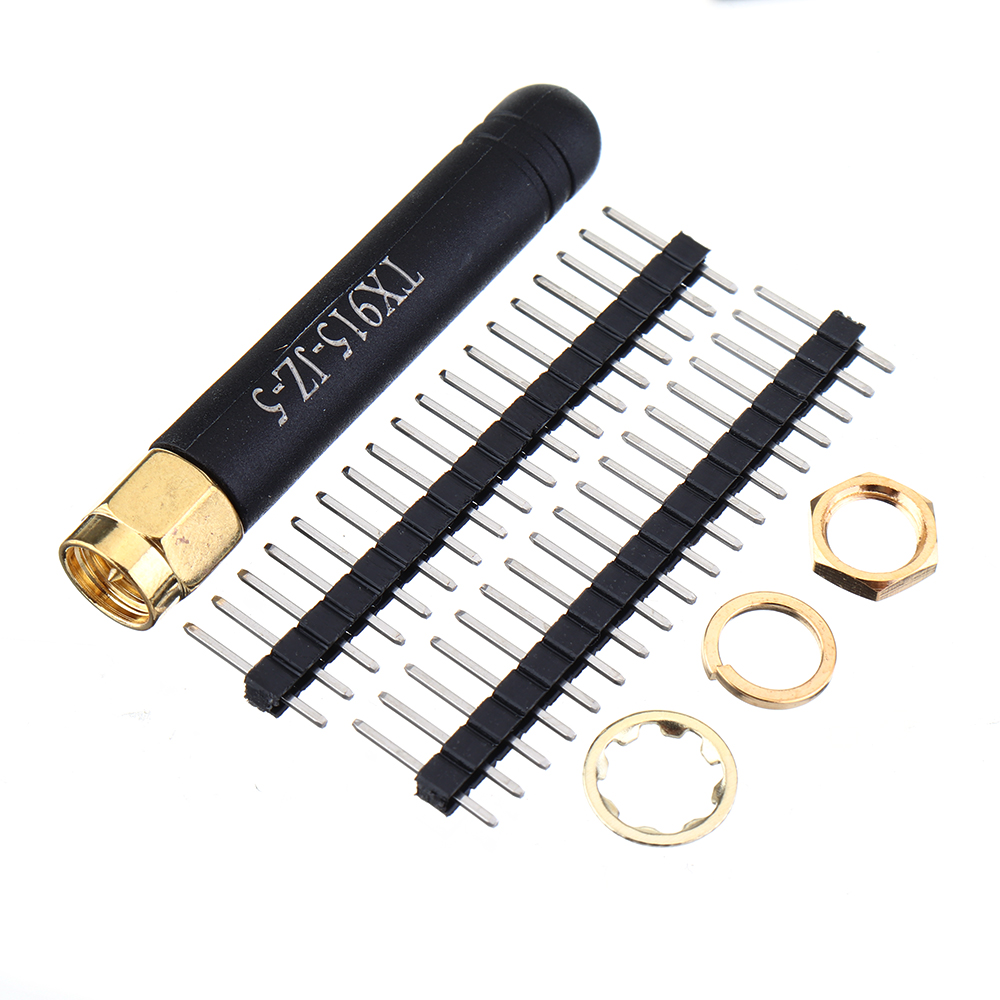

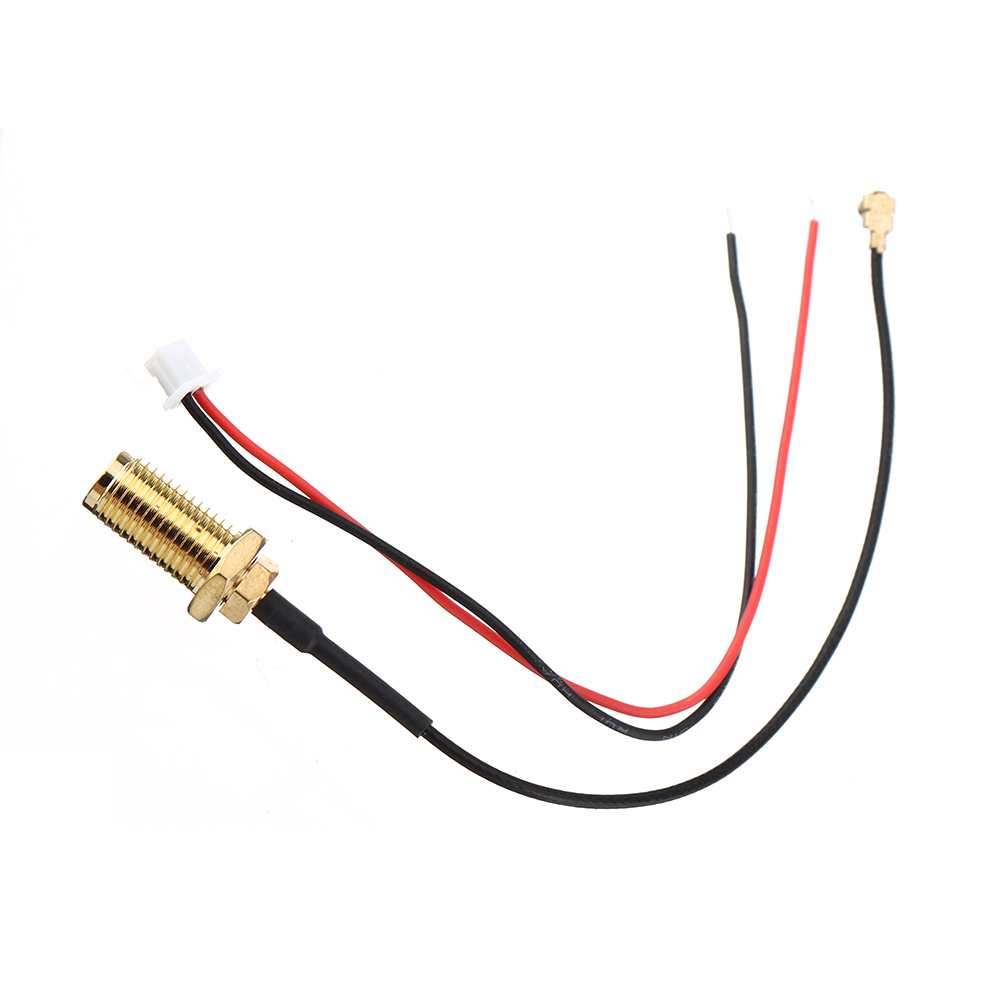

1 x TTGO LORA32 868 MHz SX1276 ESP32
1 x 868-nhz-Federantenne
1 x Linie
2 x Stift
