Elecbee ® ATOM HUB Switch Kit Intelligenter Schalter, bidirektionale Steuerung, programmierbare Industrieszenarien

ATOM SWITCH ist ein bidirektionaler, programmierbarer Schalter für den M5ATOM. Es kann zur gleichzeitigen Ein-Aus-Steuerung an bidirektionale Wechselstromkreise angeschlossen werden. Das integrierte Relais kann bis zu 250 V/10 A Wechselstrom (Momentanstrom 16 A) unterstützen. Das eingebaute Abwärtsmodul kann ATOM mit 5 V/1 A Gleichstrom versorgen. Um eine sichere Nutzung zu gewährleisten, verfügt sein Gleichstromkreis über Überhitzungs- und Kurzschlussschutzfunktionen. Um Benutzern den Einsatz in Industrieszenarien zu erleichtern, ist ein SP485EE-Pegelumwandlungs-IC integriert. Außerdem stehen dem Benutzer eine Reihe von RS485-Schnittstellen zum Anschluss von RS485-Geräten zur Verfügung. RS485 kann ATOM mit Strom versorgen Die Stützspannung beträgt 9–24 V. Darüber hinaus steht ein Satz HY2.0-Schnittstellen zum Anschluss von I2C-Peripheriegeräten oder allgemeinen I/O-Geräten zur Verfügung. Mit den Bluetooth- und WiFi-Funktionen des M5ATOM können Sie ganz einfach einen Fernbedienungsschalter einrichten. Wenn Sie über mehrere M5ATOM HUB SWITCH-Module verfügen, können Sie diese über die RS485-Schnittstelle parallel einrichten.

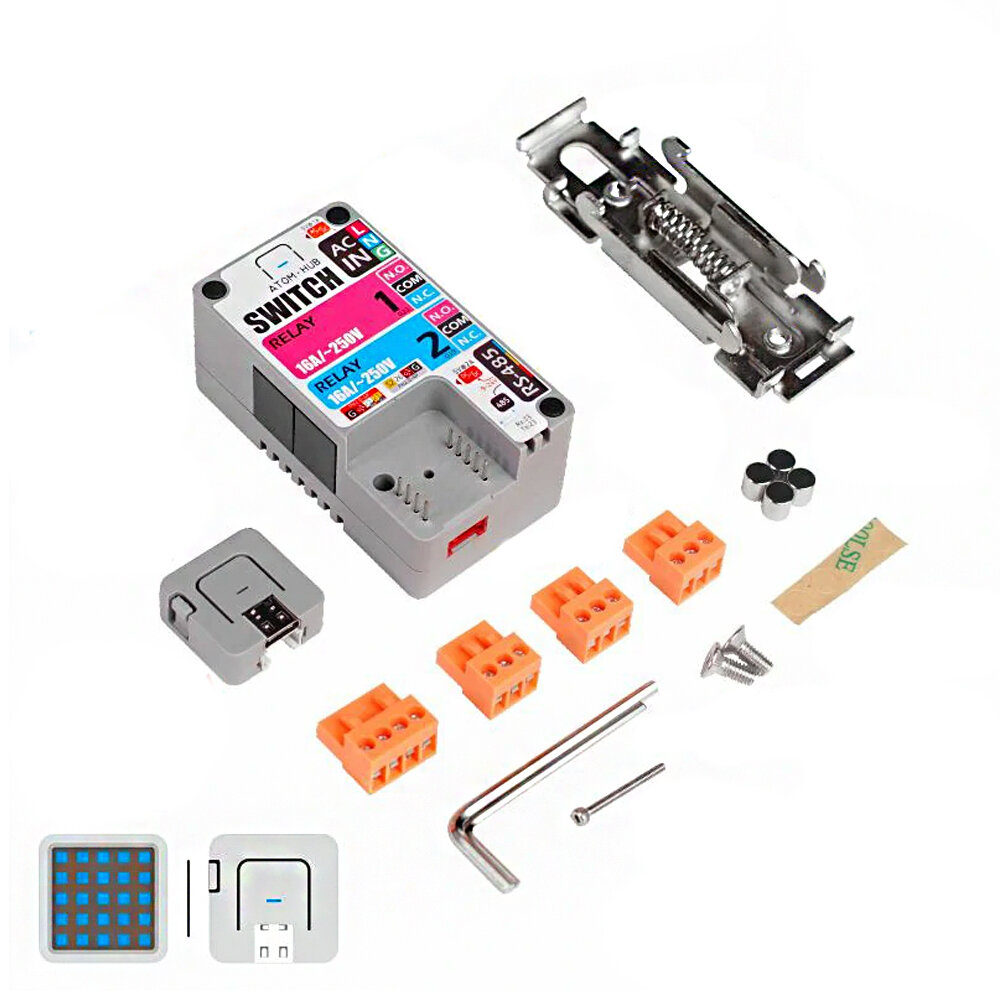

1x ATOM-SCHALTER

1x ATOM Lite

4x Magnet

1 x doppelseitiges Magnetband

1x DIN-Schiene

1x 3,96*4P Stecker

3x 3,96*3P Stecker

1x M4-Schlüssel

2x M4*10mm Sechskant-Senkkopfschraube

1 x M2 x 20 mm Innensechskant-Maschinenschraube

Intelligenter Schalter

Datenblatt:SP485EE

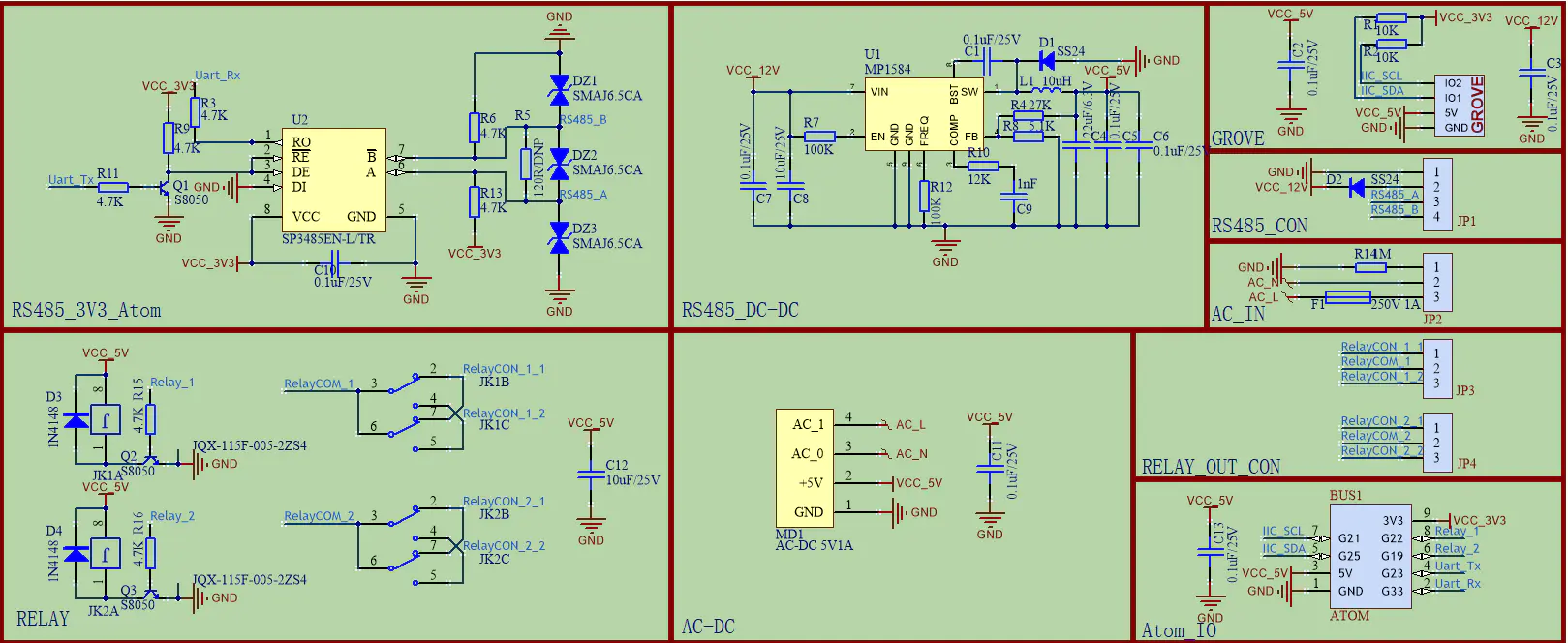

Schema:

Pin-Karte:
