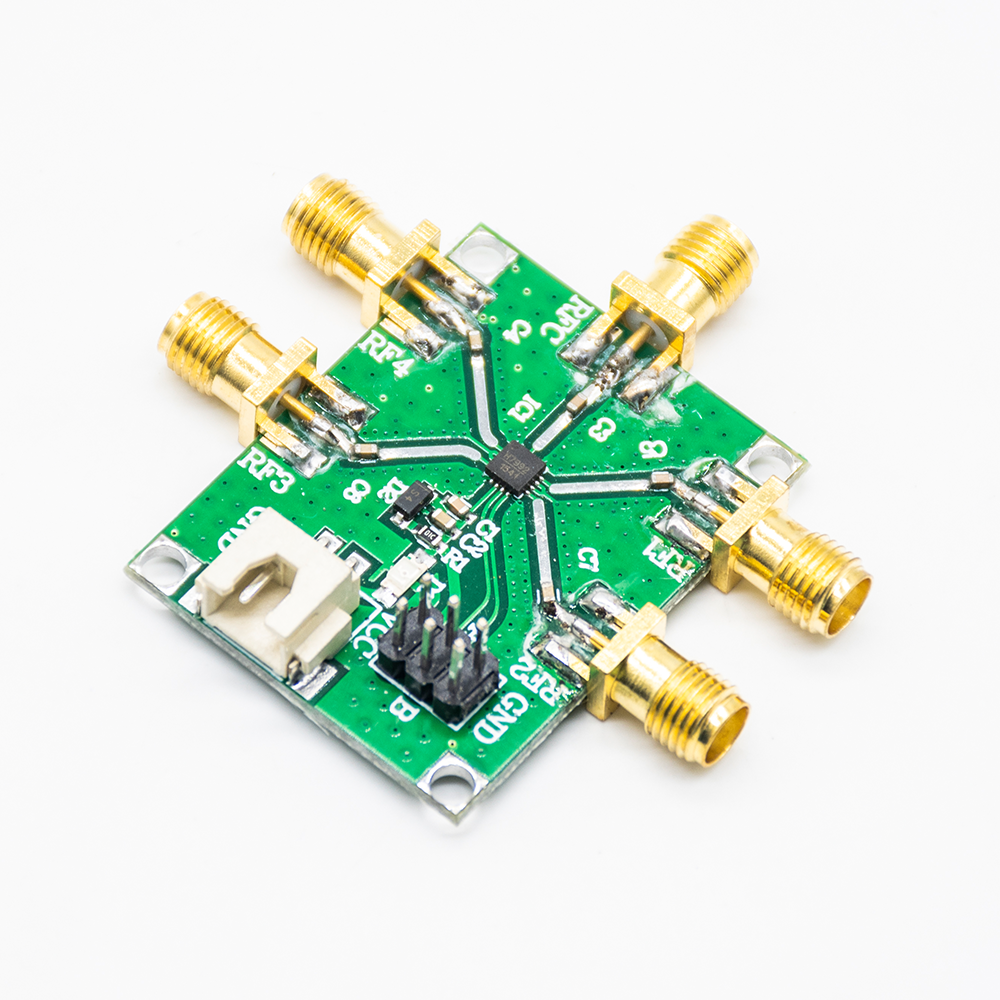

Elecbee HMC7992 Nicht reflektierende Modulplatine 0,1-6 GHz Single Pole Four Throw Switch Bandumschaltung

Name: Elecbee HMC7992 Nicht reflektierende Modulplatine 0,1-6 GHz Single Pole Four Throw Switch Bandumschaltung
Brand: Elecbee
SKU: EB-HMC7992-C
Price: 29.03 USD
Availability: InStock

SKU: EB-HMC7992-C

Favoriten

Schlüsselmerkmale

1, nicht reflektierendes 50-Ω-Design
2. Hohe Isolation: 45 dB (typisch, 2 GHz)
3. Niedrige Einfügungsdämpfung: 0,6 dB (bei 2 GHz)
4, Hochleistungsverarbeitung 33 dBm (durch den Weg); 27 dBm (abgeschlossener Pfad)
5, hohe Linearität: 1 dB Kompression (P1dB): 35 dBm (typisch)
6. Eingangs-Intercept-Punkt dritter Ordnung (IIP3): 58 dBm (typisch)

Anwendung:

Basisstation und tragbares drahtloses System

Kabelfernsehen / DBS

Drahtlose lokale Schleife

Test Ausrüstung

Chipübersicht:

Beschreibung

Packungsinhalt:

100% nagelneu

1 x HMC7992 Nicht reflektierendes 0,1 GHz bis 6,0 GHz Single-Pole Four-Throw (SP4T) Silizium

(Ausgenommen SMA-Anschlüsse)

Beschreibung:

Die Schaltungsbeschreibung

1, die Versorgungsspannung: 3V-5V

2. Frequenz: 0,1-6 GHz

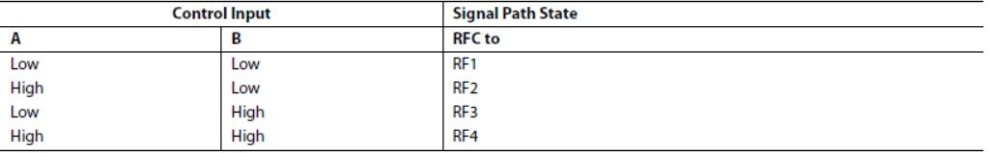

3. Beschreibung der Steuersignale:

Testbilder

Die S21-Kurve von RFC zu RF2 ist wie folgt (Einfügungsdämpfung):

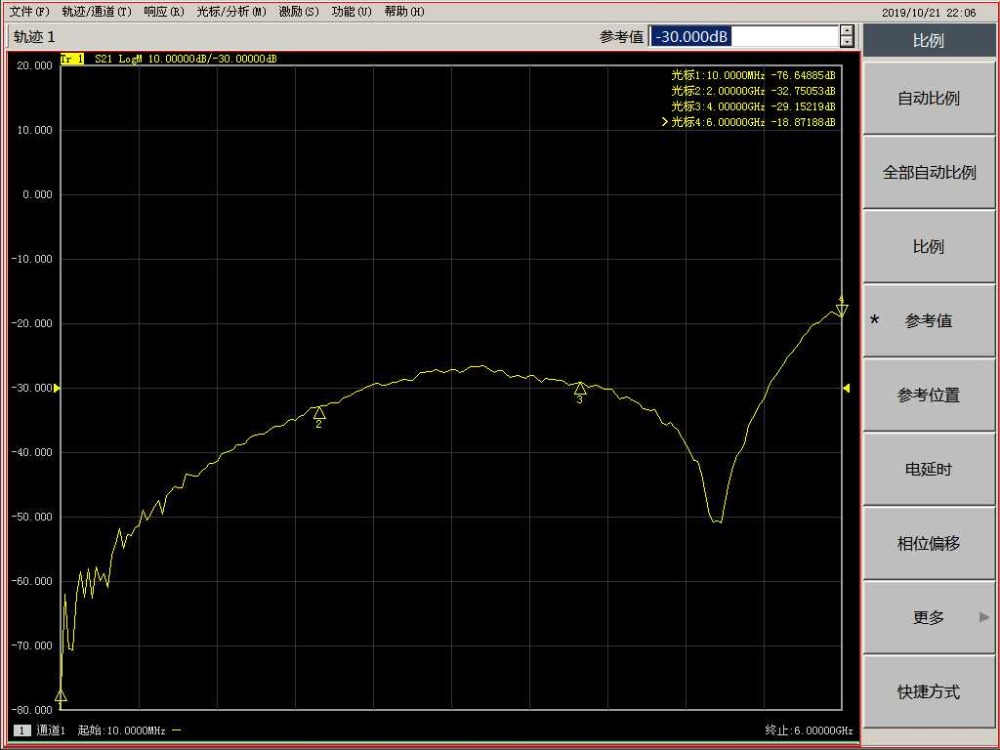

Die S21-Kurve von RFC zu RF2 ist wie folgt (Isolationsmessung):
