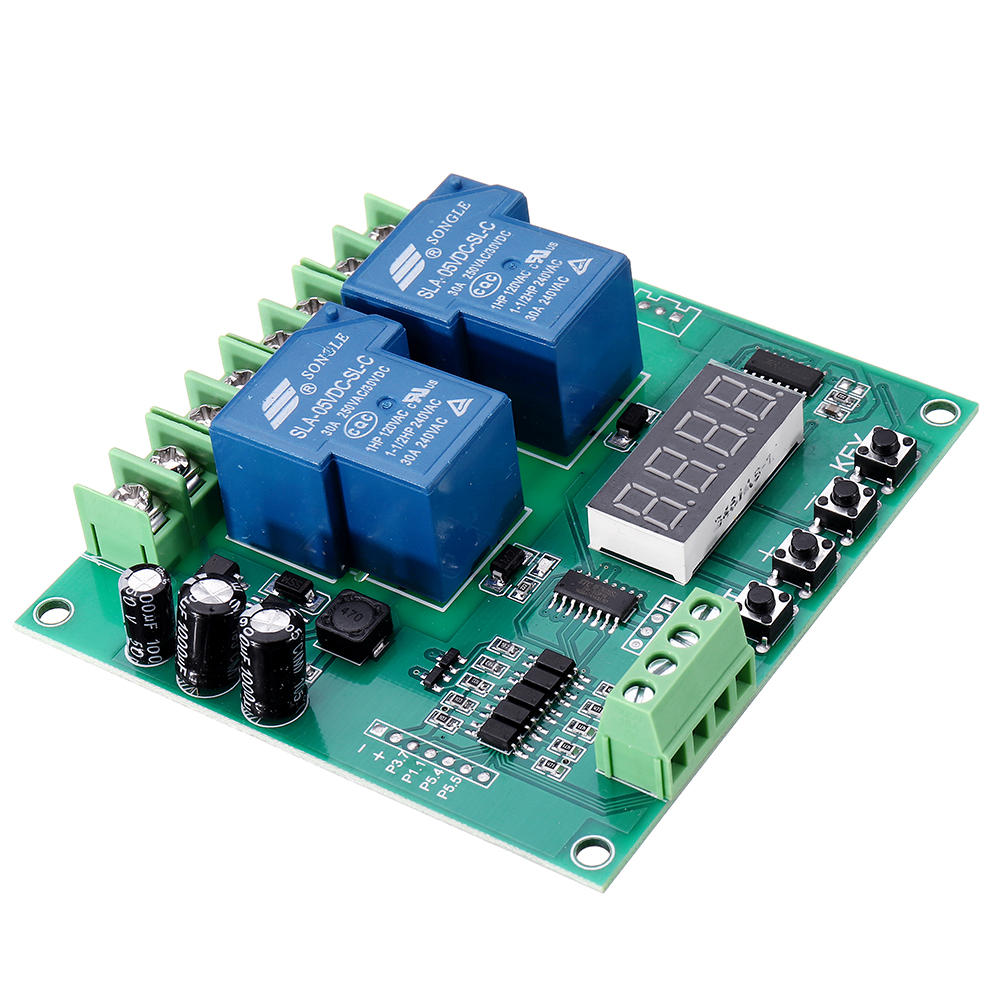

Elecbee YYB-5 12V 24V Motor Vorwärts Rückwärts Motor Speed Controller Board

Name: Elecbee YYB-5 12V 24V Motor Vorwärts Rückwärts Motor Speed Controller Board
Brand: Elecbee
SKU: 1622898
Price: 11.65 EUR
Availability: InStock

SKU: 1622898

Favoriten

Schlüsselmerkmale

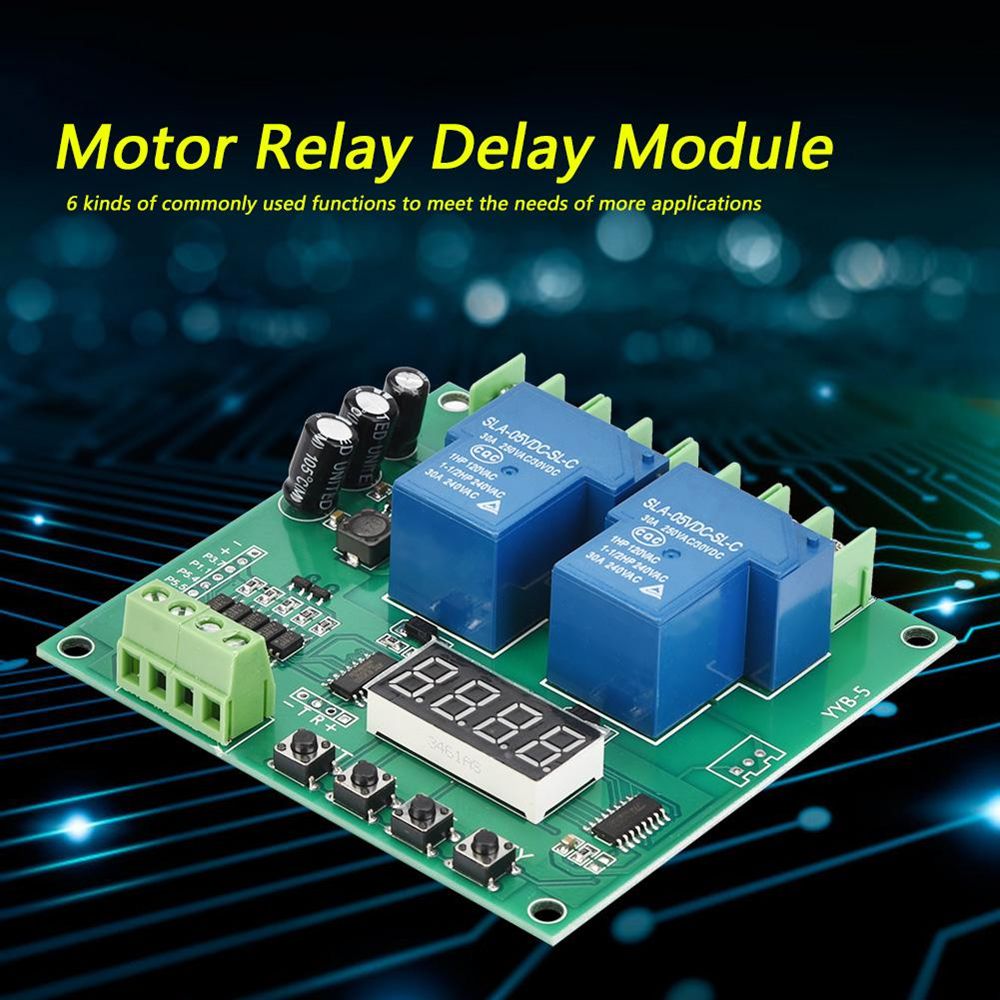

- 6 Arten häufig verwendeter Funktionen, um die Anforderungen von mehr Anwendungen zu erfüllen;

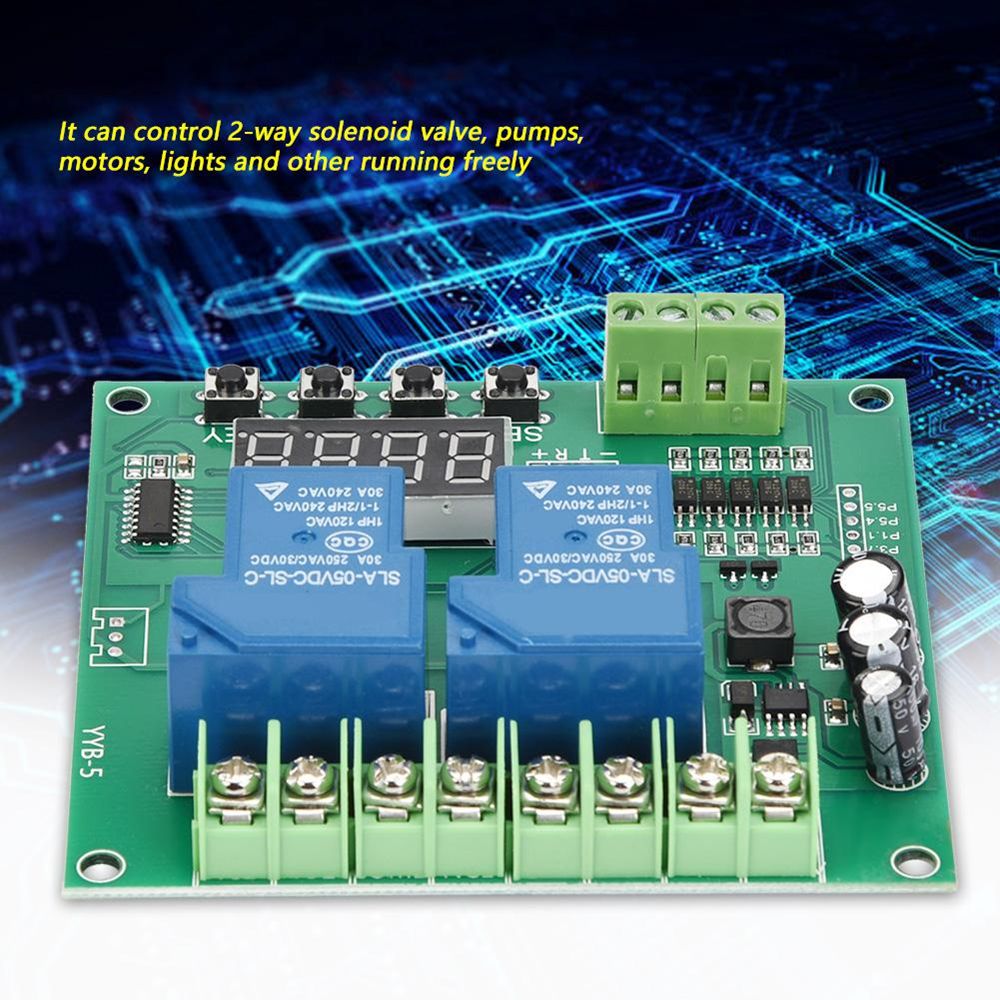

- Es kann 2-Wege-Magnetventile, Pumpen, Motoren, Lichter und andere frei laufende Geräte steuern

- Ausgangsleistung: Es kann innerhalb von 30 A DC- oder AC-Last steuern

- Zeitbereich: 0,1 Sekunden bis 999 Minuten jederzeit einstellbar

Spezifikation:

Modell: YYB-5

Eingangsspannung: DC/AC7V-27V

Zeitbereich: 0,1 Sekunden bis 999 Minuten

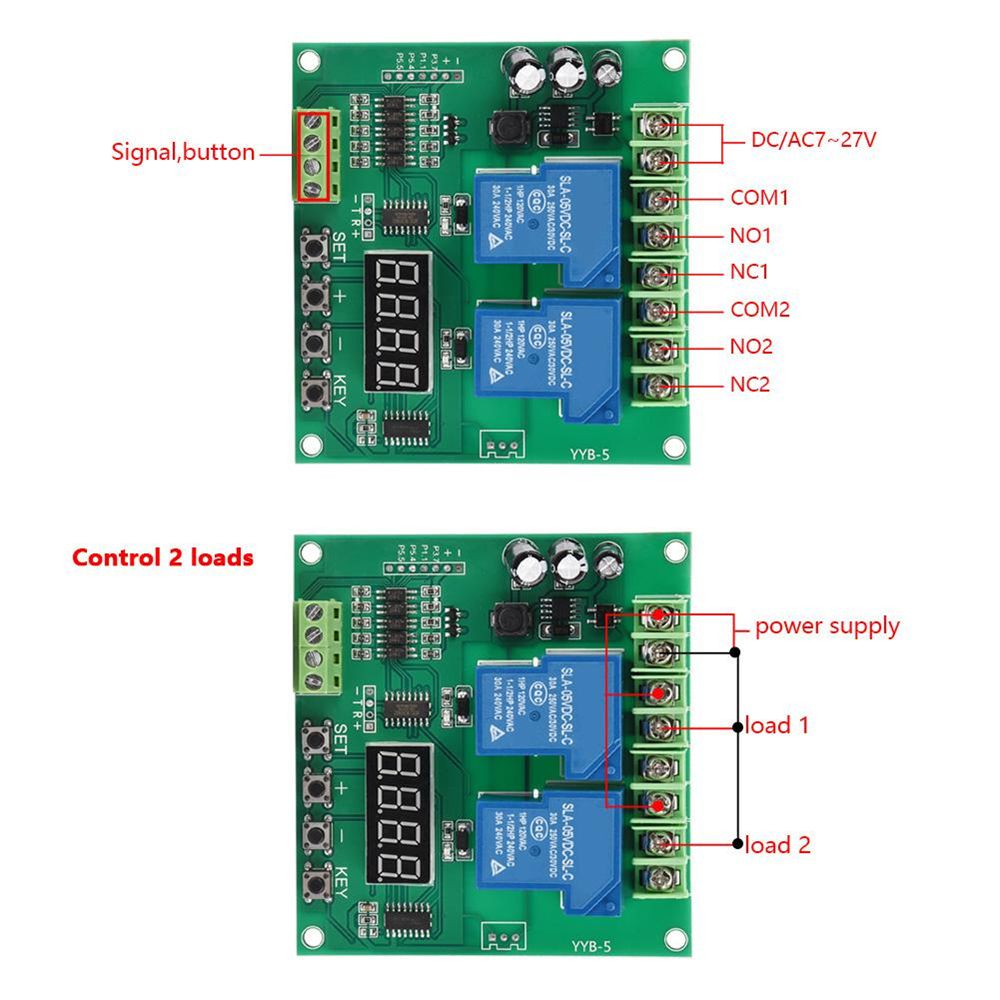

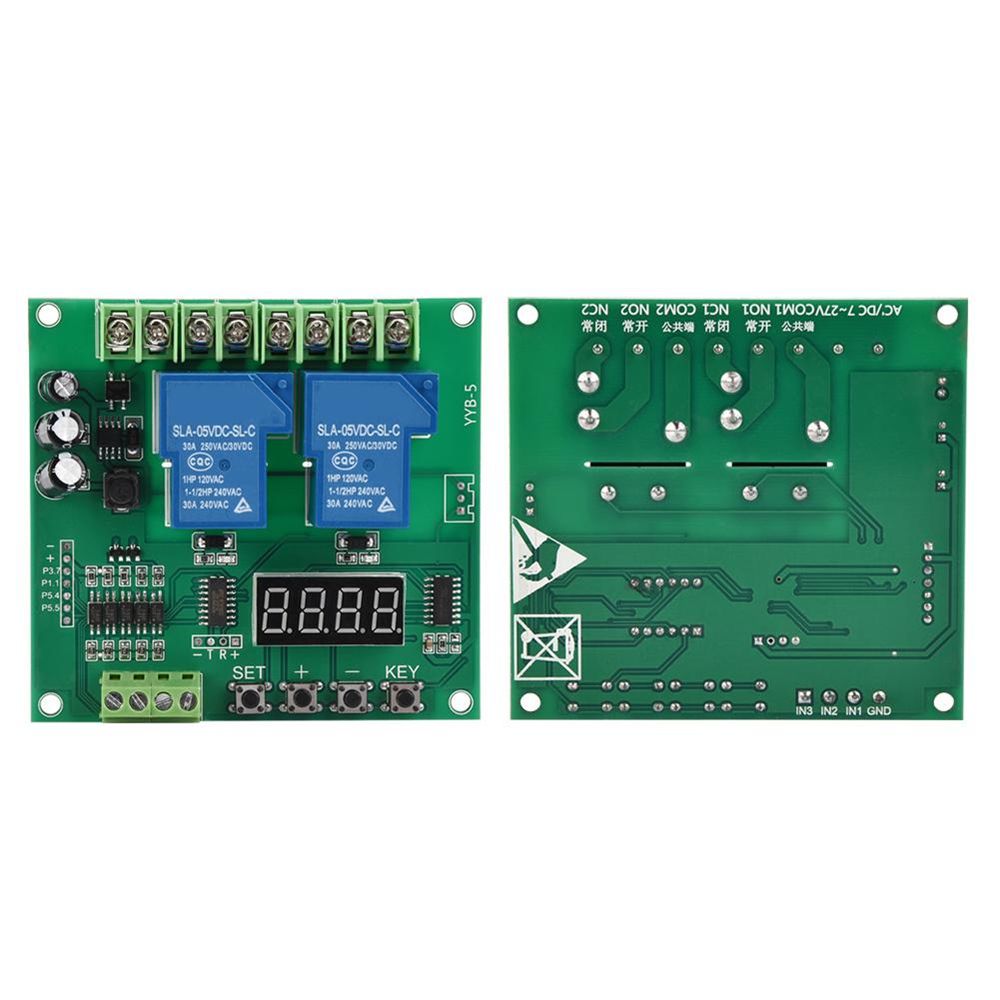

Beschreibung des Verdrahtungsanschlusses:

1. AC/DC: Eingang 7V~27V

2.xa0 IN1: Signaleingang 1 (negativer Trigger)

3. IN2: Signaleingangsklemme 2 (negativer Trigger)

4.xa0 IN3: Signaleingang 3 (negativer Trigger)

5. NEIN: Relais normalerweise offene Schnittstelle, Relais ziehen vor der Suspendierung, nachdem die Verbindung mit dem COM kurzgeschlossen wurde

6. COM: Gemeinsame Relaisschnittstelle

7. NC: Relais normalerweise geschlossene Schnittstelle, das Relais vor der Verbindung mit dem kurzgeschlossenen COM, nach der Suspendierung ziehen

Funktionsliste:

P - 1: um 1 zu signalisieren, zieht Relais 1 nach A, Zeit stoppt automatisch; um 2 zu signalisieren, zieht Relais 2 nach B Zeit stoppt automatisch; Signal 3 ist ein Notstopp-Rücksetzsignal

P - 2: Signal 1, Relais 1 wird auf A gezogen, Zeit automatisch stoppen; Relais 2 vom Signal zum Start Verzögerung B Zeit nach dem Saugen bis C Zeit automatisch stoppen (diese Funktion Zeiteinheit muss konsistent sein)

P - 3: Nach dem Einschalten zieht Relais 1 auf A-Zeitfreigabe hoch, wartet auf C-Zeit, Relais 2 zieht auf B-Zeitfreigabe, wartet auf C-Zeit; Relais 1,2 schaltet Endlosbetrieb Endloszyklus

(Wenn der Steuermotor reversibel ist, kann dies wie folgt verstanden werden: der Motor läuft eine Zeit lang; stoppt für einige Zeit; automatisch reversiert für einige Zeit; stoppt für einige Zeit; dann automatisch vorwärts;

P - 4: um 1 zu signalisieren, Relais 1 ziehen; um 2 (Grenzwert) zu signalisieren, stoppt Relais 1 und beginnt mit dem Zählen zu A Zeitrelais 2 ziehen; um 3 (Grenzwert) zu signalisieren, stoppt Relais 2 und beginnt mit der Zeitmessung Zu B-Zeitrelais 1 ziehen; Endlosschleife

(Wenn der Steuermotor reversibel ist, kann dies wie folgt verstanden werden: Drücken Sie die Starttaste 1; der Motor bewegt sich bis zur Grenze 2, um für eine bestimmte Zeit anzuhalten; automatisch rückwärts bis zur Grenze 3, um eine bestimmte Zeit anzuhalten; dann automatisch vorwärts ;

P - 5: um 1 zu signalisieren, Relais 1 ziehen; um 2 (Grenzwert) zu signalisieren, stoppt Relais 1 und startet die Zeitmessung an A Zeitrelais 2 ziehen; Signal 3 (Grenzwert) geben, Relais 2 stoppt; Signal 1; Noch einmal

(Wenn der Steuermotor reversibel ist, kann dies so verstanden werden: Drücken Sie die Starttaste 1; der Motor bewegt sich bis zur Grenze 2, um für eine gewisse Zeit anzuhalten; automatisch rückwärts bis zur Grenze 3 stoppen; geben Sie das Signal 1;

P-6: um 1 zu signalisieren, Relais 1 ziehen; auf Signal 2 (Grenzwert), Relais 1 Stopp; Signal 1 geben, Relais 2 ziehen; an Signal 3 (Grenzwert), Relais 2 stoppt;

(Wenn der Steuermotor reversibel ist, kann dies wie folgt verstanden werden: Drücken Sie die Starttaste 1; fahren Sie bis zur Haltestelle Limit 2; drücken Sie die Starttaste 1 erneut; rückwärts bis zur Haltestelle Limit 3;

Beschreibung der Tasteneinstellungen:

Power-Anzeige "----" für den Zugriff auf Standby;

Drücken Sie das erste Mal K1, der Bildschirm zeigt: P-1: K2 und K3 Einstellmodus

Drücken Sie das zweite Mal K1, der Bildschirm zeigt: A001: K2 und K3 stellen das erste Mal A ein, K4 stellen den Dezimalpunkt (Zeiteinheit) ein

Drücken Sie das dritte Mal K1, der Bildschirm zeigt: B001: K2 und K3 stellen das zweite Mal B ein, K4 stellen den Dezimalpunkt (Zeiteinheit) ein

Drücken Sie das vierte Mal K1, der Bildschirm zeigt: C001: K2 und K3 stellen das dritte Mal C ein, K4 stellen den Dezimalpunkt (Zeiteinheit) ein

Drücken Sie das fünfte K1, zeigen Sie "----" an, das in den Standby-Zustand übergegangen ist;

Zum Beispiel; müssen den Modus einstellen: P - 2; Zeit: A010 B005 C006:

Anzeigen des zweiten Betriebsmodus; nach dem Signal 1; Relais 1 nach 10 Sekunden zum Starten; Relais 2, um das Signal nach Verzögerung 5 Sekunden nach dem Start zu geben 1 Sekunde automatisch abgeschaltet.
