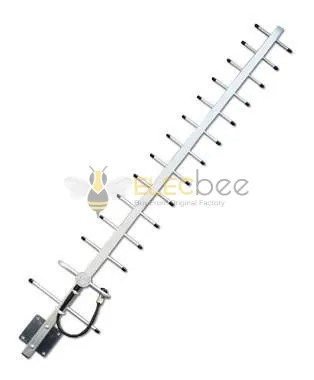

Antena Yagi de 1900 MHz (50 ohmios, SureCall SC-230-1900)

Antena Yagi de banda única de 1900 MHz 2G y 3G. Funciona con sistemas de 50 Ohm. Es una antena direccional exterior. Número de pieza SureCall SC-230-1900/ Cellphone-Mate CM-230-1900. Élproporciona recepción de antena Ganancia de14 dB en 1850 MHz a 1990 MHzbanda de frecuencia. Dispone de conector Tipo N-Hembra.

La compra de Sure-Call SC2301900/ Cellphone-Mate CM2301900 también incluye el kit de montaje.La Yagi es una antena direccional que está diseñada para usarse en áreas de señal celular débil. Está dirigido directamente a una torre celular para proporcionar la máxima conectividad. Es resistente a la intemperie. Es fácil de instalar. Una vez en funcionamiento, el Yagi le brinda una velocidad de datos más rápida y una señal celular mejorada.

Con una impedancia de 50 ohmios, la antena es del tipo de alta ganancia, ideal para exteriores. Apúntelo hacia la torre celular que no solo no está obstruida sino que también es la más cercana. Apúntelo a la torre celular que pertenece al operador cuyas señales deben reforzarse. Números de pieza alternativos: SureCall SC230-1900/ Cellphone-Mate CM230-1900. UPC: 896831002210.

Desde el fabricante:

Resumen:

• Uso exterior.
• Direccional.
• Ganancia de 14dB.
• 2G, 3G.
• Banda Única @ 1900 Mhz.
• Fácil de instalar.

Descripción general:

Estas antenas direccionales Yagi son las antenas de mejor desempeño en el mercado actual. Son antenas exteriores de alta ganancia que deben apuntar hacia la torre celular más cercana. Esta antena está diseñada para cubrir sistemas 2G y 3G para el rango de frecuencias PCS. Esta antena de banda única está diseñada para funcionar con amplificadores de construcción de una banda similares para la banda PCS que abarca una frecuencia de 1850 MHz a 1990 MHz. Esta antena de perfil bajo es una antena Yagi direccional externa que se usa comúnmente con nuestros amplificadores para interiores de 1900 MHz. Funciona con todas las redes que operan en la frecuencia de 1900 MHz.

Especificaciones de SureCall SC-230-1900.

Instrucciones de instalación de SureCall SC-230-1900.

CellphoneMate CM230-1900 MHz Yagi Antenna es una antena direccional. Las antenas direccionales deben apuntar hacia la torre celular más cercana para obtener los mejores resultados. La antena Yagi CellPhone Mate CM230-1900MHz incluye equipo de montaje para sujetar a un poste de 0,5 a 1,5 pulgadas de diámetro (poste no incluido).

1. Coloque un perno en U alrededor del poste y a través de los dos orificios en la parte superior y en la placa de la antena.


2. Coloque una arandela plana, una arandela de seguridad y una tuerca hexagonal en cada uno de los extremos de los pernos.


3. Con una llave ajustable o una llave de 1/2", apriete las tuercas.


4. Coloque el segundo perno en U alrededor del poste y a través de los dos agujeros en la parte inferior del refugio.


5. Coloque una arandela plana, una arandela de seguridad y una tuerca hexagonal en cada extremo del perno y apriete las tuercas hexagonales para que el Yagi permanezca en su lugar, pero aún se pueda ajustar.


6. Gire el Yagi para que apunte a la estación/repetidor/receptor deseado.


7. Apriete las tuercas hexagonales para que el Yagi quede firmemente sujeto.


8. Coloque la antena omnidireccional a una distancia por encima de la antena Yagi, dejando espacio entre las antenas montadas. Idealmente, la antena omnidireccional debe montarse al ras con la parte superior del poste, para que el poste no interfiera con la comunicación de la antena.


9. Mientras sostiene la antena omnidireccional contra el poste, coloque un perno en U alrededor del poste y a través de los dos orificios en la parte superior y en la placa de la antena.


10. Coloque una arandela plana, una arandela de seguridad y una tuerca hexagonal en cada uno de los extremos de los pernos.

11. Con una llave ajustable o una llave de 1/2", apriete las tuercas.

12. Coloque el segundo perno en U alrededor del poste ya través de los dos orificios en la parte inferior del refugio.
