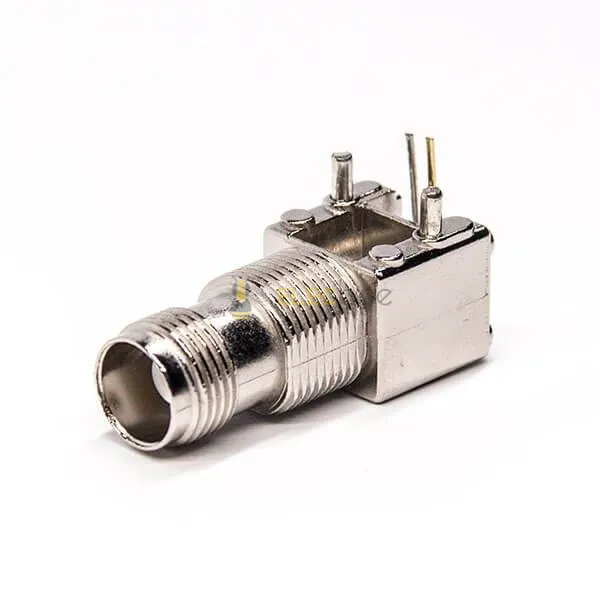

Conector de panel TNC hembra en ángulo recto a través del agujero para montaje en placa CI
Características:
- Conector TNC, Jack/Hembra, Ángulo recto/90°, Orificio pasante, Montaje en PCB;
- Versión roscada de BNC utilizada en aplicaciones de vibración intensa con alta durabilidad;
- Mayor rendimiento que BNC con frecuencias de microondas de 0-11 GHz e impedancia de 50 ohmios;
- Alta calidad con 30 días de devolución del 100% del dinero, fabricado de acuerdo con el estándar MIL-C-39012;;
- De la fábrica original OEM, la misma calidad con un precio mucho mejor.
- Atributos de productos básicos
-
Produkteigenschaft
Valor de atributo
Búsqueda
-
Material del cuerpo
Aleación de zinc
-
Tipo de terminal
Tipo de soldadura
-
Género
Mujer
-
dirección
Angulo derecho
-
polaridad
Estándar
-
Función
Otro
-
Revestimiento
Niquelado
-
Metodo de instalacion
Montaje en placa CI / Montaje en panel
-
Características de la instalación
Bulkhead / Through Hole
-
Impedancia
50o
-
Conexión del conductor exterior
Sin
- Detalles del producto
Aplicación principal de conectores TNC:
- Teléfonos móviles, controles de aviación, telemetría, Bluetooth y GPS, estación base inalámbrica, componentes de microondas, radar, redes, soportes de antena, comunicaciones máquina a máquina, dispositivos de seguridad, instrumentación.
Características electricas
- Impedancia: 50 ohmios
- Rango de frecuencia: 0~11 GHz para 50 ohmios
- VSWR: tipo recto ≦ 1,3 máx./tipo R/A ≦ 1,5 máx.
- Tensión de resistencia dieléctrica: 1500 V rms
- Voltaje de trabajo: 500 V rms
- Resistencia de contacto central ≦ 3,0 mΩ (miliohmios máx.)
- Resistencia de contacto exterior ≦ 2,0 mΩ (miliohmios máx.)
- Resistencia de aislamiento ≧5 × 10 ³ mΩ (miliohmios mín.)
Características mecánicas
- Acoplamiento: 7/16-28 rosca
- Retención de contacto: 6 lbs min.
- Durabilidad de acoplamiento: ≧500 ciclos
Características Ambientales
- Características ambientales: -65oC~+145oC
- Retención de la tuerca de acoplamiento: 100 lbs. mín.
- Vibración: MIL-STD-202 Método 204
- Resistencia a la corrosión: MIL-STD-202 Método 101
Material:
| Parte | Material | Finalizar |
| Cuerpo | Latón | Níquel (Ni) |
| Pasador de contacto central | Cobre Berilio | Oro |
| aislante | TEFLÓN | Ninguno |
