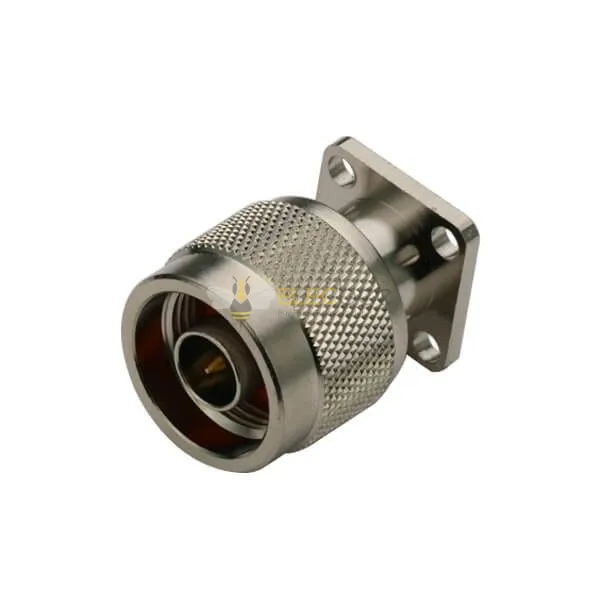

20 piezas Conector tipo N Montaje en panel Macho recto con brida de 4 orificios
- Montaje en panel, enchufe/macho, recto/180°, 50 Ω, brida de 4 orificios;
- Gran rendimiento con frecuencia de CC a 11 GHz e impedancia de 50 ohmios;
- El mecanismo de acoplamiento roscado garantiza durabilidad y estabilidad para aplicaciones de vibración;
- Tamaño mediano utilizado en el área militar, industrial o electrónica de consumo, etc;
- Alta calidad con 30 días de devolución del 100% del dinero;
- De la fábrica original OEM, la misma calidad con un precio mucho mejor.
Aplicación principal de los conectores N:
- Aeroespacial y Defensa: Equipos de radar
- Tecnología: Equipo de ablación
- Vehiculo comercial: Bluetooth y GPS
- telecomunicaciones: Antenas, Estaciones base, Componentes de estaciones base pasivas/activas, Hardware de telecomunicaciones
- Transmisión de datos: Electrónica de difusión, Wifi
- Industrial: Comunicaciones máquina a máquina
- Atributos de productos básicos
-
Produkteigenschaft
Valor de atributo
Búsqueda
-
Material del cuerpo
Cooper
-
Metodo de instalacion
Montaje en panel
-
Tipo de terminal
Tipo de soldadura
-
Género
masculino
-
Características de la instalación
Brida de 4 orificios
-
dirección
Recto
-
polaridad
Estándar
-
Función
Otro
-
Revestimiento
Niquelado
-
Impedancia
50o
-
Conexión del conductor exterior
Sin
- Detalles del producto
Características electricas
- Impedancia: 50 ohmios
- Rango de frecuencia: 0 ~ 6 GHz
- VSWR: Tipo recto ≦ 1,3 máx. / Tipo R/A ≦ 1,5 máx.
- Tensión de resistencia dieléctrica: 2500 V rms
- Voltaje de trabajo: 1000 V rms
- Resistencia de contacto central ≦ 1,0 mΩ (miliohmios máx.)
- Resistencia de contacto exterior ≦ 0,2 mΩ (miliohmios máx.)
- Resistencia de aislamiento ≧ 5 x 10³ mΩ (Megohmios mín.)
Características mecánicas
- Acoplamiento: rosca 5/8-24
- Retención de contacto: 6 lbs min.
- Par de torsión de la tuerca de acoplamiento: 30 in-lbs. mín.
- Durabilidad (acoplamiento) ≧ 500 ciclos (para contacto de cobre y berilio)
Características Ambientales
- Rango de temperatura: -55 °C ~ +155 °C (cable PE-40 °C ~ +85 °C)
- Vibración: MIL-STD-202 Method204
- Resistencia a la corrosión: MIL-STD-202 Método 101
Material:
| Parte | Material | Finalizar |
| Cuerpo | Latón | Niquelado |
| Centro de contacto | Latón | Chapado en oro |
| Aislante | PTFE | -- |
