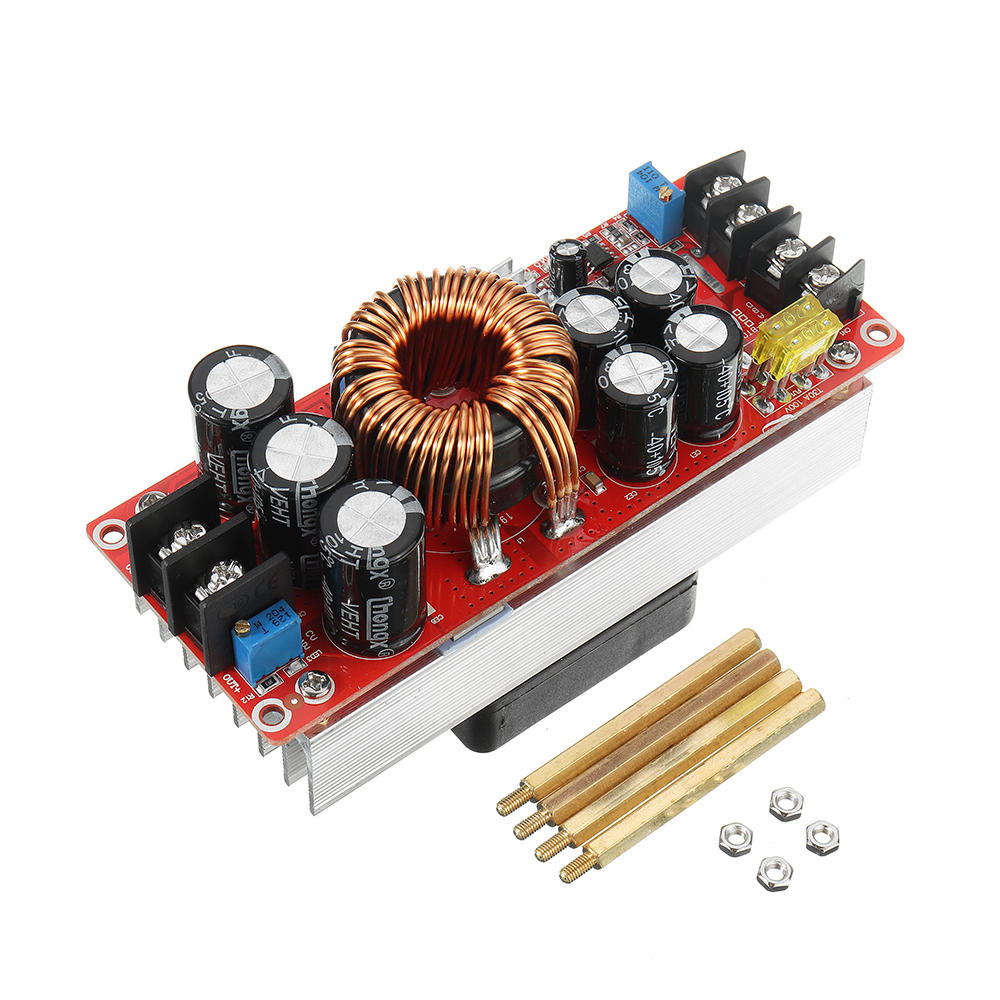

Descripciones:Modelo de módulo: SZ-BT07CCCV-D1

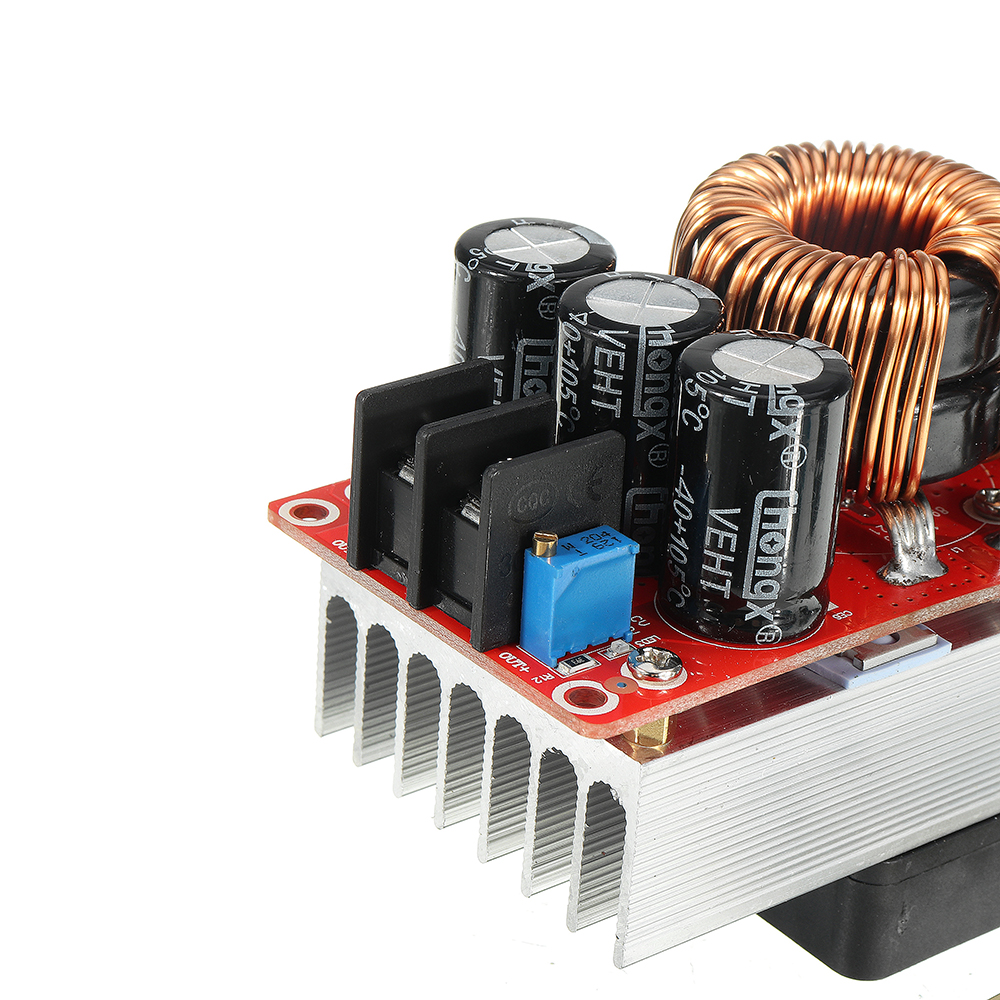

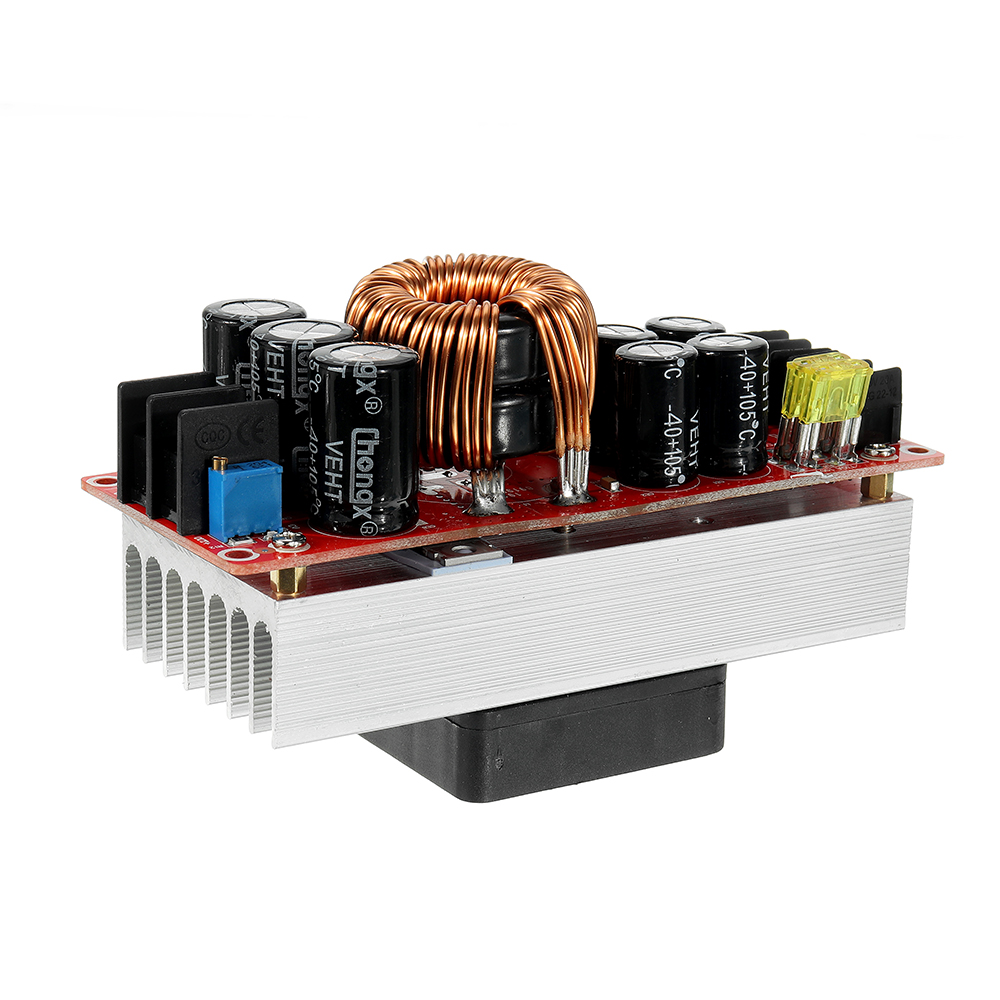

Nombre del módulo: módulo de corriente constante de impulso de 1500 W
Naturaleza del módulo: módulo de refuerzo no aislado (BOOST)
Voltaje de entrada: DC10-60V
Corriente de entrada: voltaje de entrada de 10-30 V, corriente máxima de 30 A
Voltaje de entrada 31-60V, corriente máxima 25A
Corriente de trabajo estática: 15mA (12V litros 20V, cuanto mayor sea el voltaje de salida, la corriente estática aumentará)
Voltaje de salida: 12-90V continuamente ajustable (la salida predeterminada se ajusta a 19V)
Salida fija 12-90V
Corriente de salida: 20A MAX Más de 15A, fortalezca la disipación de calor (relacionada con la diferencia de voltaje de entrada y salida, cuanto mayor sea la presión diferencial, menor será la corriente de salida)
Rango de corriente constante: 0.8-20A (+/-0.3A)
Conexión anti-reversa de entrada: Sí (150A power MOS anti-reverse)
Protección de batería baja: recuperación automática (8-50V ajustable)
Temperatura de trabajo: -40~+85 grados (mejora la disipación de calor cuando la temperatura ambiente es demasiado alta)
Frecuencia de trabajo: 150 KHz
Eficiencia de conversión: 92%-97% (la eficiencia está relacionada con la entrada, el voltaje de salida, la corriente, la presión diferencial. Baja presión diferencial)
Protección contra sobrecorriente de entrada: Sí (entrada de más de 35 A, protección automática, la potencia no aumenta)
Protección contra cortocircuitos: Sí (fusible de entrada 30A) Doble protección contra cortocircuitos, más seguro de usar.
Protección de conexión inversa de entrada: Sí (tubo MOS de potencia de 150 A antirretroceso. Se puede invertir durante mucho tiempo)
Método de instalación: 4 columnas de cobre de 3 mm
Método de cableado: bloque de terminales (utilice cable de cobre puro de alta corriente)

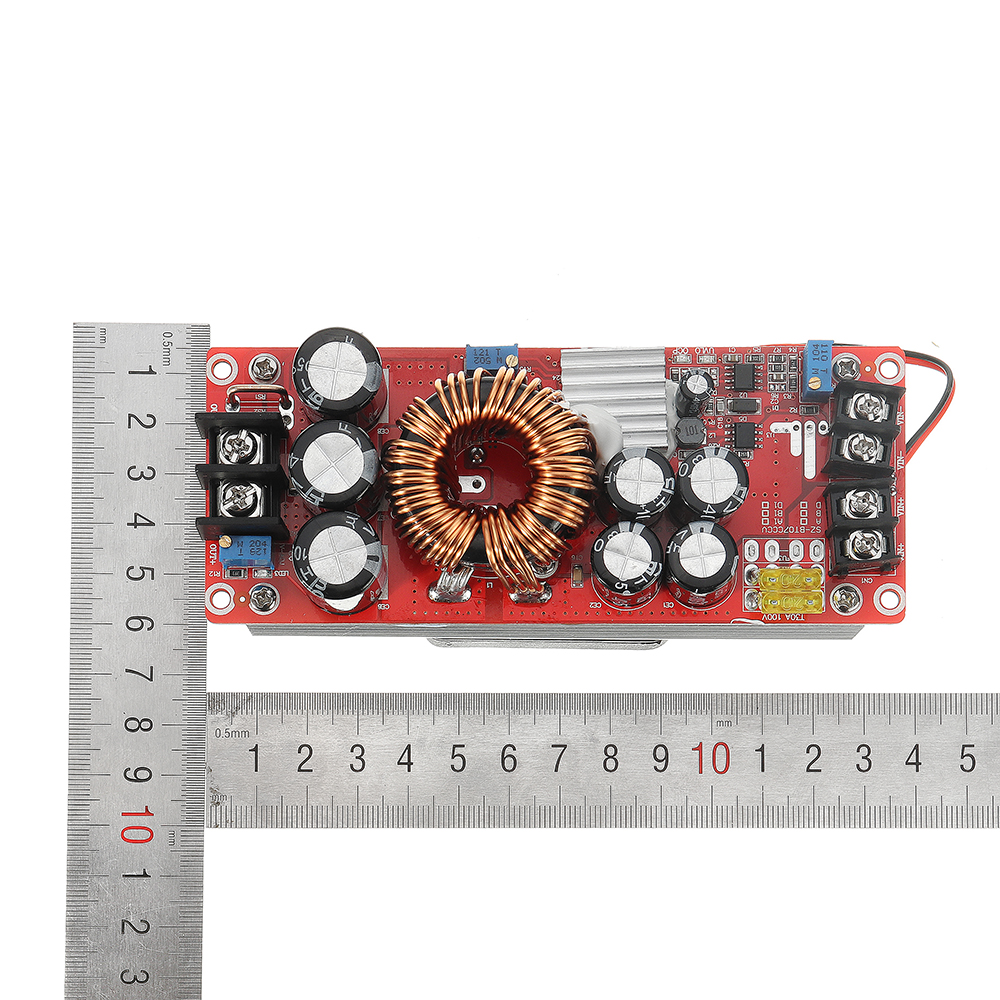

Tamaño del módulo: largo 130 mm ancho 52 mm alto 84 mm (columna alta de cobre y ventilador), largo 130 mm ancho 52 mm alto 67 mm (alto sin columna de cobre ni ventilador)
Peso del módulo individual: 490 gramos
Potencia de salida: = voltaje de entrada * 30A, como: entrada 12V * 30A = 360W La potencia máxima al ingresar 12V es 360W
Voltaje de entrada *30A Por ejemplo: entrada 24V * 30A = 720W, es decir: la potencia máxima es de 720W al ingresar 24V
Al usar la fuente de alimentación de refuerzo, debe prestar atención a los siguientes puntos:
1. La polaridad de salida no se puede invertir o cortocircuitar.
2. cuando use baterías como fuente de entrada, debe bajar la protección de la batería, de lo contrario dañará la batería y la fuente de alimentación
3. El voltaje de la fuente de alimentación de entrada debe ser superior a 10 V.
4. Cuando la fuente de alimentación se utiliza para la fuente de alimentación de entrada, la potencia de entrada y el voltaje de salida de la fuente de alimentación de entrada son los primeros en descargarse. Luego recoge la carga. (debe asegurarse de que la fuente de alimentación conmutada ha estado funcionando).
5. Cuando se usa el modo de corriente constante para configurar el voltaje, el voltaje constante debe ser más alto que el voltaje de entrada. No use la forma de corriente de salida de cortocircuito, la estructura del circuito del módulo de refuerzo no se puede ajustar en cortocircuito forma.
6. Si el rango de fluctuación del voltaje de entrada es menor que el voltaje de salida establecido, entonces el voltaje de salida es constante, es para garantizar que la entrada sea menor que el voltaje de salida.Descripción del poder:
Dado que la corriente de entrada es de 30 A a 10-30 V y la corriente de entrada es de 25 A a 31-60 V, la potencia de salida está relacionada con el voltaje de entrada. Cuanto mayor sea el voltaje de entrada, mayor será la potencia (el voltaje de entrada * la corriente de entrada es igual a la potencia de toda la máquina). Por ejemplo, la potencia de entrada de 12V*30A es de 360W. La entrada 24V*30A es 720W. Cuando el voltaje de entrada es de 36 V, la corriente de entrada es la potencia máxima de 25 A. Para 900W.

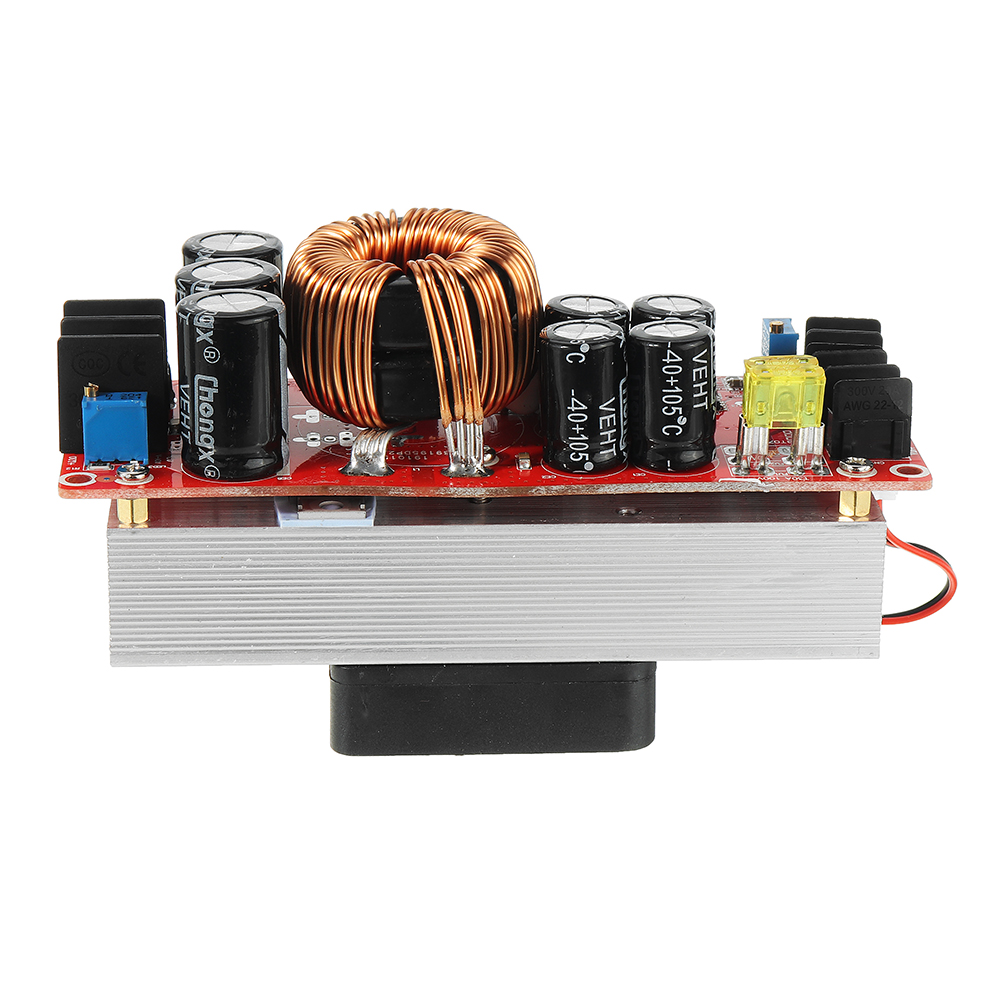

La ventaja principal:

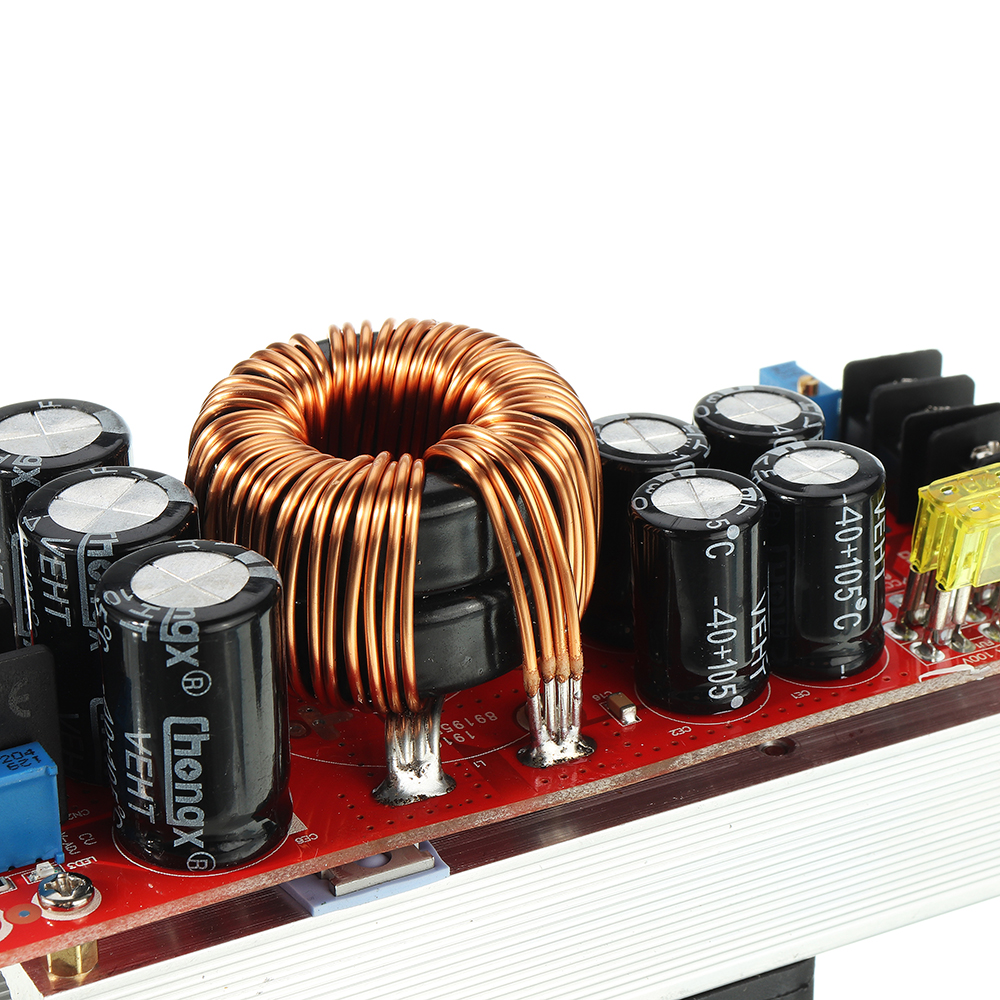

1. La fuente de alimentación utiliza aluminio de silicio de hierro doble y cuatro cables de cobre puro de 1,2 MM y está a salvo. MOS de potencia de baja resistencia de 100 V/210 A, entrada de alta potencia y alta corriente, adecuado para LED de alta potencia, uso del motor
2. Hay protección antirretroceso MOS de entrada, no se preocupe por la conexión de entrada y queme la fuente de alimentación
3. La protección de batería baja no daña el módulo de alimentación ni la batería debido a una descarga excesiva de la batería cuando se recibe entrada de la batería.

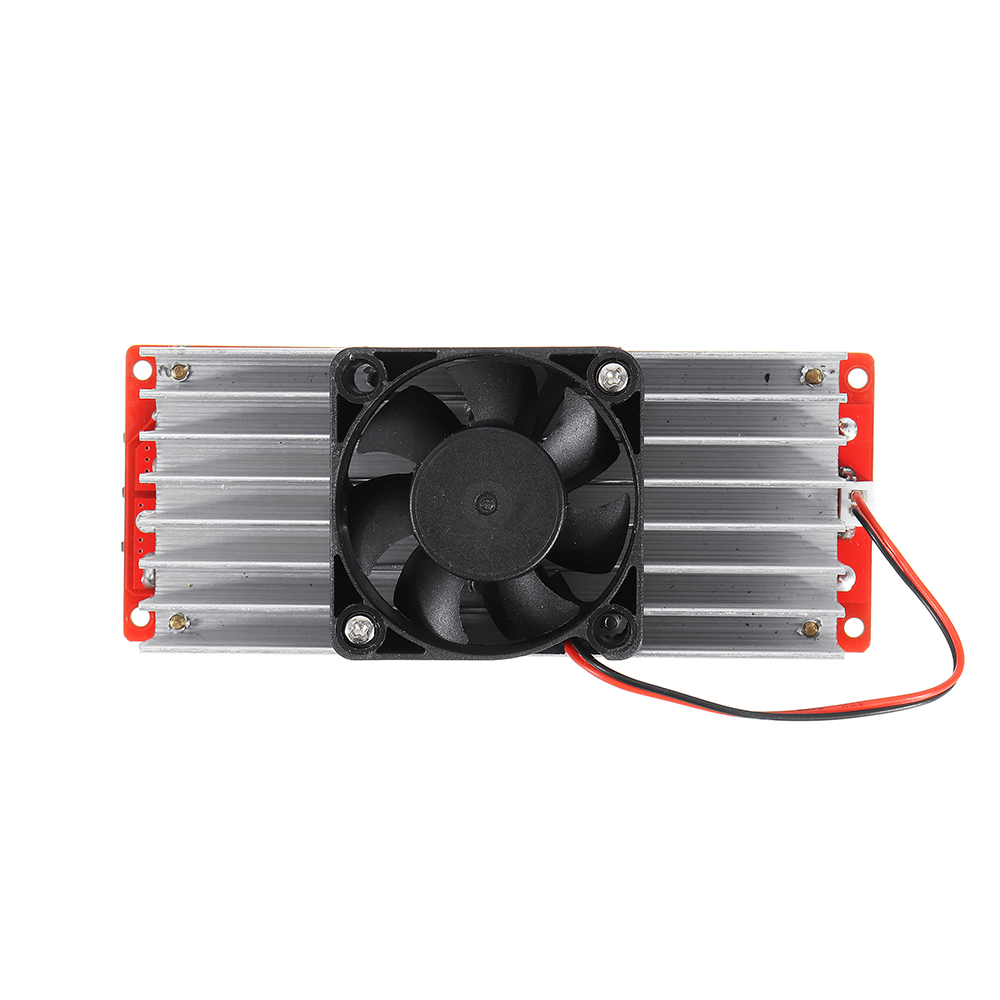

4. Disipador de calor engrosado y ventilador de control de temperatura inteligente para disipación de calor.

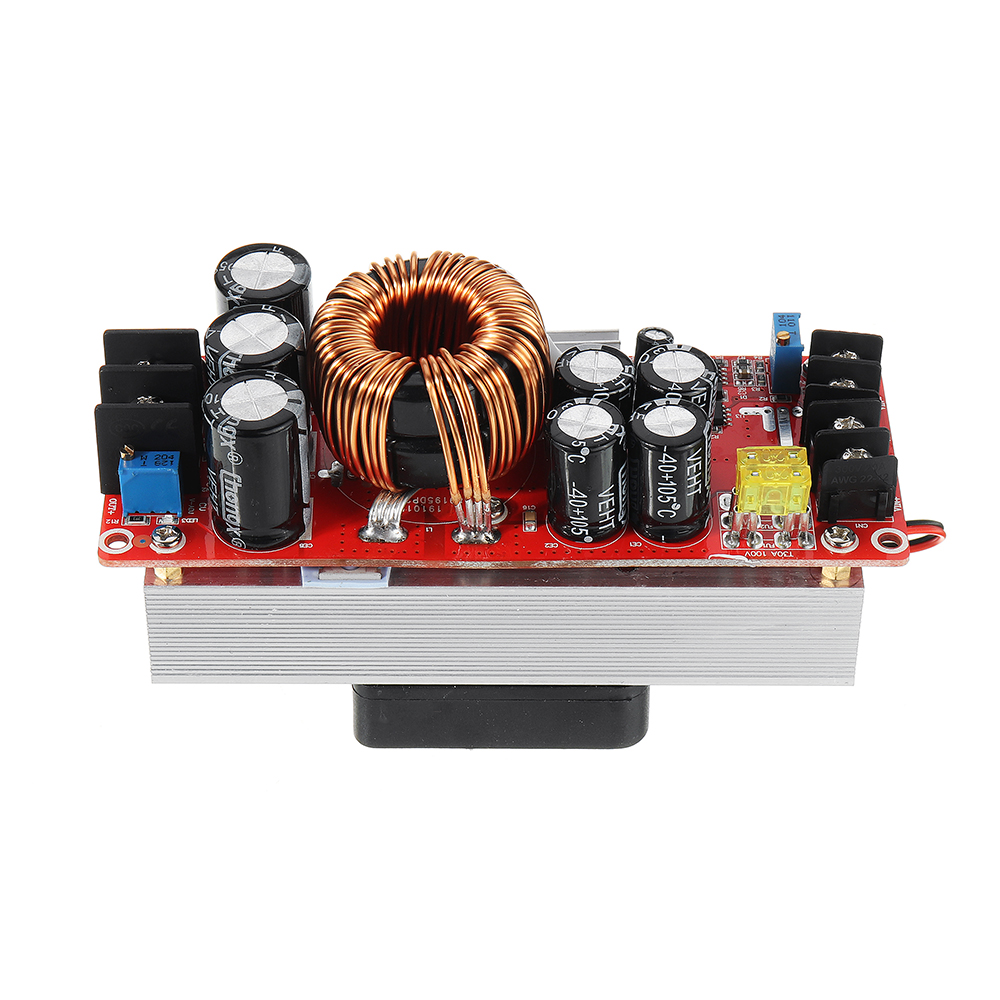

Regulacion de voltaje:

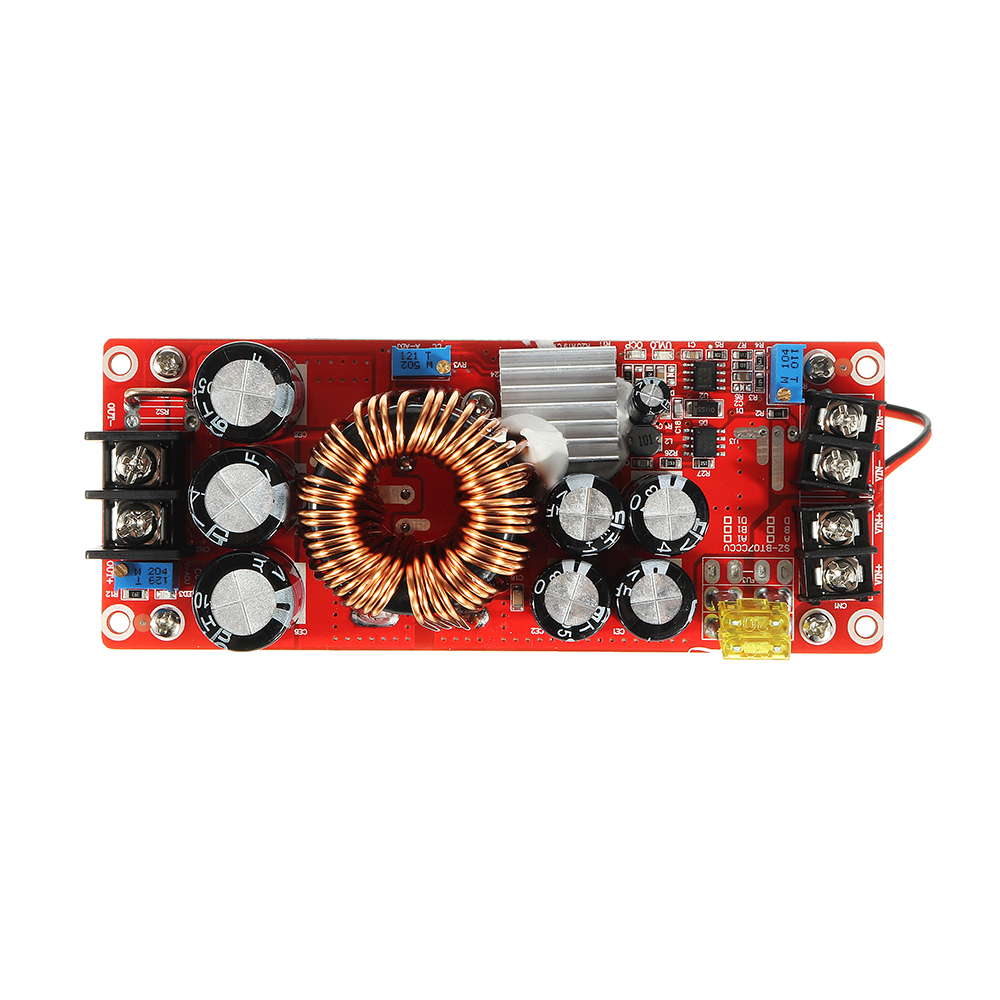

Cuando la fuente de alimentación esté descargada, use un destornillador de punta plana para ajustar el potenciómetro "V-ADJ" del terminal de salida (marcado en la figura a continuación) para aumentar en el sentido de las agujas del reloj y en el sentido contrario a las agujas del reloj para ajustar). Debido a que la capacidad del capacitor de salida es grande, el voltaje de salida es Cuando el voltaje alto se ajusta a un voltaje bajo, la reacción será más lenta. El ajuste del instrumento es menor. (El voltaje de salida predeterminado se ajusta al envío de 19 V. Si necesita ajustar otros valores de voltaje, explique o deje un mensaje)
Regulación actual:
Ajuste el potenciómetro "CC A-ADJ" en el sentido contrario a las agujas del reloj durante unas 30 vueltas, ajuste la corriente de salida al mínimo, conecte la carga, como la batería LED, y ajuste el potenciómetro "CC A-ADJ" en el sentido de las agujas del reloj a la corriente que necesita. Para cargar la batería, después de descargar la batería, se conecta a la salida y ajusta el CC A-ADJ a la corriente que necesita. Al cargar, asegúrese de usar la batería descargada para ajustar la batería. Cuanto mayor sea la carga, menor será la corriente de carga. El ESC de salida predeterminado se envía a 3A. Si necesitamos ajustar el valor actual de las instrucciones o mensaje. No use la salida de cortocircuito para ajustar la corriente, la estructura del circuito del módulo boost no se puede ajustar por cortocircuito,
Introduzca el ajuste de protección de batería baja:
La protección de batería baja evita principalmente la descarga excesiva de la batería cuando la energía de entrada es la batería. El voltaje de la batería es demasiado bajo para dañar el módulo de alimentación y la batería. La entrada también es la protección de bajo voltaje al cambiar la fuente de alimentación.
Método 1: Por ejemplo, configure la protección de batería baja de batería de 12 V. Conecte un voltaje de 10 V al terminal de entrada del módulo de potencia. Utilice un destornillador de punta plana para ajustar RV1 (el valor del voltaje de protección en el sentido de las agujas del reloj aumenta, el voltaje de protección en el sentido contrario a las agujas del reloj se reduce) hasta que se encienda la lámpara UVLO. En este momento, el voltaje de protección de batería baja es de 10V. Cuando el voltaje cae a 10V, el módulo de potencia no sube (el voltaje de entrada es igual al voltaje de salida). Solo después de que el voltaje de entrada sea superior a 10 V, la fuente de alimentación comienza a reanudar el impulso.
Método 2: Introduzca la batería o cambie la fuente de alimentación. Si la lámpara UVLO de la placa está apagada, ajuste el potenciómetro RV1 en el sentido contrario a las agujas del reloj para iluminar la lámpara UVLO y luego gírelo en el sentido de las agujas del reloj dos vueltas. Si la lámpara UVLO está encendida, gire el potenciómetro RV1 en el sentido de las agujas del reloj, apague la lámpara UVLO y luego gírela dos vueltas. (Adaptarse al voltaje de 8V-45V)
1 módulo de corriente constante de impulso de 1500 W
