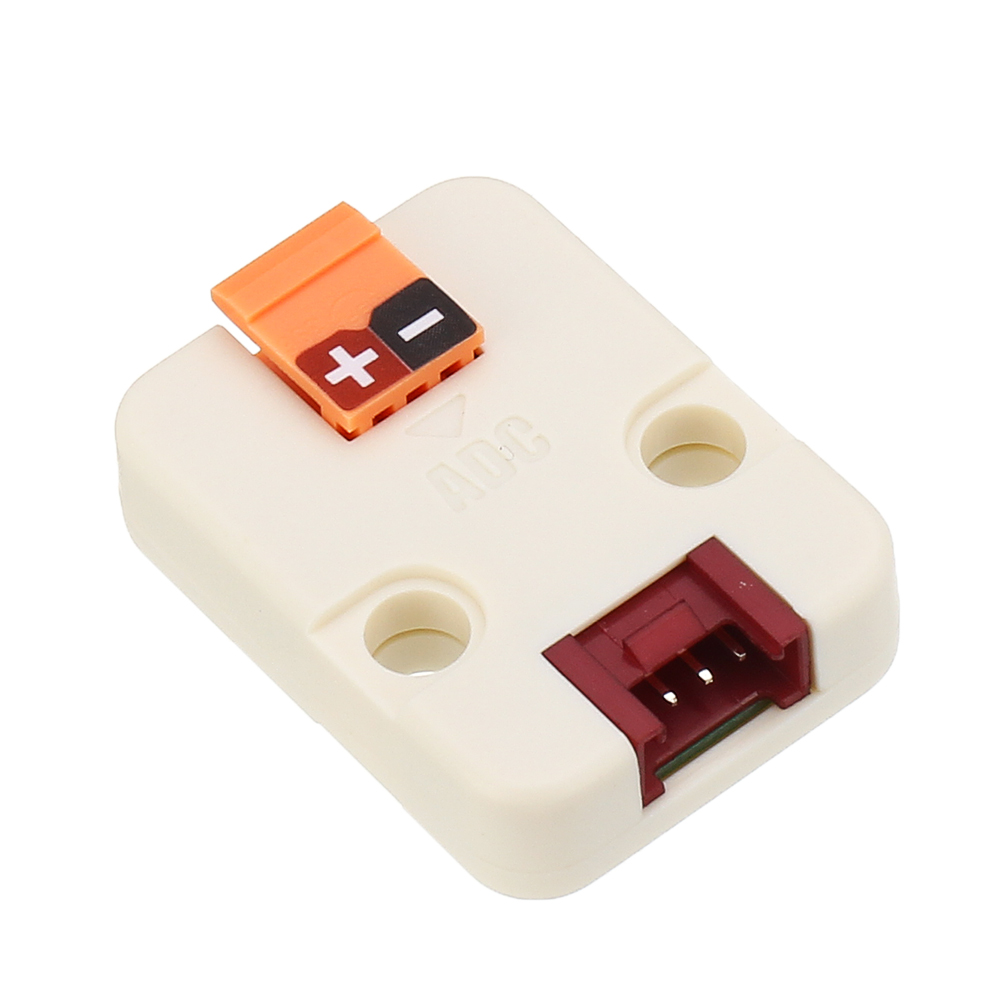

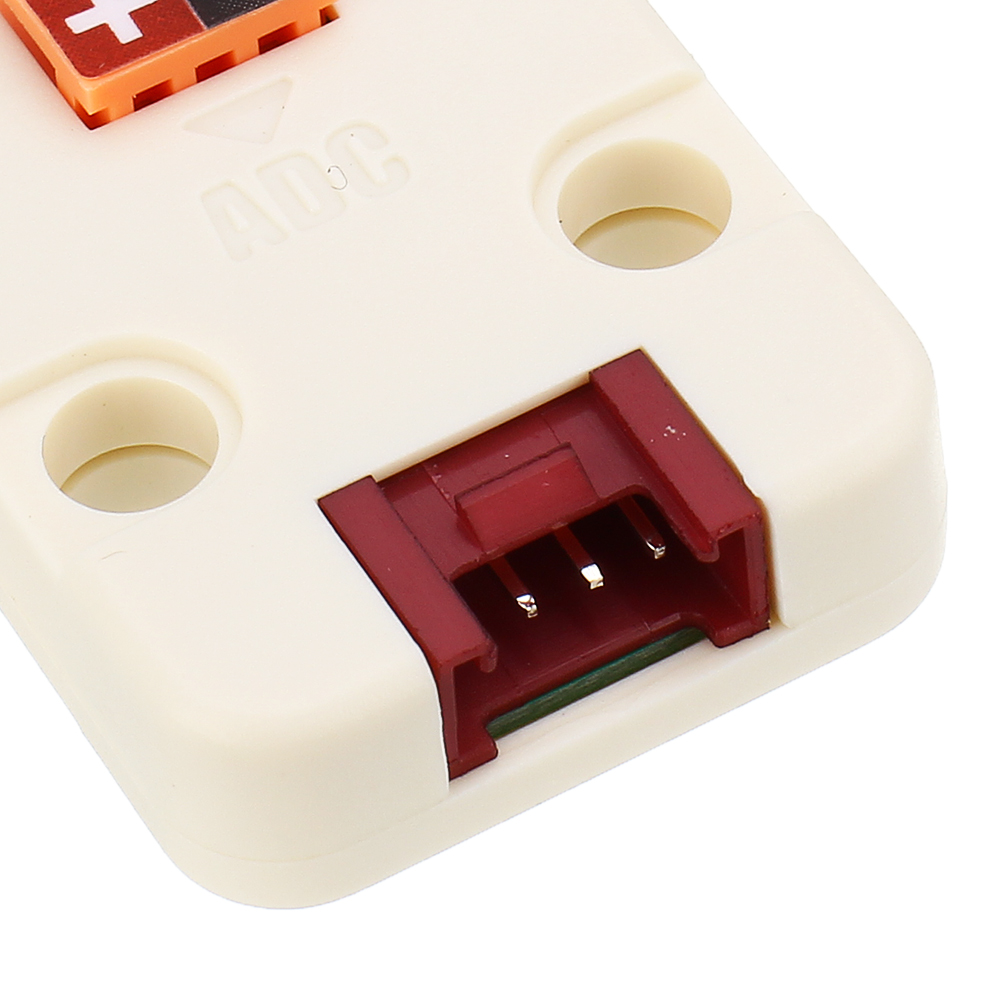

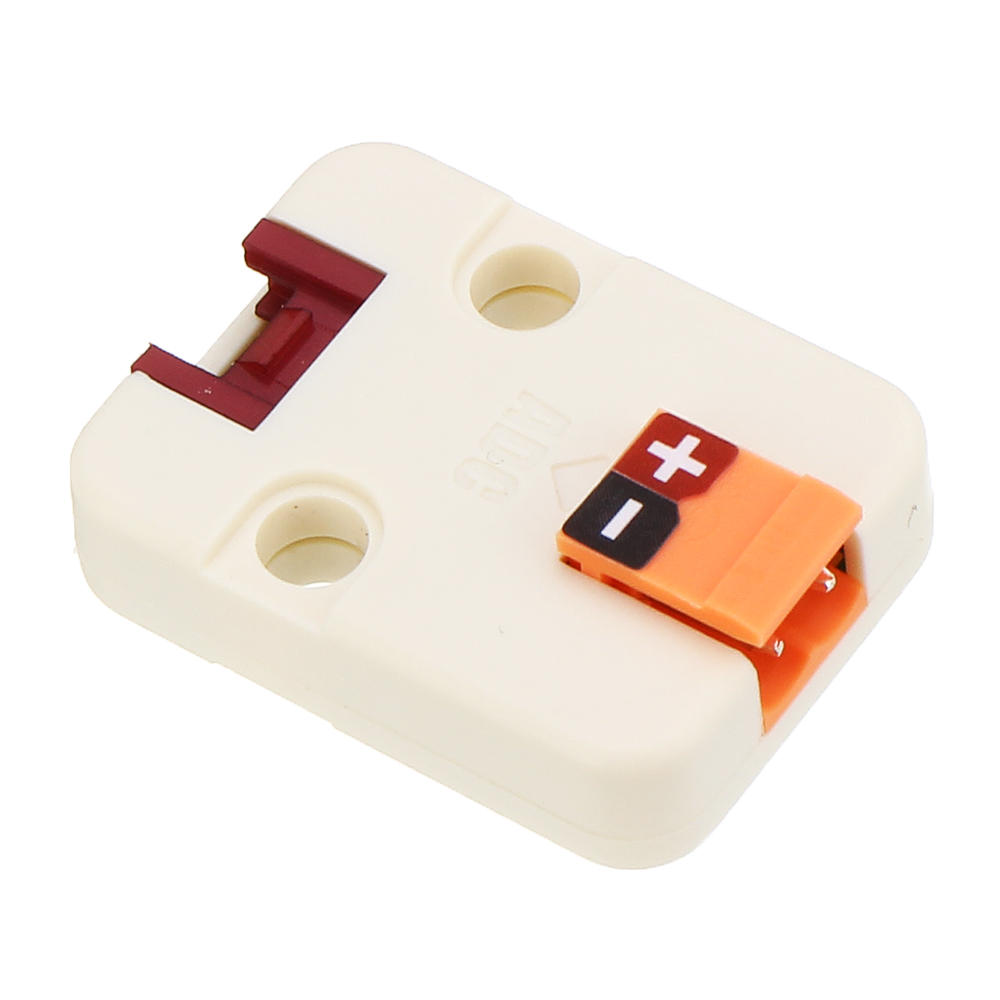

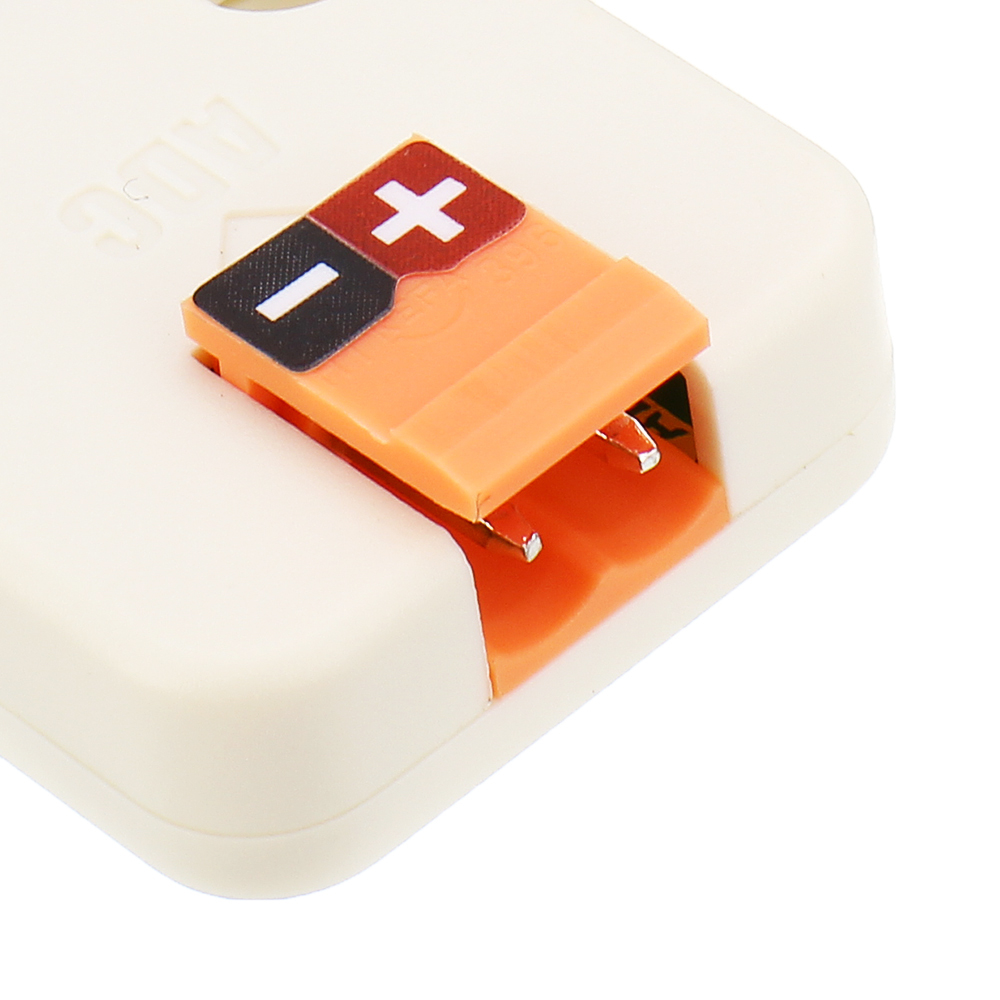

Elecbee Módulo ADC 16 Bit I2C GROVE ADS1100 Módulo 0V a 12V Placa de desarrollo de convertidor analógico a digital
SKU: EB0050733
Favoritos
Características principales
Mostrar más
Descripción
Descripción:
ADCintegrado con ADS1100, que es un convertidor A/D de1ta-s1gma totalmente diferencial, de 16 bits y autocalibrado. Se comunica a través de una interfaz I2C, lo que significa que puede recopilar datos AD a través de PortA en el núcleo M5 de esta unidad para mejorar su rendimiento A/D.
La dirección I2C es 0x48.
Especificaciones del producto:
- SISTEMA COMPLETO DE ADQUISICIÓN DE DATOS EN UN PEQUEÑO PAQUETE SOT23-6
- 16 BITS SIN CÓDIGOS FALTANTES
- INL: 0.0125% de FSR MAX
- AUTOCALIBRACIÓN CONTINUA
- CONVERSIÓN DE CICLO ÚNICO
- GANANCIA PROGRAMABLE GANANCIA DEL AMPLIFICADOR = 1, 2, 4 U 8
- RUIDO BAJO: 4µVp-p
- TASA DE DATOS PROGRAMABLE: 8SPS a 128SPS
- RELOJ SISTEMA INTERNO
- INTERFAZ I2CTM
- FUENTE DE ALIMENTACIÓN: 2.7V a 5.5V
- CONSUMO DE CORRIENTE BAJO: 90µA
- DISPONIBLE EN OCHO DIRECCIONES DIFERENTES
- Dos agujeros compatibles con Leg0
- Tamaño del producto: 32,5 mm x 24,1 mm x 10,2 mm
- Peso del producto: 5,9 g
SOLICITUD:
- Adquisición de señales de ECG
- Medición de la presión arterial
- Dinamómetro

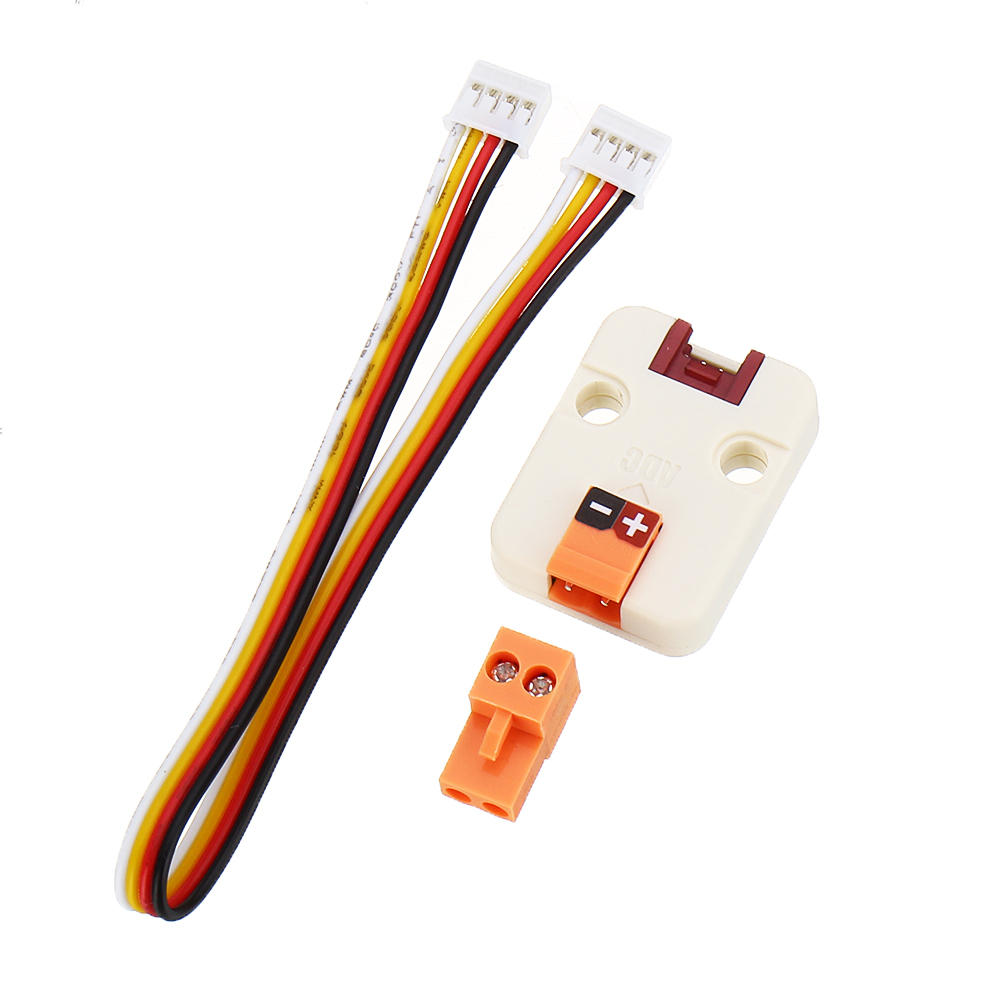

El paquete incluye:
- 1x unidad ADC

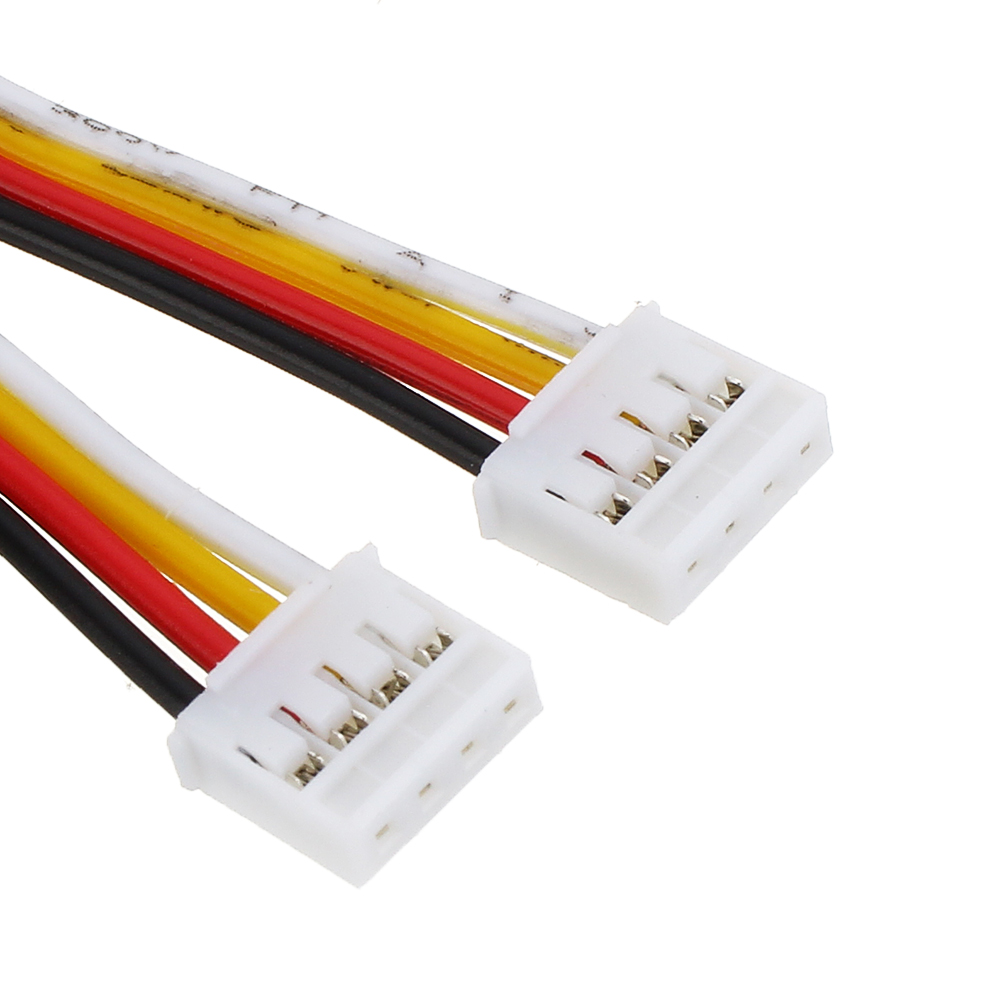

- 1 cable de arboleda.
- 1 enchufe macho HT3.96 (2 pines)
Enlace relacionado:
-
Vídeo oficial: https://www.youtube.com/channel/UCozgFVglWYQXbvTmGyS739w
-
Foro: http://forum.m5stack.com/
-
Ficha de datos-ADS1100:https://img.elecbee.com/eb/download/pdf/ADS1100.PDF
Ejemplo:
1. para IDE
El siguiente código está incompleto (solo para uso). Si desea el código completo, haga clic enaquí: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/ADC//ADC_ADS1100.
2. flujo de interfaz de usuario
Si desea el código completo, haga clic enaquí: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/ADC/UIFlow.
Esquemático:
PinMapa:
| Núcleo M5 (ARBOLA A) | GPIO22 | GPIO21 |
