Elecbee ZK-4KX CNC DC DC Buck Boost Converter CC CV 0.5-30V 4A Módulo de potencia Fuente de alimentación regulada ajustable para carga de batería solar

Name: Elecbee ZK-4KX CNC DC DC Buck Boost Converter CC CV 0.5-30V 4A Módulo de potencia Fuente de alimentación regulada ajustable para carga de batería solar
Brand: Elecbee
SKU: EB0045206
Price: 11.04 USD
Availability: InStock

SKU: EB0045206

Favoritos

Características principales

1. La pantalla LCD puede mostrar el voltaje de entrada/salida, la corriente de salida/potencia de salida/capacidad de salida/tiempo de salida;

2. El ajuste CNC, preciso y rápido, puede aumentar y disminuir el voltaje, el voltaje de salida se puede ajustar a voluntad de 0,5 a 30 v, la corriente límite 0-4a se puede ajustar a voluntad;

3. Protección de conexión antirretroceso del extremo de entrada, que no se quemará;

4. Riego antirretroceso en el extremo de salida, no se necesita un diodo de riego antirretroceso adicional para cargar la batería;

5. El módulo se puede configurar para abrir/cerrar de forma predeterminada;

6. Hay varios mecanismos de protección de software disponibles y el umbral de protección es ajustable. Cuando los parámetros de trabajo del módulo superan el umbral de protección, la salida se cerrará automáticamente.

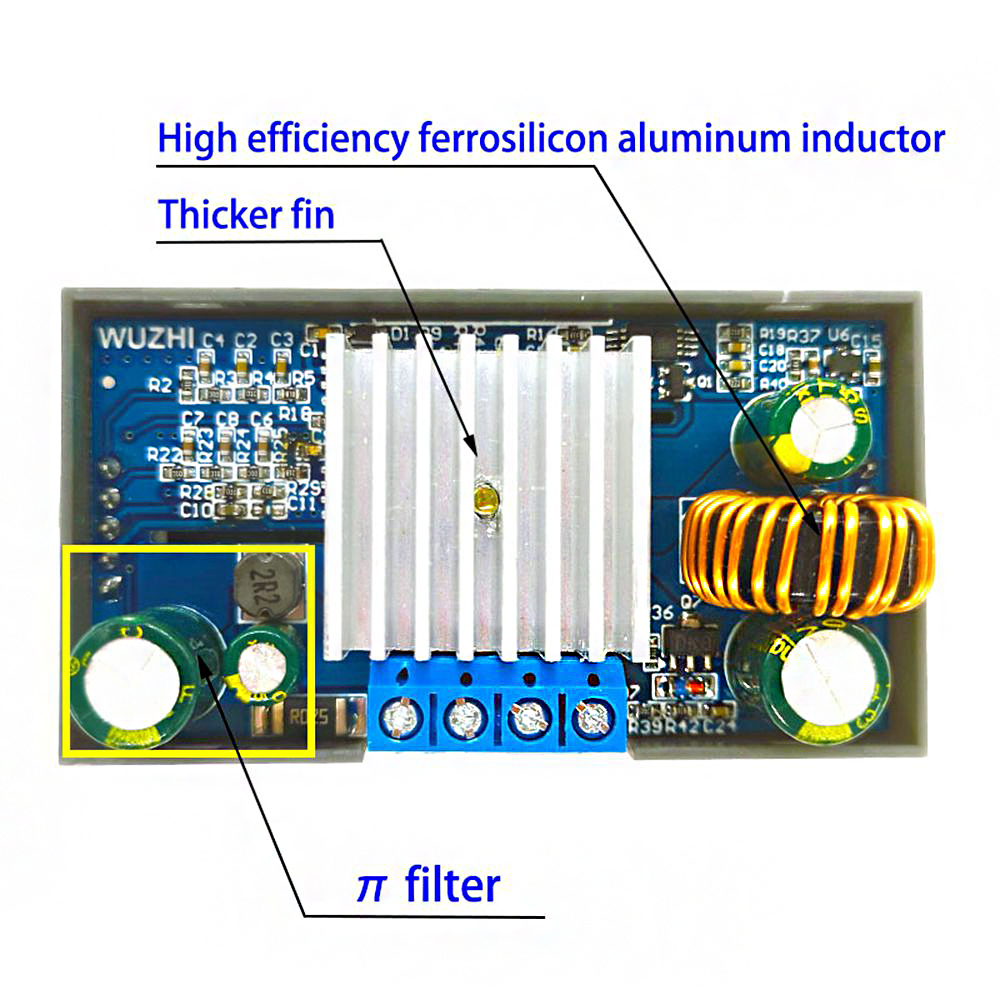

7. La ondulación de salida es pequeña y el filtro PI está disponible;

8. Espesar las aletas del radiador.

Especificaciones:

Voltaje de entrada: 5.0-30v

Voltaje de salida: 0.5-30v

Corriente de salida: puede funcionar de manera estable a 3A durante mucho tiempo y puede alcanzar 4A con una disipación de calor mejorada

Potencia de salida: disipación de calor natural 35 W, fortalecer la disipación de calor 50 W

Resolución de visualización de voltaje: 0,01 V.

Resolución de pantalla actual: 0.001A

Eficiencia de conversión: alrededor del 88%

Arranque suave: sí (con alta potencia y el módulo de carga puede fallar al arrancar)

Mecanismo de protección:

Entrada de conexión anti-reversa;

Salida de riego antirretroceso;

Protección de bajo voltaje de entrada (4.8-30V ajustable, predeterminado 4.8v)

Protección contra sobretensión de salida (0,5-31 V ajustable, 31 V por defecto)

Protección contra sobrecorriente de salida 0-4.1a (ajustable, predeterminado 4.1a)

Protección contra sobrecarga (0-50w ajustable, 50W por defecto)

Protección contra sobrecalentamiento (80-110 ℃ ajustable, predeterminado 110 ℃)

Protección de tiempo de espera (0-100h ajustable, apagado por defecto)

Protección de supercapacidad (0-60ah ajustable, desactivada de forma predeterminada)

Frecuencia de funcionamiento: 180KHZ

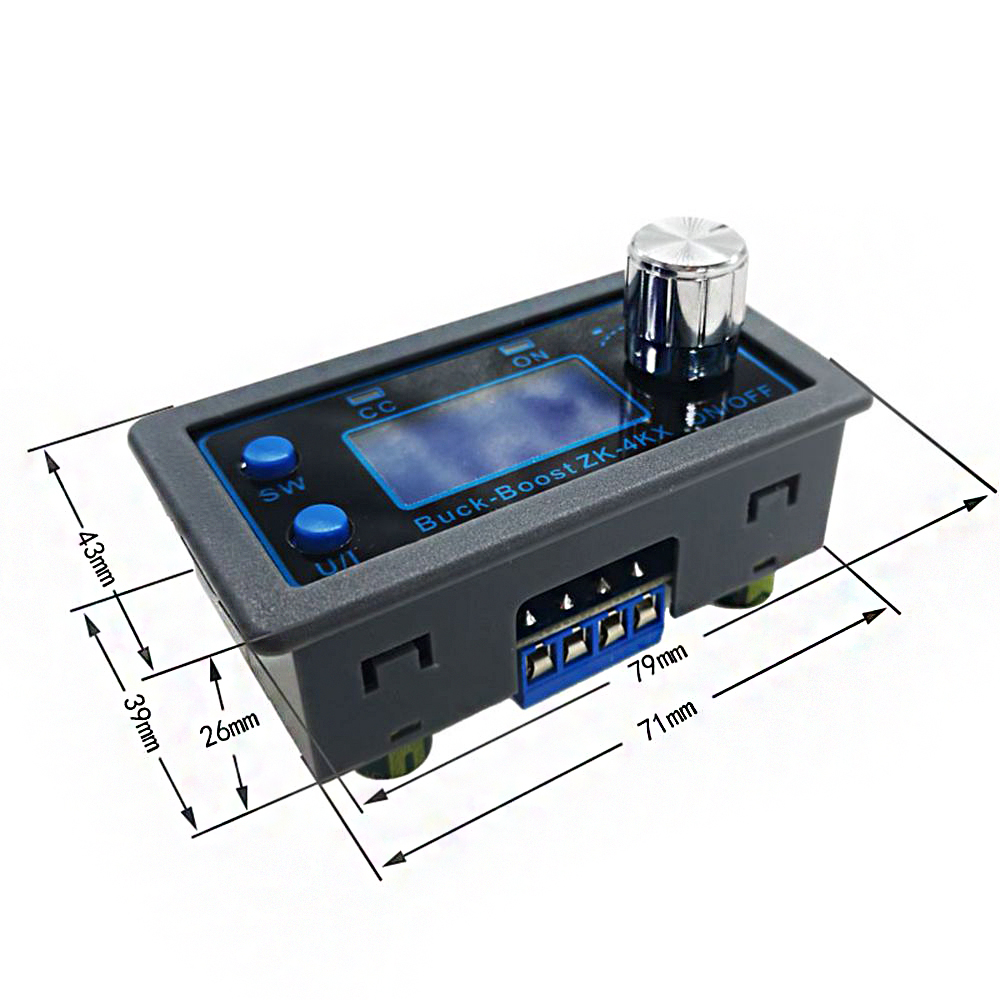

Dimensiones: 79mmx43mmx26mm

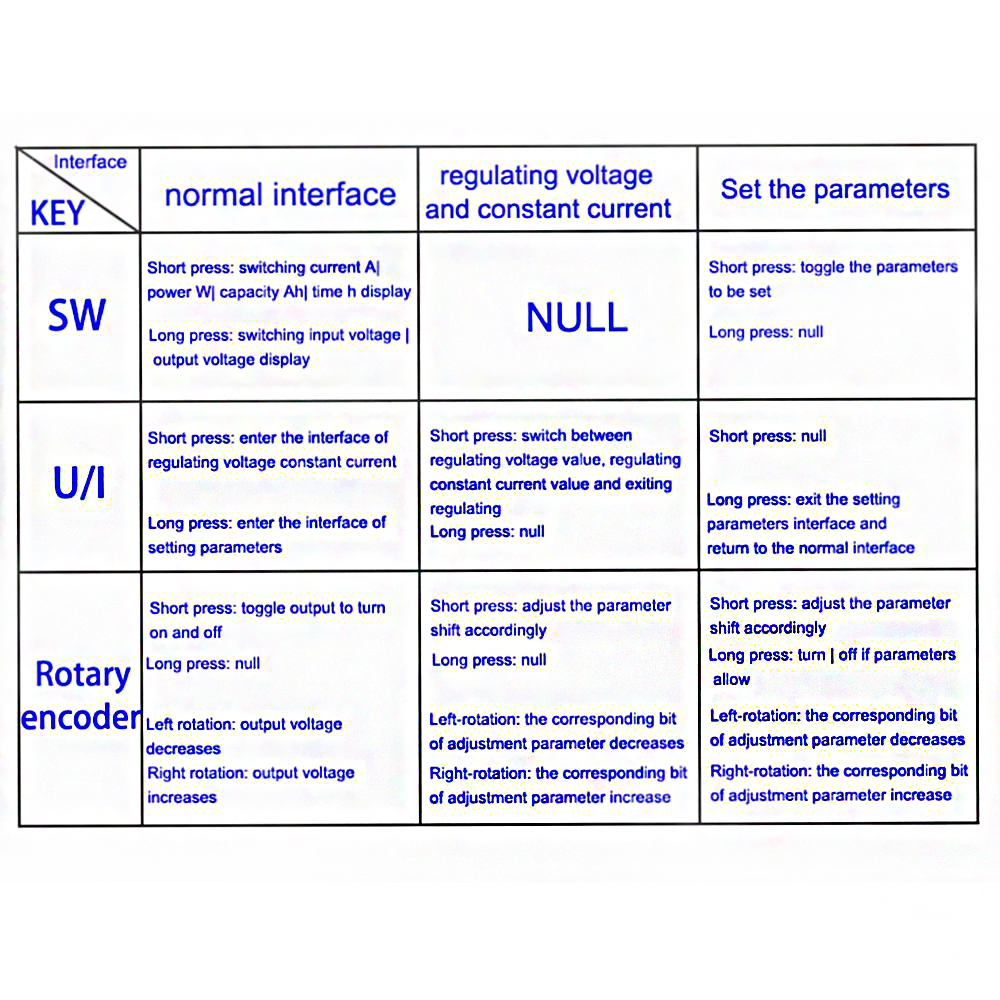

Metodo de uso:

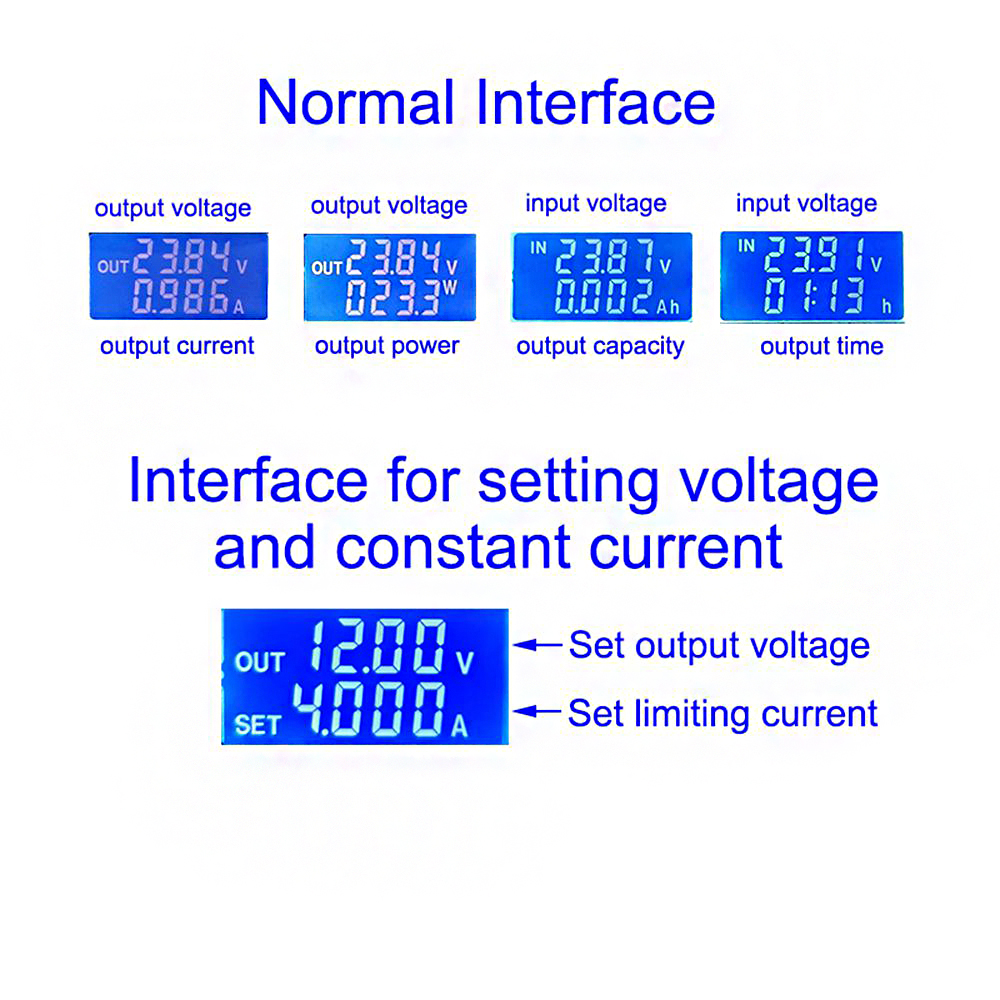

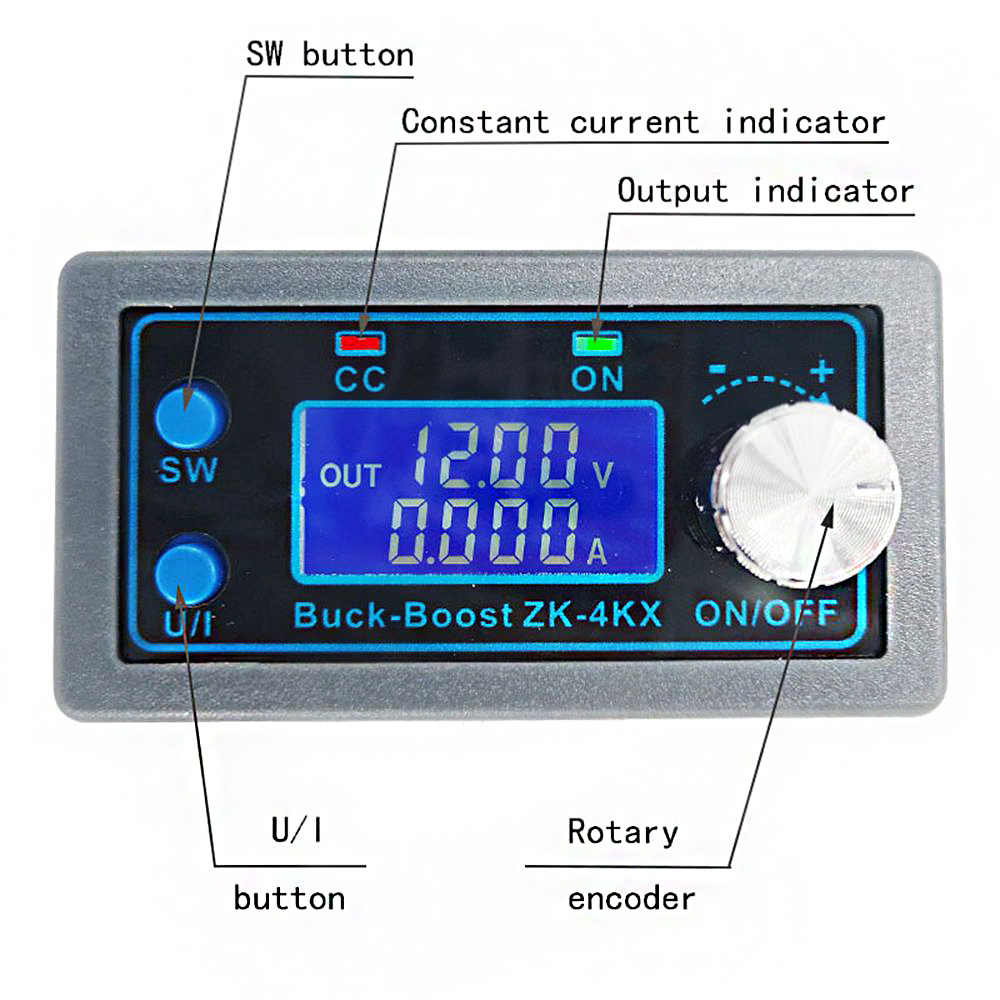

1. Cambie los parámetros de visualización: en la interfaz normal, presione SW para cambiar la pantalla debajo de la pantalla de visualización y cambie el contenido de la pantalla entre la corriente A potencia W capacidad Ah tiempo h. Mantenga presionado el botón SW para cambiar la visualización de enlace ascendente en la pantalla pantalla y cambie el contenido de la pantalla entre el voltaje de entrada IN y el voltaje de salida OUT.

2. Establezca el voltaje de salida: presione el botón U/I en la interfaz normal para ingresar a la interfaz de configuración de corriente constante de voltaje. Se puede ver que un cierto dígito del valor del voltaje de salida está parpadeando. Gire el codificador hacia la izquierda y hacia la derecha para ajustar el mayor y el menor. Presione brevemente el codificador giratorio para elegir qué bit de voltaje de salida configurar. Después de configurar, presione el botón U/I 2 veces para volver a la interfaz normal. O vuelva automáticamente a la interfaz normal después de detener la operación durante 10 s.

3. Establezca el valor de corriente constante (es decir, el valor de corriente máximo permitido por el módulo) -- presione el botón U/I en la interfaz normal para ingresar a la interfaz de corriente constante de voltaje de configuración. Luego presione el botón U/I y cambie a establecer un valor de corriente constante. Puede ver un poco del valor actual constante de configuración parpadeando. Gire el codificador giratorio hacia la izquierda y hacia la derecha para ajustar el mayor y el menor. Presione brevemente el codificador giratorio para elegir qué bit establecer el valor de corriente constante. Después de configurar, presione U / I para salir de la interfaz de corriente constante de voltaje de configuración y volver a la normalidad interfaz. O regrese automáticamente a la interfaz normal después de detener la operación durante 10 segundos.

4. Establezca el estado de encendido/apagado predeterminado del módulo encendido: mantenga presionado U/I en la interfaz normal para ingresar a la interfaz de configuración de parámetros. Puede ver que muestra "OPEN OFF" o "OPEN ON". "ABRIR APAGADO" significa que la salida se apaga de manera predeterminada cuando la energía está encendida, y "ABRIR ENCENDIDO" significa que la salida se enciende de manera predeterminada cuando la energía está encendida. Mantenga presionado el codificador giratorio para cambiar dos estados. Después de configurar, mantenga presionado U /I para volver a la interfaz normal.

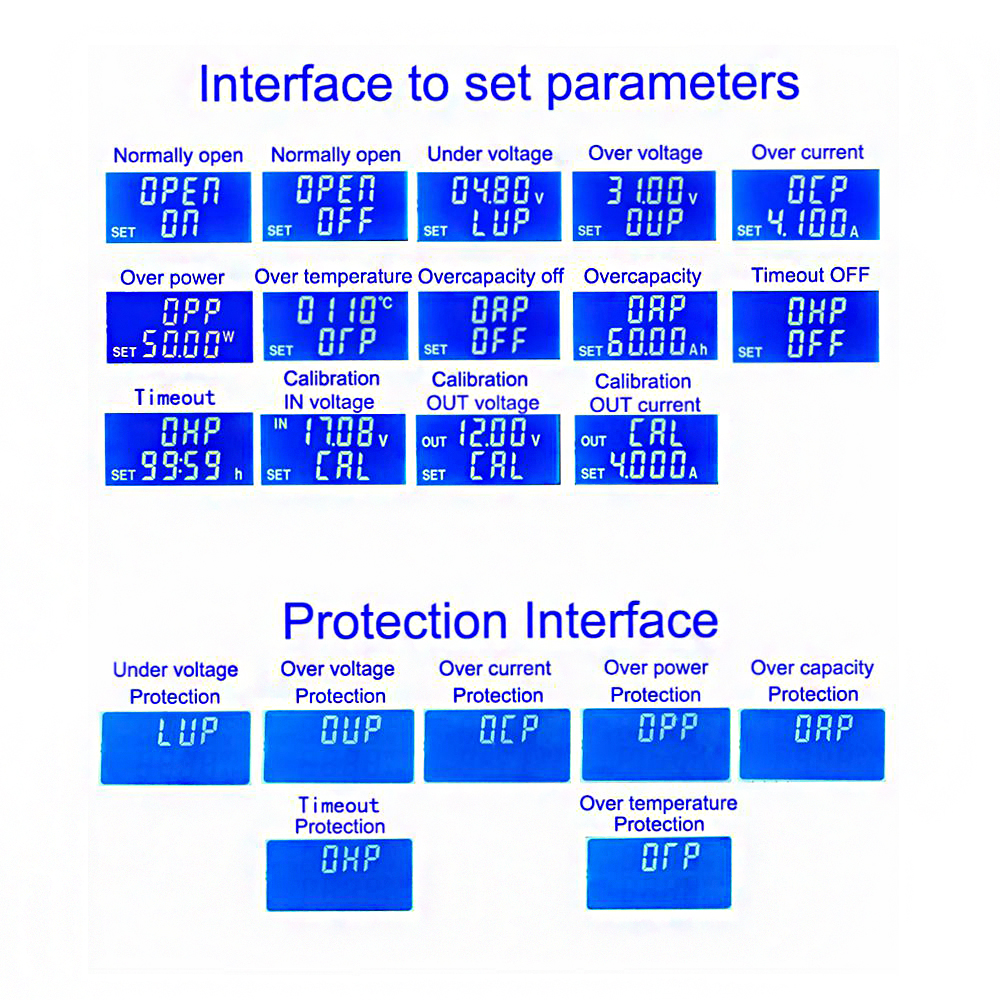

5. Configuración de los parámetros de protección en estado y umbral: mantenga presionado U/I para ingresar a la interfaz de configuración de parámetros en la interfaz normal. Presione SW hasta que aparezca la protección que desea. LUP: umbral de protección contra bajo voltaje; OUP: umbral de protección contra sobrevoltaje ;OCP: umbral de protección contra sobrecorriente;OPP: umbral de protección contra sobrealimentación;OAP: umbral de protección de ultracapacidad;umbral de protección de tiempo de espera OHP;OTP: umbral de protección contra sobretemperatura. parámetro de protección. Mantenga presionado el codificador rotatorio para activar o desactivar los parámetros de protección (solo la protección de tiempo de espera y la protección de supercapacidad se pueden configurar para activar/desactivar, y otros parámetros de protección se activan de forma predeterminada). Gire el codificador hacia la izquierda y hacia la derecha. para hacer que los parámetros sean más grandes y más pequeños. Después de configurar, mantenga presionado U/I para volver a la interfaz normal.

6. Voltaje y corriente de calibración: presione el botón U/I para ingresar a la interfaz de configuración de parámetros en la interfaz normal. Presione SW hasta que aparezca una interfaz de parámetros con CAL. La interfaz de voltaje de entrada de calibración con el símbolo CAL + IN + V; la salida de calibración interfaz de voltaje con el símbolo CAL+OUT+V; la interfaz de corriente de salida de calibración con el símbolo CAL+OUT+A. Gire el codificador hacia la izquierda y hacia la derecha para ajustar el tamaño de los parámetros. Después de completar el ajuste, mantenga presionado el codificador rotatorio para confirme que se completó el ajuste y que el valor del parámetro ya no parpadea. Mantenga presionado U/I para volver a la interfaz normal.

Nota: para garantizar la precisión de la calibración, solo se puede iniciar el voltaje de calibración: por encima de 12 V; corriente de calibración: inicie la calibración solo cuando la corriente sea superior a 1 A.

Consejos:

1. Está prohibida la conexión corta entre la entrada IN y la salida OUT del módulo, o la función de corriente constante fallará.

2. ¡Asegúrese de que el momento de potencia de la fuente de alimentación exceda la potencia requerida de la carga de salida!

3. Si el módulo quiere salir con carga completa, el voltaje de entrada debe ser superior a 8V. Cuando el voltaje de entrada es de 5 V, la potencia de salida es de aproximadamente 15 W. El valor máximo de corriente del módulo es de 4 A, sujeto a la potencia de salida máxima, como 17 V, la corriente no debe ser superior a 2 A.

4. Cuando este módulo se use por encima de 3A y 35W, ¡fortalece la disipación de calor!

5. El módulo tiene una función de protección de bajo voltaje de entrada, que es de aproximadamente 4,8 v de forma predeterminada (se puede configurar), y la salida se desconectará automáticamente después de que el valor sea inferior a este valor (tenga en cuenta que el voltaje en el puerto del módulo es inferior que el umbral de protección de bajo voltaje, y cuando la corriente de entrada es relativamente grande, no ignore el voltaje parcial en el cable de entrada).
