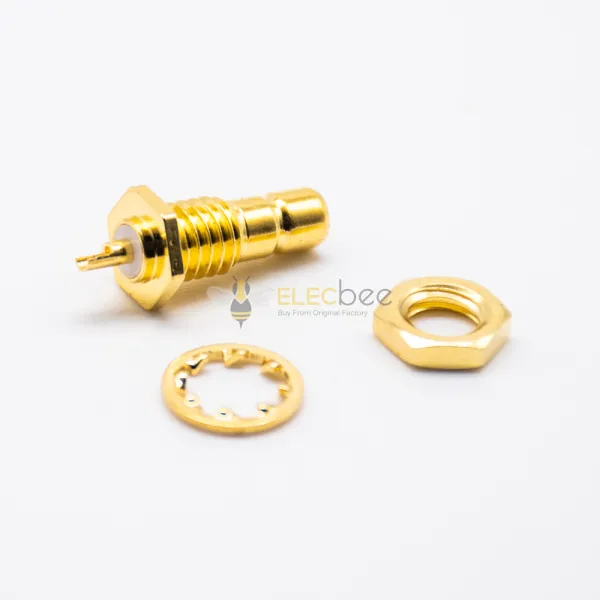

SMB Coaxial Connector Bulkhead Female Panel Mount (Solder Pot)
- jack/femelle, passe-cloison, droit/180°, montage sur panneau, 50 Ω ;
- Conception de couplage encliquetable pour une installation rapide ;
- Avec des performances de bande de bord et une faible réflexion ;
- Pour réduire vos coûts en utilisant un processus de moulage sous pression dans des zones non critiques.
- Haute qualité avec 30 jours de remboursement à 100 % ;
- De l'usine d'origine OEM, même qualité avec un bien meilleur prix.
Application principale des connecteurs SMB :
Aéronautique et Défense :Bancs d'essai
Technologie:Télémétrie
Véhicule commercial:GPS
Télécommunications :Stations de base sans fil, système mobile cellulaire
Données de communication:Routeurs, WIFI, cartes radio
Industriel:Communications M2M, Contrôles de processus, Systèmes vidéo, Instrumentation
- Attributs de marchandise
-
Attribut de produit
Valeur d'attribut
Chercher
-
Matériel corporel
Cooper
-
Méthode d'installation
Montage de panneau
-
Caractéristiques d'installation
Cloison
-
Genre
Femelle
-
Direction
Droit
-
polarité
Standard
-
Type de terminal
Coupe Solder
-
Fonction
Autres
-
enrobage
Plaquage d'or
-
Impédance
50 euros
-
Connexion de conducteur extérieure
Sans
- Détails du produit
Caractéristiques électriques
- Impédance : 50 ohms
- Plage de fréquences : 0 à 4 GHz
- VSWR : type droit ≦ 1,3 max / type R/A ≦ 1,5 max
- Tension de tenue diélectrique :
1 000 V eff min pour RG316, RG402
750 Vrms min. pour RG178 - Tension de travail:
335 Veff max. pour RG316, RG402
250 V eff max. pour RG178 - Résistance de contact centrale ≦ 6,0 mΩ (Milliohms max.)
- Résistance de contact externe 1,5 mΩ (Milliohms max.)
- Résistance d'isolement ≧ 1 000 mΩ (Mégohms min.)
Charactéristiques mécaniques
- Couplage : Snap-on
- Rétention des contacts : 4 lb min.
- Durabilité d'accouplement : ≧500 cycles (pour le contact en cuivre au béryllium)
Caractéristiques environnementales
- Caractéristiques environnementales : -65°C ~ +155°C
- Vibration : Méthode MIL-STD-202204
- Résistance à la corrosion : MIL-STD-202 Méthode 101
Matériel:
| Partie | Matériel | Finir |
| Corps | Laiton | Or |
| Broche de contact centrale | Laiton | Or |
| Isolant | PTFE | ------ |
