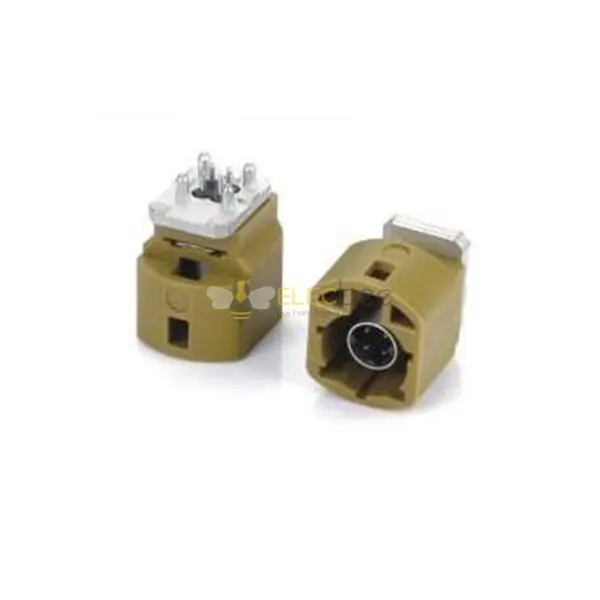

HSD 4 broches K codage connecteur de véhicule droit mâle Curry SDARS Satellite pour PCB
Caractéristiques et avantages
- HSD LVDS, 4 broches, code K, connecteur mâle, droit 180 degrés, connecteur de véhicule, carte PCB
- 14 codes de clé mécaniques et de couleur différents
- Boîtier en plastique robuste avec fonction de verrouillage et bruit de clic audible
- Conditionnement en bande et bobine pour le placement automatique des composants
- Unités scellées disponibles
- Les applications incluent l'automobile, le satellite de positionnement global, la radio par satellite, le Bluetooth, le diagnostic à distance du véhicule, les systèmes d'infodivertissement, etc. ;
- Pré-assemblé avec différents connecteurs RF au choix. La taille et la longueur du câble peuvent être personnalisées ;
- Haute qualité avec 30 jours de remboursement à 100 % ;
- De l'usine d'origine OEM, la même qualité avec un prix bien meilleur.
- Attributs de marchandise
-
Attribut de produit
Valeur d'attribut
Chercher
-
Matériel corporel
Plastique
-
Méthode d'installation
Mont PCB / Mont de panneau
-
Caractéristiques d'installation
OffsetType/Through Hole
-
Genre
Mâle
-
direction
Droit
-
Impédance
100 Ω
-
Nombre de postes
4 broches
-
Codage
K
-
Méthode d'accueil
Baïonnette
- Détails du produit
Connecteurs HSD
- Connecteurs FAKRA de données haute vitesse (HSD)
- La série FAKRA (Fachkreis Automobil) avec ses connecteurs High-Speed Data FAKRA. Les connecteurs FAKRA à une broche ne sont plus adaptés aux applications nécessitant des débits de transmission de données plus élevés. Les connecteurs à quatre broches HSD FAKRA répondent à ces exigences avec leur système à impédance contrôlée de 100 ohms, offrant des vitesses élevées et une transmission de signal de qualité supérieure. Ces connecteurs haut débit sont conçus pour répondre aux exigences RF dans diverses applications télématiques et multimédias. Ils fournissent des interfaces RF performantes et économiques aux normes FAKRA et USCAR. Leur conception basée sur SMB comprend plusieurs boîtiers en plastique à code couleur pour assurer des connexions précises, ainsi que pour répondre aux spécifications automobiles.
- Les connecteurs HSD FAKRA d'Elecbee sont idéaux pour les applications automobiles et sont conçus pour répondre aux exigences opérationnelles et environnementales du service de radio audionumérique par satellite (SDARS), du système mondial de communications mobiles (GSM) et du système de positionnement global (GPS).
Applications
- Appareils photo
- Capteurs pour la détection, l'évaluation et la réaction
- Calcul haute performance
- Antenne radio
- Télématique GPS ou navigation
- Infodivertissement & télévision
- Communication mobile
- Applications RF Bluetooth / Wi-Fi
- Télécommande radiofréquence pour entrée sans clé
- Chauffage d'appoint du véhicule
Codage HSD
Dimensions des interfaces
Câblage HSD
| Propriétés électriques | |
| Impédance caractéristique | 100Ω |
| Gamme de fréquences | CC-6 GHz |
| Tenir la tension | 250 Vrms |
| Courant de travail | ≤3A CC @85℃ température ambiante |
| Résistance de contact du conducteur interne | 10 mΩ maximum (initial) |
| Résistance de contact du conducteur extérieur | 7,5 mΩ Max (initial) |
| Perte de retour | ≥20dB 1GHz |
| Perte d'insertion | ≤0.1dB, DC-2GHz |
| La resistance d'isolement | 1000 MΩ Min |
| Décalage interne/inter-paire | ≤5ps/≤25ps |
| diaphonie proche/lointain | ≤5ps/≤25ps |
| Comportement mécanique | |
| Bouchon résistant | 25 cycles Min |
| Rétention d'accrochage | 110 N Min |
| Force de retrait | 5 N Min |
| Force d'insertion | 30 N maximum |
| Force d'insertion étanche (tête unique) | 45 N maximum |
| Caractéristiques environnementales | |
| Température d'utilisation | -40℃ à +105℃ |
| Cycle de chaleur humide | USCAR-2, paragraphe 5.6.2 |
| Vibrations et chocs mécaniques | USCAR-2, paragraphe 5.4.6 |
| Choc thermique | USCAR-2, paragraphe 5.6.1 |
| RoHS | √ |
| Matériel | |
| Coquille | PA, PBT, EPI |
| Conducteur extérieur | Zn, CuZn, CuSn, Acier inoxydable |
| Isolant | LCP, PA, PTFE |
| Conducteur intérieur | CuBe, Cuzn, CuSn |
| couverture | PA, PBT, EPI |
| Collier | Cu |
| Boucle | PA, PBT, EPI |
| Traitement de surface | |
| Conducteur extérieur | Je, Sn, Ni |
| Conducteur intérieur | Au |
