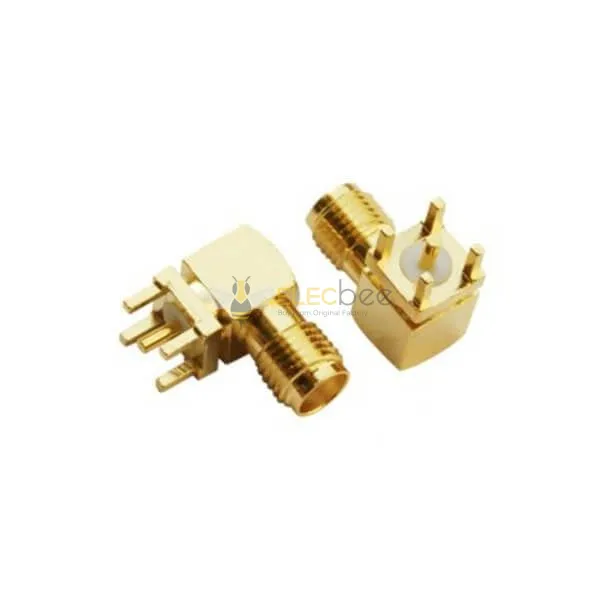

Connecteur Coaxial RF Standard SMA Jack, Type de soudure à Angle droit pour montage sur PCB, 20 pièces
Contact Sales
| votre nom* | |
| votre e-mail* | |
| Sujet* | |
| Quantité | |
| Un message | |
| nous faire parvenir | |
- Attributs de marchandise
-
Attribut de produit
Valeur d'attribut
Chercher
-
Méthode d'installation
Montage de panneau
-
Type de terminal
Type de soudure
-
Caractéristiques d'installation
Par trou
-
Fonctionnalité de coque
Angle droit
-
Genre
Jack
-
polarité
Standard
-
Impédance
50 ohms
-
enrobage
Plaquage d'or
-
Matériel corporel
Cooper
- Détails du produit
Caractéristiques électriques
- Impédance : 50 ohms
- Plage de fréquences : 0 à 6 GHz
- VSWR : type droit ≦ 1,3 max / type R/A ≦ 1,5 max
- Tension de tenue diélectrique : 1 000 V eff min pour RG142, RG405
750 Vrms min. pour RG316, RG402
500v rms min. pour RG178 - Tension de fonctionnement : 500 V rms max. pour RG142, RG405
375 Veff max. pour RG316, RG402
170 Veff max. pour RG178 - Résistance de contact centrale ≦ 6,0 mΩ (Milliohms max.)
- Résistance de contact externe ≦ 2,0 mΩ (Milliohms max.)
- Résistance d'isolement ≧ 5 x 10³ mΩ (Megohms min.)
Charactéristiques mécaniques
- Couplage : filetage 1/4-36
- Rétention des contacts : 15 po-lb min.
- Couple de serrage de l'écrou d'accouplement : 30 po-lb. min.
- Durabilité (accouplement) ≧ 500 cycles (pour contact en cuivre béryllium)
Caractéristiques environnementales
- Caractéristiques environnementales : -65 °C ~ +165 °C
- Vibration : Méthode MIL-STD-202204
- Résistance à la corrosion : MIL-STD-202 Méthode 101
Matériel:
| Partie | Matériel | Finir |
| Corps | Laiton | Au:1u" |
| isolant | TÉFLON | Blanc |
| Broche de contact centrale | Phosphore | Moi : 3u" |
