Elecbee 5 pièces 2560 R3 ATmega2560-16AU carte de développement MEGA2560 avec câble USB

Description:

Il s'agit d'une carte de commande compatible R3 Mega2560 ATmega2560-16TW (version mise à niveau) avec câble USB.
Il s'agit d'un ATmega2560 car la carte de développement de microcontrôleur de base elle-même a 54 groupes de terminaux d'entrée/sortie numériques d'e/s (14 groupes font des sorties PWM), 16 ensembles de simulation que le côté entrée, groupe 4 UART (ports série matériels), utilisant les 16 Oscillateur à cristal MHz. Avec le bootloader, téléchargez le programme directement via USB sans avoir à passer par un autre graveur externe. Fournissez une partie de l'alimentation USB en option, ou en tant qu'alimentation externe à l'aide de l'adaptateur AC-DC et de la batterie.
Croissance rapide due à l'ouverture du code d'origine, ainsi qu'au concept d'utilisation de l'environnement de développement en langage C Java (multiplateforme) pour le module périphérique. La principale raison attirée par l'artiste peut rapidement utiliser le langage avec Flash ou Processing... logiciel de communication, pour réaliser des oeuvres interactives multimédias. L'interface de développement IDE est basée sur les principes open-source, vous permet de télécharger gratuitement pour une utilisation dans le travail de projet, l'enseignement scolaire, le contrôle moteur, les travaux interactifs.
Conception de l'alimentation
Il existe deux options pour le système d'alimentation de l'alimentation directe Mega USB ou de l'alimentation externe. Le choix de l'alimentation sera commuté automatiquement. L'adaptateur AC-DC d'alimentation externe ou la batterie peuvent être sélectionnés sur ce panneau de commande. Limitez la plage de tension de 6V - 12V, mais si la tension fournie est inférieure à 6V, le port d'E / S peut ne pas être alimenté à une tension de 5V, et donc une instabilité; Si la tension est supérieure à 12V, le dispositif de régulation peut éventuellement surchauffer la protection, sont plus susceptibles d'endommager le MEGA. Alimentation de fonctionnement recommandée donc 6,5 - 12V, l'alimentation recommandée à 7,5V ou 9V.
La carte de développement a été rigoureusement testée chaque produit à l'usine avant de graver un petit programme Blink, veuillez obtenir l'inspection sous tension des marchandises sous la lampe L sera allumée pendant 3 secondes puis éteinte pendant 1 seconde, cycle non-stop à la détection de le conseil est bon ou mauvais.

Spécification:

Microcontrôleur : ATmega2560
Tension de fonctionnement : 5 V
Tension d'entrée (recommandée) : 7-12 V
Tension d'entrée (limites): 6-20V
Broches d'E/S numériques : 54 (dont 14 fournissent une sortie PWM)
Broches d'entrée analogiques : 16
Courant continu par broche I/O : 40 mA
Courant continu pour broche 3,3 V : 50 mA
Mémoire Flash : 256 Ko dont 4 Ko utilisés par le bootloader
SRAM : 8 Ko
EEPROM : 4 Ko
Vitesse d'horloge : 16 MHz

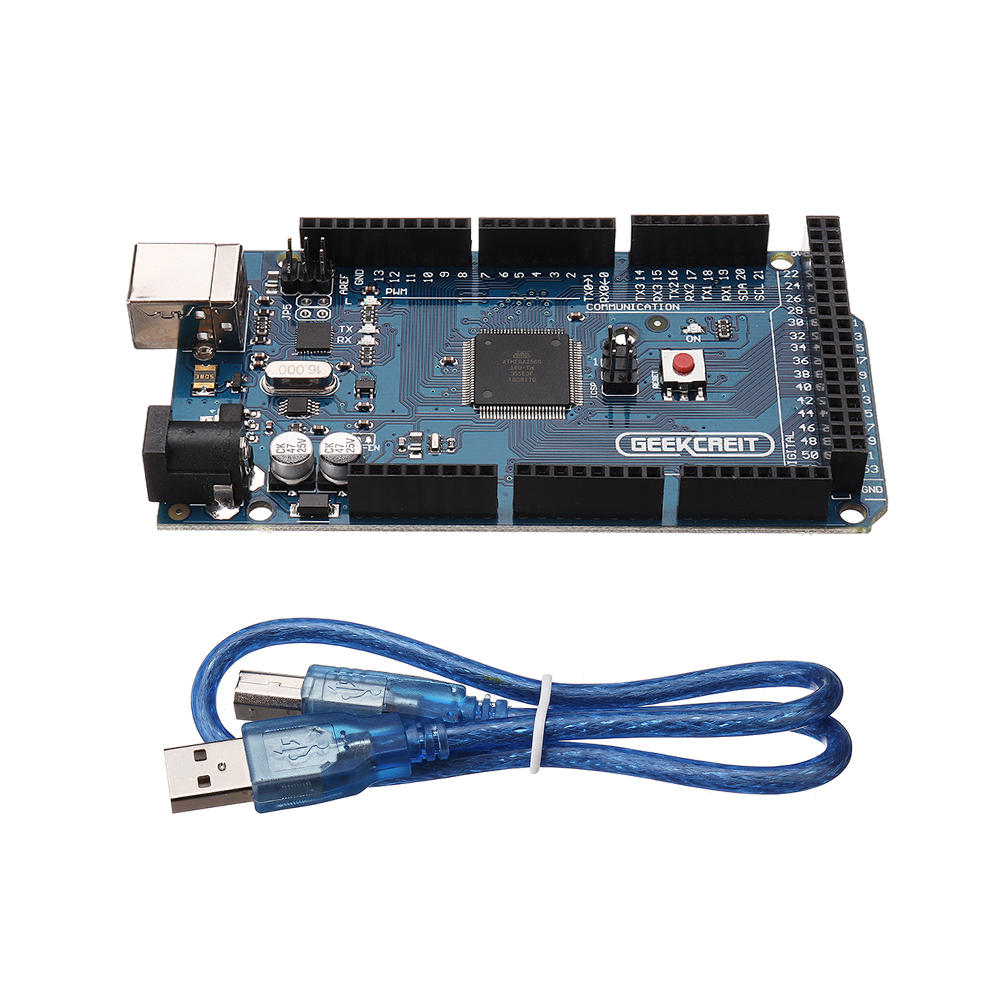

5 x carte de développement MEGA 2560 R3
5 x câble USB
