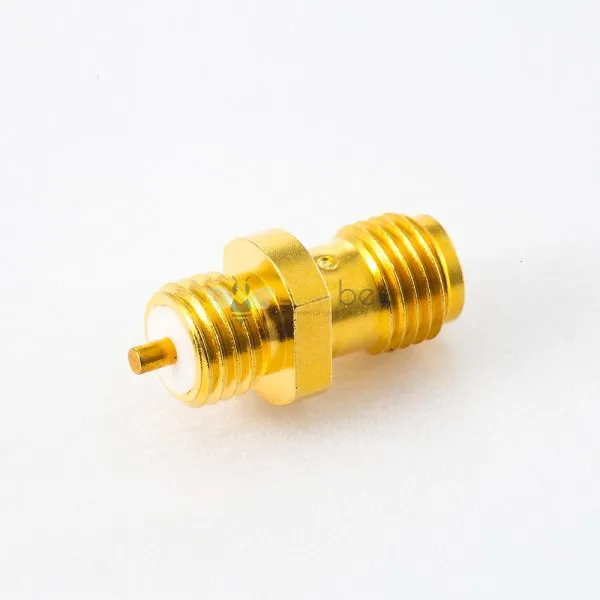

Connettore coassiale RF Jack SMA standard a saldare diritta per montaggio su PCB
Caratteristiche:
- Connettore SMA, femmina, diritto, montaggio su circuito stampato, saldatura, paratia/piastra di saldatura, rame, placcatura in oro, standard, 50Ω
- Eccellenti prestazioni elettriche fino a 18 GHz con bassa riflessione;
- Il meccanismo di accoppiamento del tipo a filettatura garantisce una perdita ridotta e un'elevata sicurezza in un design compatto;
- Alta qualità con 30 giorni di rimborso al 100%;
- Dalla fabbrica originale OEM, stessa qualità con un prezzo molto migliore.
- Specifiche
-
Attributo del prodotto
Valore dell'attributo
Ricerca
-
Metodo di installazione
Pannello
-
Tipo di terminale
Tipo di saldatura
-
Caratteristiche di installazione
Paratia: dado sul lato posteriore
-
Caratteristica della shell
Dritto
-
Genere
Jack
-
polarità
Standard
-
Impedenza
50ohm
-
Rivestimento
Placcatura in oro
-
Materiale corpo
Cooper
- Descrizione
Apparecchio:
- Aerospazio e Difesa:Strumentazione e dispositivo portatile da campo
- Tecnologia: Strumentazione
- Veicolo commerciale: Bluetooth e GPS
- Telecomunicazioni: stazioni base wireless, sistema mobile cellulare
- Dati/Comunicazioni: Wi-Fi, WiMAX
- Industriale: Componenti attivi e passivi, strumentazione, comunicazioni M2M, Vehicle Tracking System
caratteristiche elettriche
- Impedenza: 50 ohm
- Intervallo di frequenza: 0~6 GHz
- VSWR: tipo dritto ≦ 1,3 max / tipo R/A ≦ 1,5 max
- Tensione di tenuta dielettrica: 1000 V rms min per RG142, RG405
- 750 V efficaci min. per RG316, RG402
- 500 V efficaci min. per RG178
- Tensione di lavoro: 500 V rms max. per RG142, RG405
- 375 V efficaci max. per RG316, RG402
- 170 V efficaci max. per RG178
- Resistenza di contatto centrale ≦ 6,0 mΩ (milliohm max.)
- Resistenza di contatto esterna ≦ 2,0 mΩ (milliohm max.)
- Resistenza di isolamento ≧ 5 x 10³ mΩ (Megohm min.)
Caratteristiche meccaniche
- Accoppiamento: filettatura 1/4-36
- Ritenzione del contatto: 15 pollici-libbre min.
- Coppia di serraggio del dado di accoppiamento: 30 pollici-libbre. min.
- Durata (accoppiamento) ≧ 500 cicli (per contatto in rame al berillio)
Caratteristiche Ambientali
- Intervallo di temperatura: -55°C ~ +155°C
- Vibrazione: Metodo MIL-STD-202204
- Resistenza alla corrosione: MIL-STD-202 Metodo 101
Materialee:
| Parte | Material | Fine |
| Corpo | Ottone | A:1u" |
| Perno di contatto centrale | Fosforo | Io:3u" |
| Isolante | TEFLON | Bianco |
- Certificati
