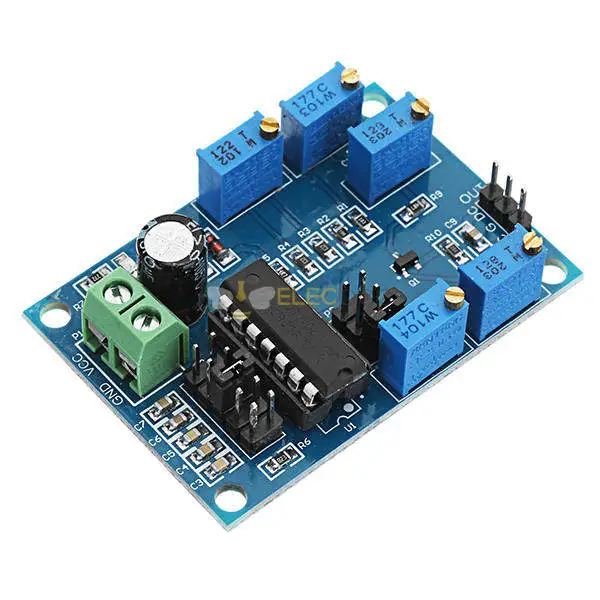

Generatore di segnale ICL8038 Generatore di onde sinusoidali a media/bassa frequenza 10Hz-450KHz Triangolare/rettangolare/sinusoidale
Tensione di lavoro: 12V ~ 15V
Uscita: onda triangolare, onda quadra e onda sinusoidale.
Gamma di frequenza: 10HZ ~ 450kHz
Onda sinusoidale a bassa distorsione: 1%
Intervallo del ciclo di lavoro: dal 2% al 98%
Deriva a bassa temperatura: 50 ppm / ℃
Linearità dell'uscita dell'onda triangolare: 0,1%
Temperatura di lavoro: 0 ~ 70 ℃
Dimensioni scheda: 54,5 x 37,8 mm
Funzioni:
VCC,GND: tensione di lavoro
AC: con uscita di polarizzazione DC
G: terra
DC: uscita del segnale puro
R11: Regolazione della frequenza
R12: regolazione del duty cycle dell'onda quadra
R13: Regolazione lineare dell'onda sinusoidale
R14: Regolazione dell'ampiezza
R15: Regolazione lineare dell'onda quadra
Jumper P2: seleziona diverse forme d'onda (triangolari, quadrate o sinusoidali)
Jumper P3: seleziona diverse gamme di frequenza
10Hz-450Hz
90Hz-1.5KHz
940Hz-15KHz
6KHz-120KHz
20KHz-450KHz
Contact Sales
Il tuo nome* | |
La tua email* | |
Argomento* | |
Quantità | |
Messaggio | |
Invia |
- Descrizione
1 x ICL8038 Modulo generatore di segnale sinusoidale a forma d'onda a bassa/media frequenza
Descrizione:
Il modulo LC ICL8038 è progettato per intervalli di frequenza comuni. È regolabile da 5 marce e genera onde triangolari a bassa distorsione, onde quadre e sinusoidali da 10Hz a 450KHz. L'onda sinusoidale può essere utilizzata per segnali di test, segnali di azionamento, segnali di frequenza portante, ecc.; l'onda quadra può essere utilizzata per segnali di commutazione, segnali di trigger, ecc.; l'onda triangolare viene utilizzata principalmente per la scansione dei segnali.
1 x ICL8038 Modulo generatore di segnale sinusoidale a forma d'onda a bassa/media frequenza
