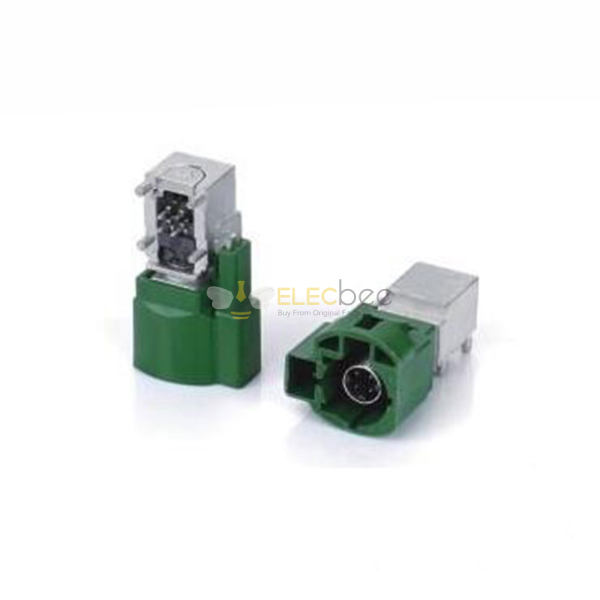

HSD 4 + 2 pin E codice connettore veicolo ad angolo retto maschio segnale TV verde per PCB
- Specifiche
-
Attributo del prodotto
Valore dell'attributo
Ricerca
-
Materiale corpo
Plastica
-
Metodo di installazione
Montaggio PCB / Montaggio a pannello
-
Caratteristiche di installazione
OffsetTipo/Attraverso foro
-
Genere
Uomo
-
direzione
Angolo destro
-
Impedenza
100 Ω
-
Numero di posizioni
6 pin
-
Codifica
E
-
Metodo di attracco
Baionetta
- Descrizione
Connettori HSD
- Connettori FAKRA per dati ad alta velocità (HSD).
- La serie FAKRA (Fachkreis Automobil) con i suoi connettori FAKRA dati ad alta velocità. I connettori FAKRA a un pin non sono più adeguati per le applicazioni che richiedono velocità di trasmissione dati più elevate. I connettori a quattro pin HSD FAKRA soddisfano queste esigenze con il loro sistema controllato da un'impedenza di 100 ohm, offrendo velocità elevate e trasmissione del segnale di alta qualità. Questi connettori ad alta velocità sono progettati per soddisfare i requisiti RF in varie applicazioni telematiche e multimediali. Forniscono interfacce RF ad alte prestazioni ed economiche secondo gli standard FAKRA e USCAR. Il loro design basato su SMB include più alloggiamenti in plastica con codice colore per garantire connessioni accurate e soddisfare le specifiche automobilistiche.
- I connettori HSD FAKRA di Elecbee sono ideali per le applicazioni automobilistiche e sono progettati per soddisfare i requisiti operativi e ambientali di Satellite Digital Audio Radio Service (SDARS), Global System for Mobile Communications (GSM) e Global Positioning System (GPS).
Applicazioni
- Macchine fotografiche
- Sensori per rilevamento, valutazione e reazione
- Calcolo ad alte prestazioni
- Antenna radiofonica
- Telematica GPS o navigazione
- Infotainment e televisione
- Comunicazione mobile
- Applicazioni RF Bluetooth / WLAN
- Telecomando a radiofrequenza per accesso senza chiavi
- Riscaldamento ausiliario del veicolo
Codifica HSD
Dimensioni dell'interfaccia
Cablaggio HSD
| Proprietà elettriche | |
| Impedenza caratteristica | 100Ω |
| Intervallo di frequenze | DC-6 GHz |
| Resistere alla tensione | 250 Vrms |
| Corrente di lavoro | ≤3A DC @85℃ temperatura ambiente |
| Resistenza di contatto del conduttore interno | 10 mΩ massimo (iniziale) |
| Resistenza di contatto del conduttore esterno | 7,5 mΩ max (iniziale) |
| Perdita di ritorno | ≥20dB 1GHz |
| Perdita di inserzione | ≤0,1 dB, CC-2 GHz |
| Resistenza di isolamento | 1000 MΩ min |
| Offset interno/inter-coppia | ≤5ps/≤25ps |
| crosstalk locale/lontano | ≤5ps/≤25ps |
| Comportamento meccanico | |
| Spina durevole | 25 cicli min |
| Ritenzione a scatto | 110 N min |
| Forza di ritiro | 5 N min |
| Forza di inserzione | 30 N max |
| Forza di inserimento impermeabile (testa singola) | 45 N max |
| Caratteristiche ambientali | |
| Temperatura di applicazione | da -40℃ a +105℃ |
| Ciclo di caldo umido | USCAR-2, paragrafo 5.6.2 |
| Vibrazioni e urti meccanici | USCAR-2, paragrafo 5.4.6 |
| Shock termico | USCAR-2, paragrafo 5.6.1 |
| RoHS | √ |
| Materiale | |
| Conchiglia | PA, PBT, DPI |
| Conduttore esterno | Zn, CuZn, CuSn, Acciaio inossidabile |
| Isolante | LCP, PA, PTFE |
| Conduttore interno | CuBe, Cuzn, CuSn |
| copertina | PA, PBT, DPI |
| Collare | Cu |
| Fibbia | PA, PBT, DPI |
| Trattamento della superficie | |
| Conduttore esterno | Io, Sn, Ni |
| Conduttore interno | Au |
