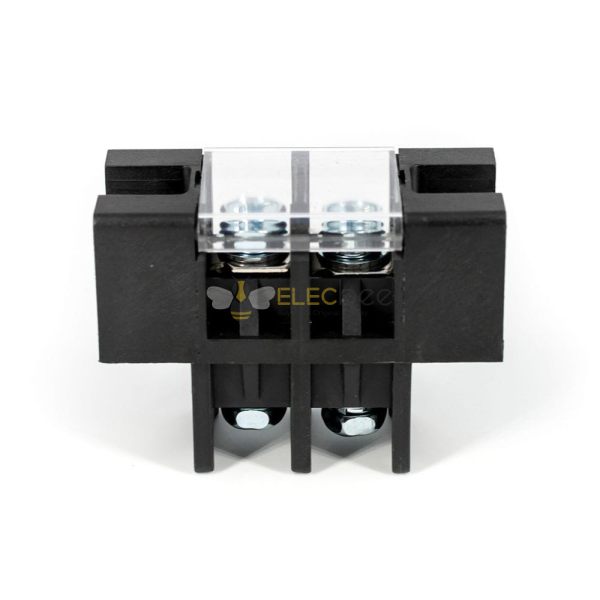

alimentazione del pannello di Pin 75A 2 attraverso il blocchetto terminali 600V 22mm2 UL94-V0
- Specifiche
-
Attributo del prodotto
Valore dell'attributo
Ricerca
-
Tipo di terminale
Bulkhead Terminal Block
-
Metodo di attracco
Thread
-
Attuale
75A
-
Voltaggio
600v
-
Colore della conchiglia
Red
-
Wire Gauge
22mmu00b2
-
Orientation
Straight
-
Number of Input Positions
2
-
Number of Output Positions
2
-
Mounting Type
Panel Mount
-
Top Termination
Screw with Fastening Plate
-
Bottom Termination
Screw
-
Terminal Material
Cooper
-
Insulator Material
PBT
-
Withstand Voltage Value
AC 3000V
-
Insulation Resistance
DC 500V 1000Mu03a9 or more
-
Pitch
16mm
-
Working Temperature
-40u2103uff5e105u2103
-
Relative Humidity
5% to 95%
-
Flammability Rating
V0
- Descrizione
La morsettiera passante è utile per collegare i cavi. In realtà è un pezzo di metallo racchiuso in plastica isolante. Ci sono fori su entrambe le estremità per inserire i fili e ci sono viti per il fissaggio o l'allentamento.
Lo scopo è quello di realizzare collegamenti elettrici e facilitare i collegamenti dei fili. Può realizzare una connessione sicura, affidabile ed efficace, specialmente in ambienti ad alta corrente e alta tensione.
Alimentazione del pannello tramite disegno del terminale
Tipologia di prodotto
| Orientamento |
Dritto |
Numero di posizioni di input |
2 |
|---|---|---|---|
| Numero di posizioni di output |
2 |
Colore |
Nero rosso |
| Tipo di montaggio |
Montaggio a pannello |
Metodo di ancoraggio |
Filo |
| Tipo di morsettiera |
Morsettiera passaparete |
Terminazione superiore |
Vite con piastra di fissaggio |
| Terminazione inferiore |
Vite |
Materiale terminale |
Bottaio |
| Materiale isolante |
PBT |
Pece |
16 mm |
| Diametro dei cavi |
22mm² |
Elettrico
| Corrente nominale |
75A |
Tensione nominale |
600V |
|---|---|---|---|
| Valore di tensione di tenuta |
CA 3000 V |
Resistenza di isolamento |
DC 500V 1000MΩ o più |
| temperatura di esercizio |
-40℃～105℃ |
Standard e specifiche
| Umidità relativa |
Dal 5% al 95% |
Infiammabilità |
V0 |
|---|
