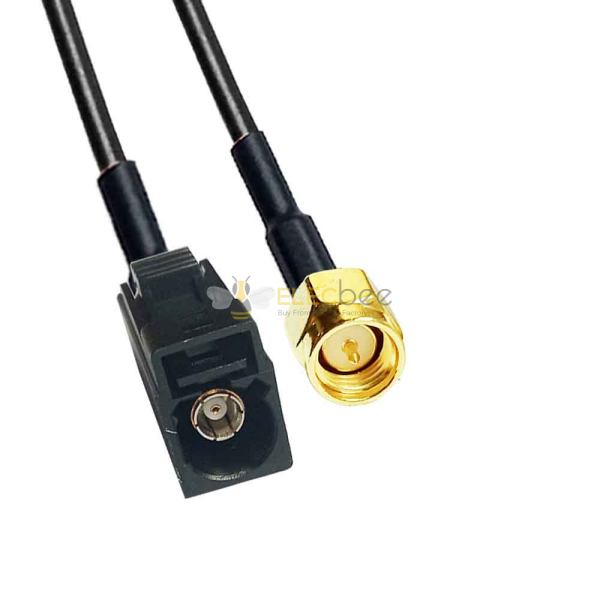

Fakra codice A femmina a SMA maschio cavo adattatore per veicolo dritto RG58
Caratteristiche e vantaggi
- Fakra femmina, codice A, versione dritta e con corpo lungo; SMA, maschio, dritto, placcato oro; con cavo RG58
- Non sono necessari strumenti aggiuntivi
- Sono disponibili opzioni di connettore maschio e femmina
- Lunghezze standard da 12 pollici a 5 metri
- Continuità testata al 100%.
- Connettori codice Z con chiave universale
- Ideale per applicazioni di sviluppo automobilistico
- I gruppi FAKRA a lunghezza fissa sui popolari cavi flessibili RG-58 e RG-174 presentano una varietà di configurazioni di connettori e sono disponibili in una serie di opzioni di lunghezza standard da 12 pollici a 5 metri.
- I connettori FAKRA standard del settore sono codificati meccanicamente e codificati a colori per evitare disallineamenti durante l'installazione. I gruppi sono realizzati con apparecchiature di terminazione all'avanguardia, innanzitutto per tagliare e spelare il cavo, quindi per terminare in modo sicuro i connettori su ciascuna estremità del cavo.
- Alta qualità con rimborso al 100% entro 30 giorni;
- Dalla fabbrica originale OEM, la stessa qualità a un prezzo molto migliore.
- Specifiche
-
Attributo del prodotto
Valore dell'attributo
Ricerca
-
Materiale corpo
Lega Cooper
-
Metodo di installazione
cavo
-
Caratteristiche di installazione
Nessuno
-
Funzione
Altro
-
Impedenza
50 .
-
Connettore un tipo
Fakra
-
Connettore A Genere
Donna
-
Direzione del connettore A
Dritto
-
Connettore B Type.
Sma
-
Connettore B GENERE.
Uomo
-
Connettore B direzione
Dritto
-
Tipo di cavo
RG58
-
Metodo di attracco
Baionetta
-
Lunghezza del filo
0,5 m
-
Connector A
A Code
- Descrizione
FAKRA Cavi assemblati
- I cavi assemblati Fakra sono progettati per una facile terminazione da parte dell'utente e sono ideali per applicazioni automobilistiche, di test e misurazione e con droni.
- I connettori FAKRA standard del settore sono codificati meccanicamente e codificati a colori per evitare disallineamenti durante l'installazione. Prodotto utilizzando apparecchiature di terminazione all'avanguardia per tagliare e spelare i cavi e terminare i connettori in modo sicuro. Questi cavi sono testati individualmente secondo i più alti standard di qualità
- Possono applicarsi a varie connessioni nei veicoli automobilistici, con applicazioni tra cui SDARS, telefonia cellulare, navigazione GPS, accesso senza chiave e radio satellitare.
Applicazioni
- Telecamere a 360°
- GPS di precisione
- Sistemi avanzati di assistenza alla guida (ADAS)
- RFID
- Droni
- Infrastruttura wireless
- Antenne
- Dispositivi palmari
- Prova e misurazione
Vista ravvicinata di Fakra
- 1. Scanalatura di montaggio per connettori per cavi per il montaggio su telaio
- 2. Fissare il sistema di bloccaggio primario tra la spina e l'accoppiatore con un bloccaggio tattile e acustico
- 3. Le barre di protezione e le strisce protettive impediscono l'apertura involontaria del braccio di bloccaggio primario
- 4. Protezione dell'inserto coassiale mediante alloggiamento codificato resistente agli urti e alle vibrazioni
- 5. Bloccaggio secondario sicuro con elevata forza di ritenzione assiale dell'inserto coassiale nell'alloggiamento in plastica
- 6. Sofisticato sistema meccanico e di codifica a colori con 14 codici diversi
Codice Fakra
Dimensioni dell'interfaccia
Specifiche Tecniche (Connettori)
|
Proprietà elettriche |
|
| Impedenza caratteristica | 50Ω |
| Intervallo di frequenze | DC-6 GHz |
| Resistere alla tensione | 800 Vrm |
| Corrente di lavoro | 1 A DC max (in base al calibro e alla lunghezza del filo) |
| Resistenza di contatto del conduttore interno | 10 mΩ massimo (originale) |
| Resistenza di contatto del conduttore esterno | 5 mΩ massimo (originale) |
| Perdita di rendimento | 18 dB minimo |
| Perdita di inserzione | ≤0,1x√fGHz dB |
| Resistenza di isolamento | 1000 MΩMin |
| Perdita di radiofrequenza | -45 dB fino a 3 GHz; -40 dB@ fino a 6 GHz |
| Comportamento meccanico | |
| Spina durevole | 25 cicliMin |
| Conservazione dello scatto | 110 N min |
| Forza di prelievo (quattro porte) | 2N minimo |
| Forza di inserimento (quattro porte) | 45 N max (lato singolo non impermeabile) |
| Caratteristiche ambientali | |
| Temperatura di applicazione | Da -40℃ a +105℃ |
| Ciclo di calore umido | USCAR-2, Paragrafo 5.6.2 /ISO 20860-2 Clausola 9.3 |
| Vibrazioni e shock meccanici | USCAR-2, Paragrafo 5.4.6 /ISO 20860-2 Clausola 9.1 |
| Shock termico | USCAR-2, Paragrafo 5.6.1/ISO 20860-2 Clausola 9.2 |
| RoHS | √ |
| Materiale | |
| Conchiglia | PA, PBT, DPI |
| Conduttore esterno | Zn, CuZn, CuSn, Acciaio inossidabile |
| Isolante | LCP, PA, PTFE |
| Conduttore interno | CuBe, Cuzn, CuSn |
| copertina | PA, PBT, DPI |
| Collare | Cu |
| Fibbia | PA, PBT, DPI |
| Trattamento della superficie | |
| Conduttore esterno | Io, Sn, Ni |
| Conduttore interno | Au |
