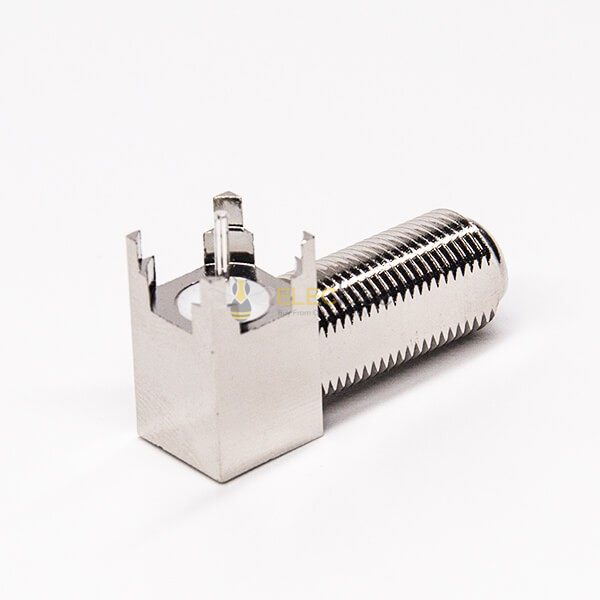

Connettore F 90 Degree Bulkhead Femminile per pcB Mount Placcatura in oro
- montaggio su circuito stampato, jack/femmina, angolato/90°, 75Ω, paratia;
- Grandi prestazioni di sicurezza e protezione antimanomissione con struttura a vite;
- Struttura e componente semplici per produrre connettori F a un prezzo molto competitivo;
- Meno di 30 secondi necessari per il cablaggio rendono davvero facile l'installazione;
- Ispezionabile visivamente anche dopo il collegamento;
- Alta qualità con 30 giorni di rimborso al 100%;
- Dalla fabbrica originale OEM, stessa qualità con un prezzo molto migliore.
Applicazione principale dei connettori F:
- Elettronica di consumo: Statellite Box, set top box
- Telecomunicazioni: CATV, Reti CATV
- Specifiche
-
Attributo del prodotto
Valore dell'attributo
Ricerca
-
Materiale
Cooper
-
Metodo di installazione
Montaggio PCB / Montaggio a pannello
-
Tipo di terminale
Tipo di saldatura
-
Caratteristiche di installazione
Paratia / Attraverso foro
-
Genere
Donna
-
Funzione
Altro
-
direzione
Angolo destro
-
polarità
Standard
-
Rivestimento
Nichelatura
-
Impedenza
75 .
-
Connessione del conduttore esterno
Senza
- Descrizione
caratteristiche elettriche
- Impedenza: 75 ohm
- Gamma di frequenza: 0~3 Ghz
- VSWR: tipo dritto ≦ 1.2max / tipo R/A ≦ 1.3max
- Tensione di tenuta: 500 V rms
- Tensione di lavoro: 170 V rms
- Resistenza di contatto centrale ≦ 10 mΩ
- Resistenza di contatto esterna ≦ 5 mΩ
- Resistenza di isolamento ≧ 1000 mΩ
- Dispersione RF -100 dB min a 1 GHz
Caratteristiche meccaniche
- Accoppiamento: filettatura 3/8-32
- Ritenzione del cavo: 20 libbre min.
- Durata (accoppiamento) ≧ 500 cicli
Caratteristiche Ambientali
- Intervallo di temperatura: -40°C ~ +60°C
Materialee:
| Parte | Material | Fine |
| CORPO | Ottone | È: 80-120u" |
| ISOLANTE | PP | Bianco |
| CONTATTO DEL CENTRO | Fosforo | SN |
- Drawings
