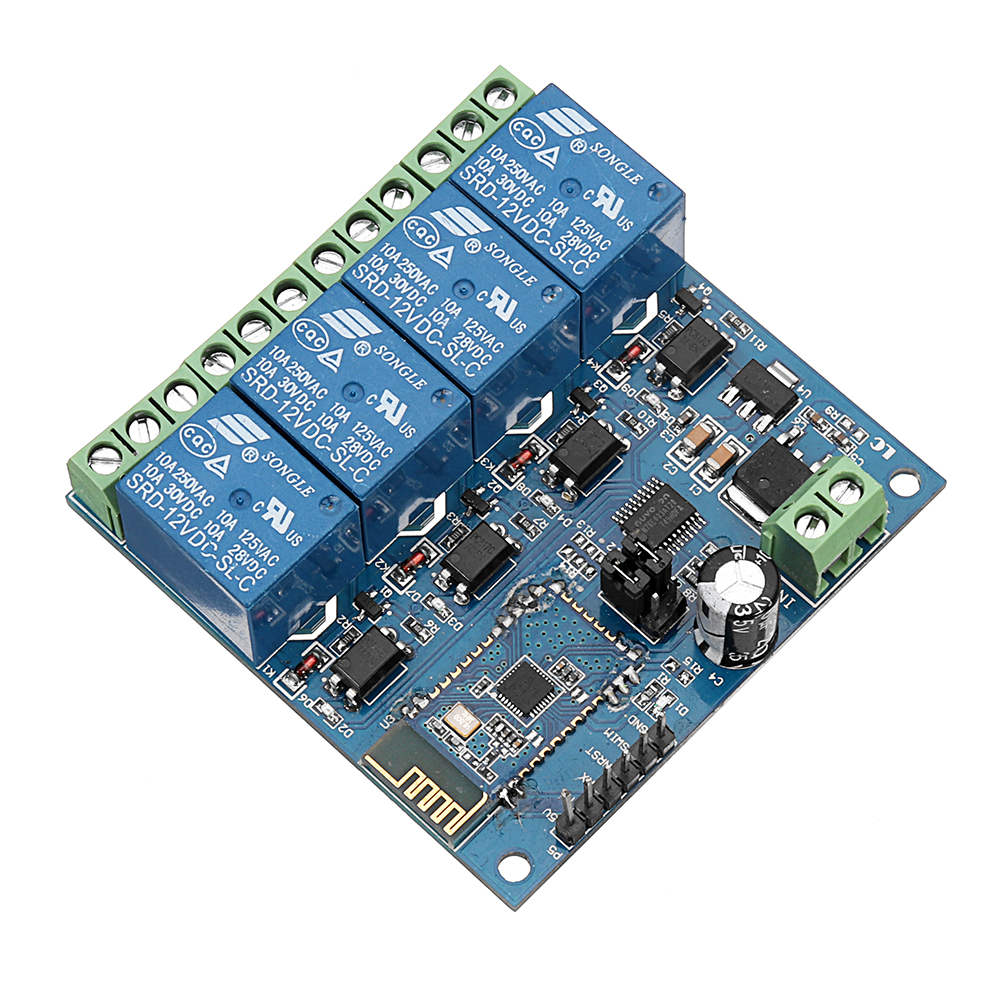

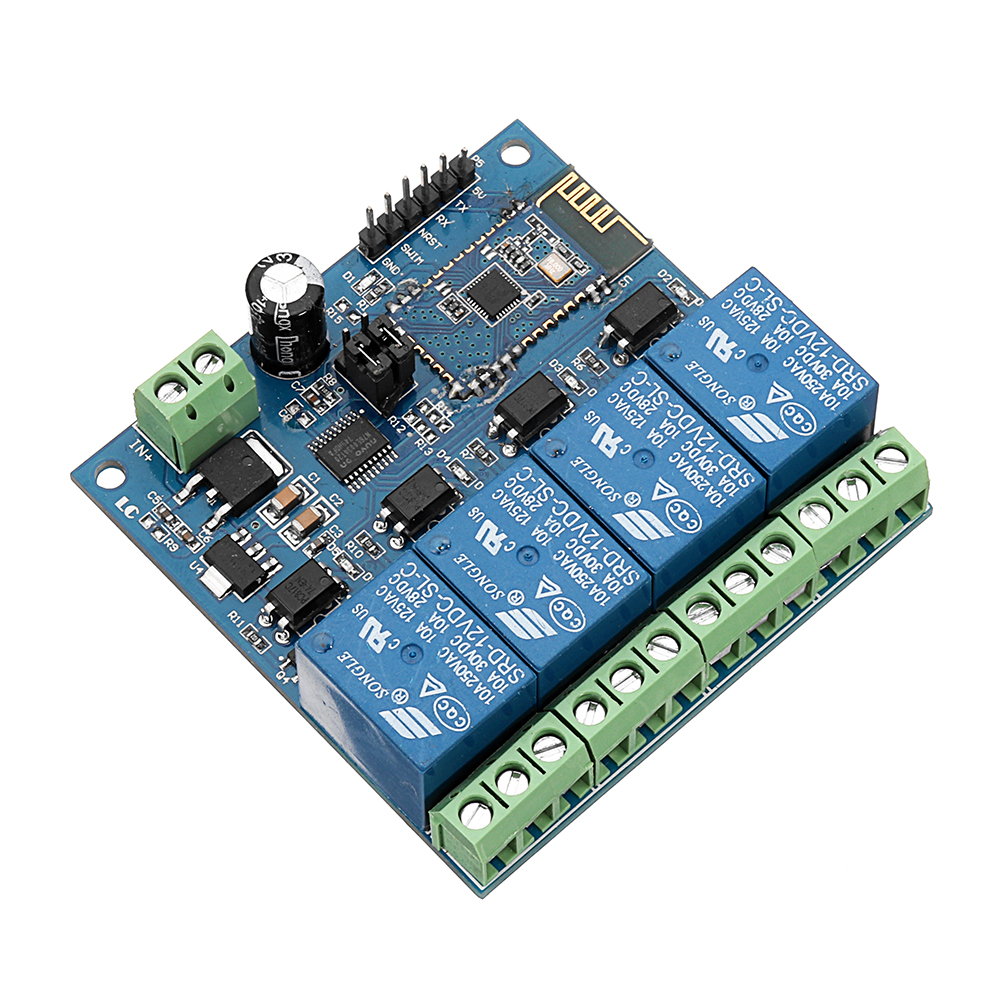

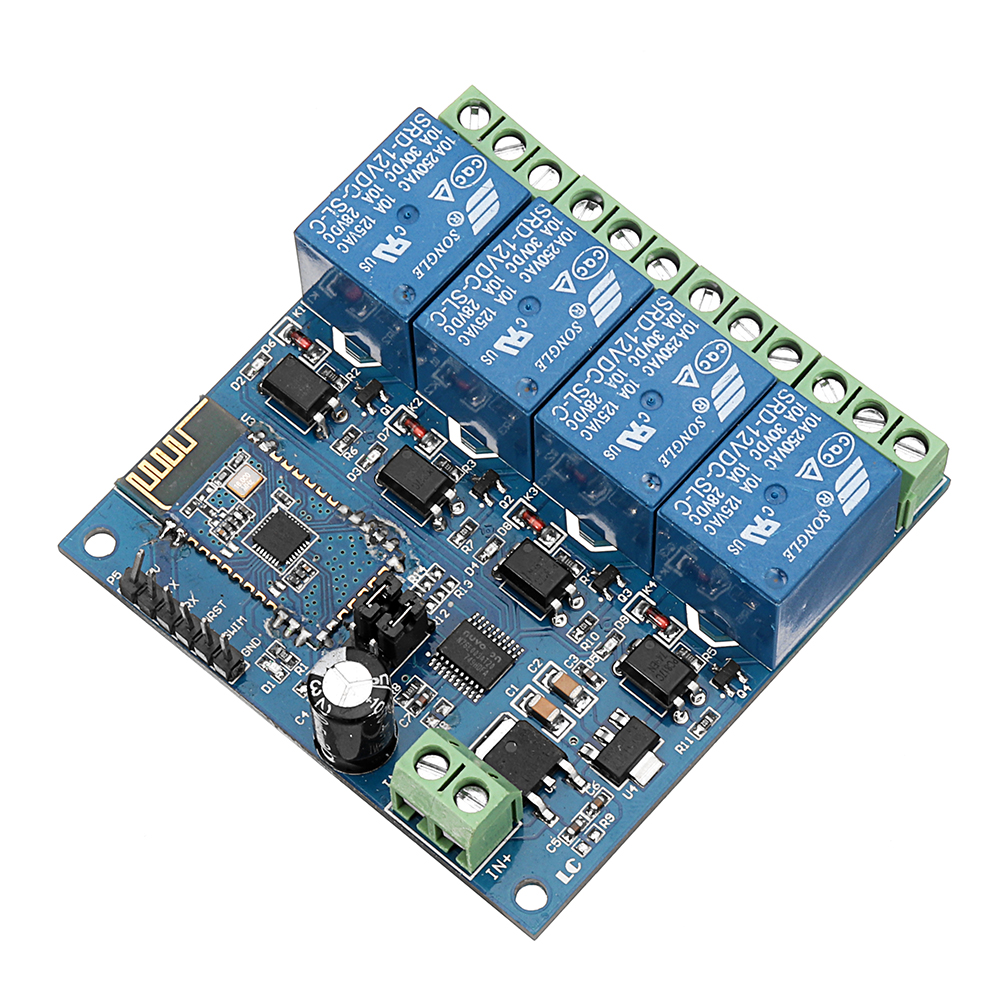

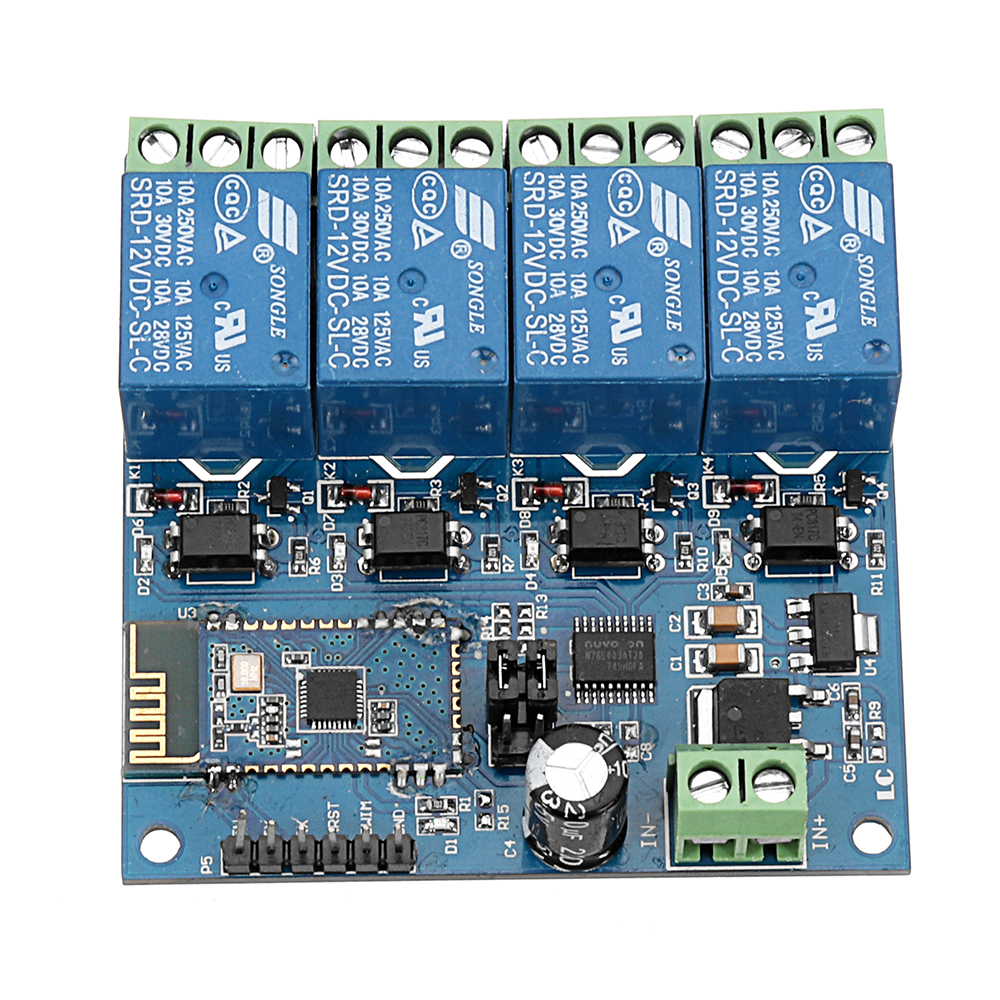

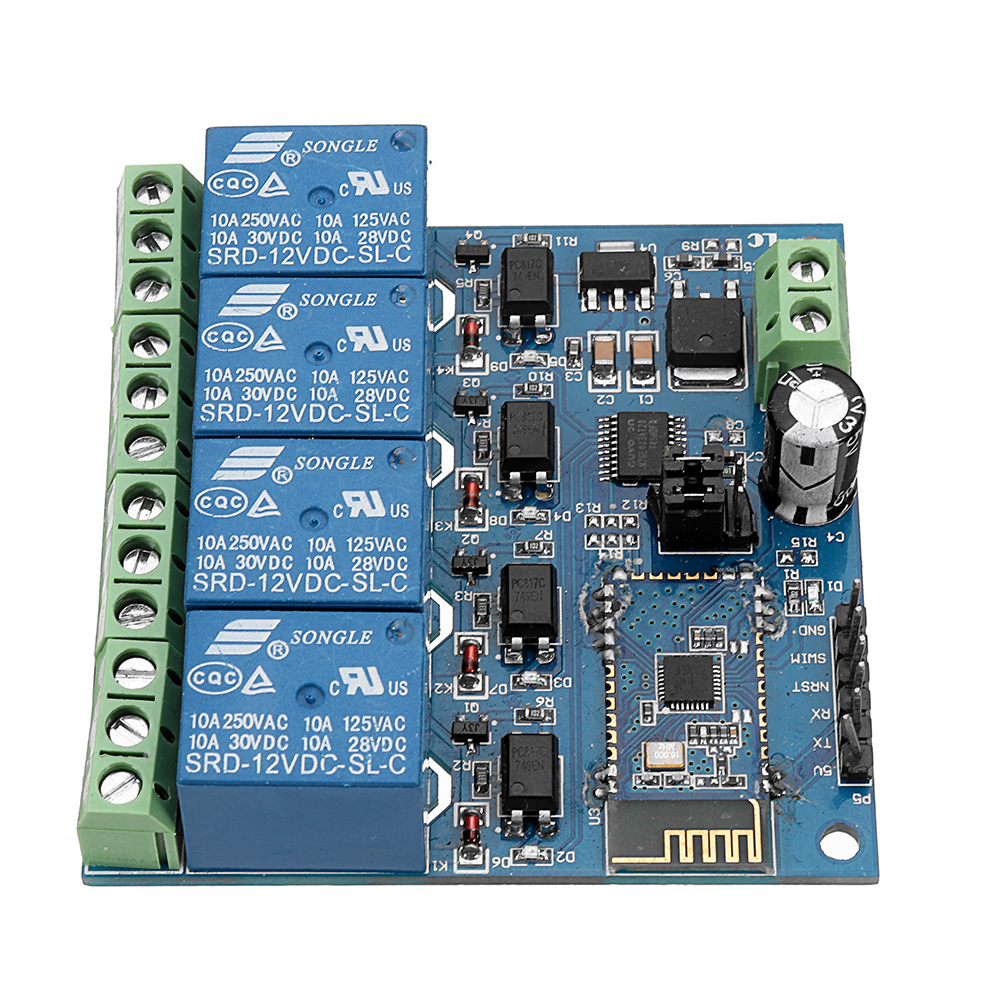

Elecbee Modulo relè bluetooth mobile Android DC12V a 4 canali

Caratteristiche del prodotto:

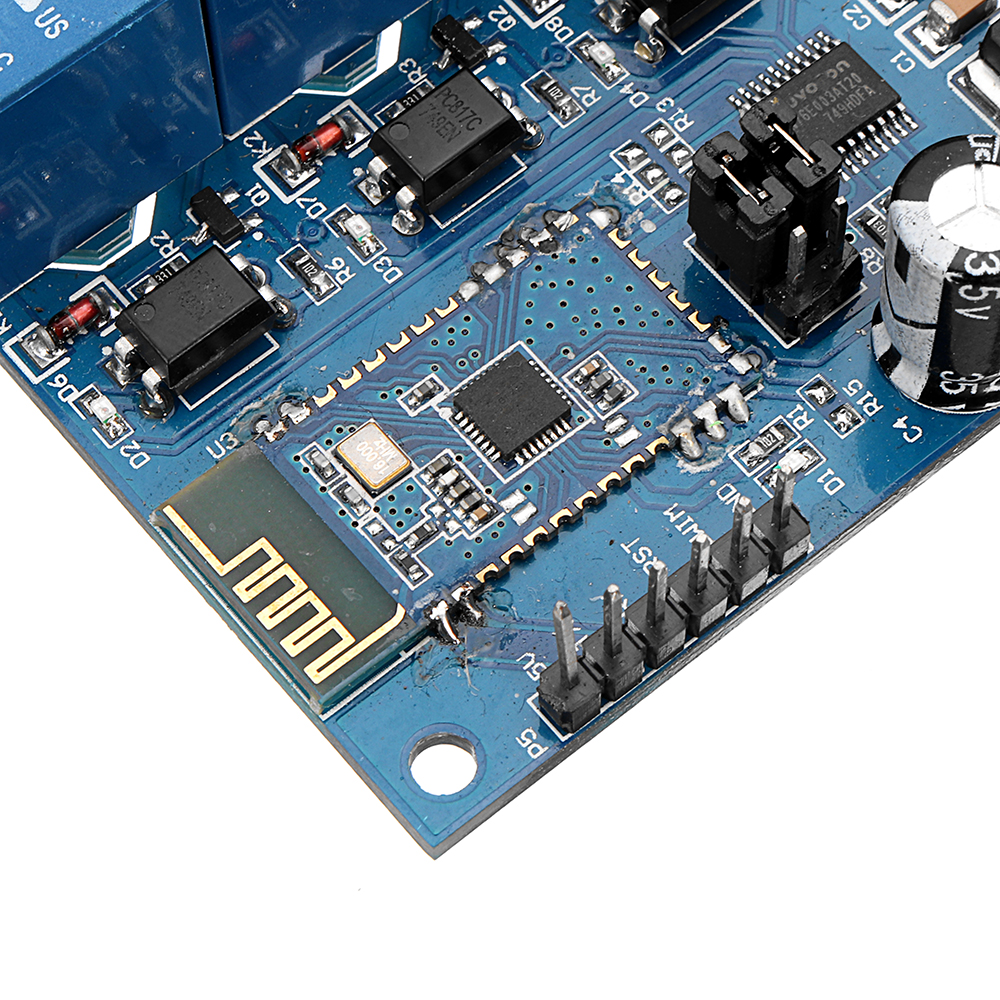

1, modulo N76E003/STM8S003 integrato e SPP-C bluetooth 2.1
2, il relè può essere controllato con APP
3, distanza di controllo effettiva (in area aperta): 10 m
4, Alimentazione: 12V
5, relè a bordo 12V, 10 A / 250 V CA 10 A / 30 V CC, assorbire 100000 volte
continuo, Modulo con protezione da versamento a diodi, tempo di risposta breve
6, componenti di isolamento dell'accoppiatore ottico a bordo, l'abilità anti-interferenza è fortemente
7, indicatore bluetooth a bordo e LED indicatore relè
8, interfaccia di debug UART conservata a bordo (la velocità di trasmissione è 9600) e l'interfaccia del programma MCU
9, dimensioni: 62,7 x 63,2 mm

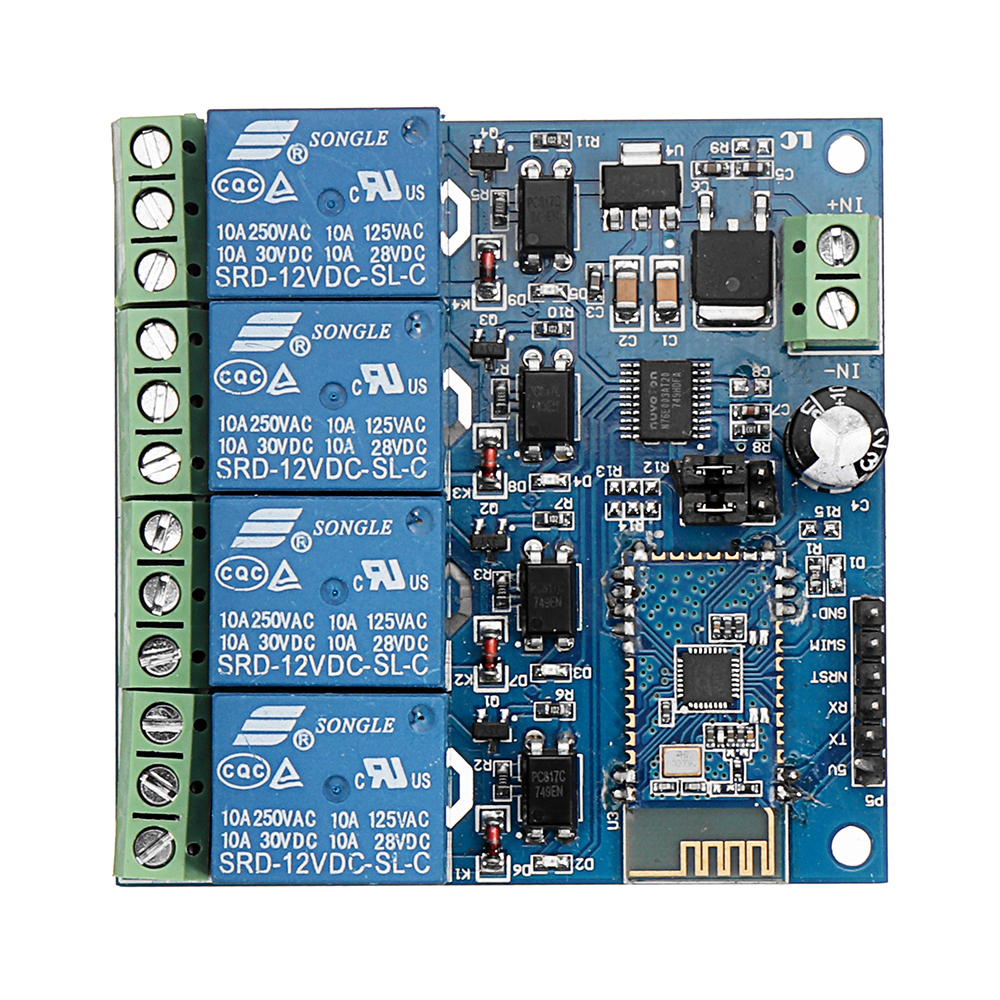

Interfaccia:

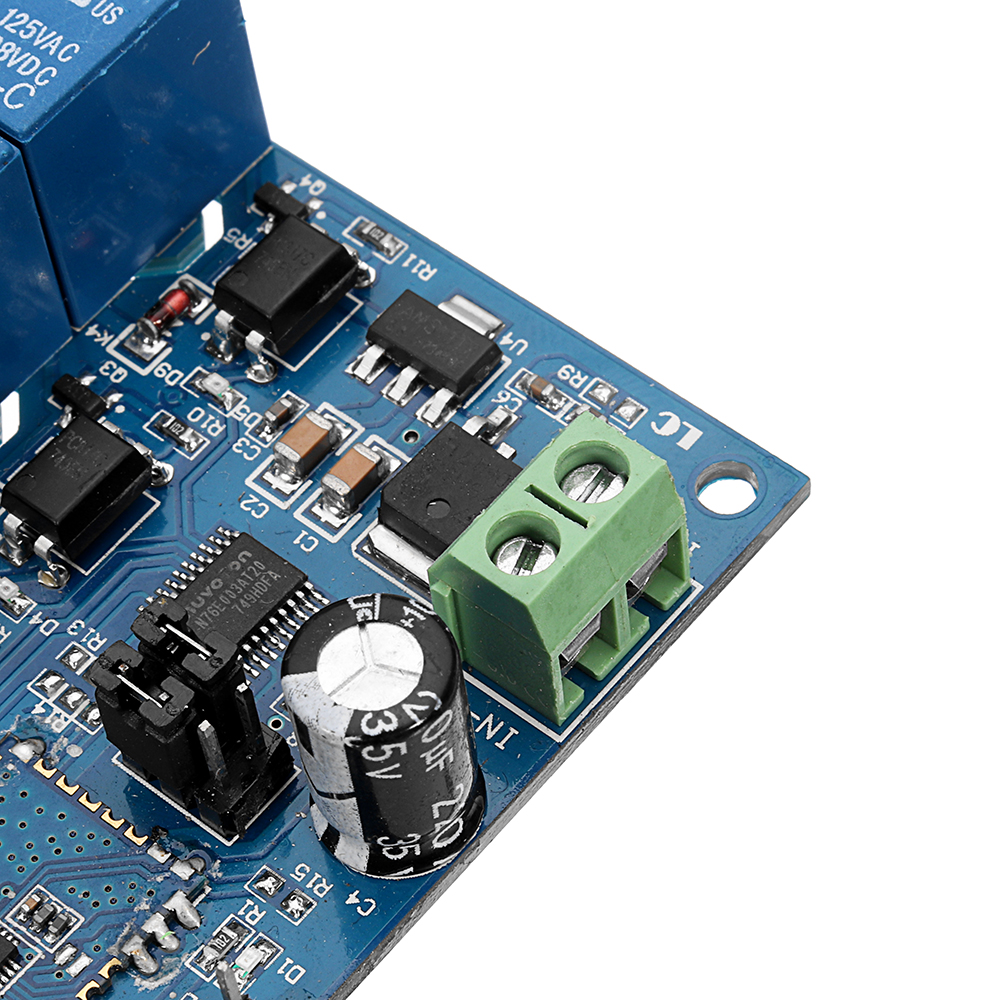

IN+, IN-: ingresso alimentazione 12V
TX, RX: comunicazione UART
SWIM, NRST: interfaccia del programma MCU
LED D2/D3/D4/D5(rosso): Indicatore relè
LED D1 (blu): indicatore di stato bluetooth, la descrizione di D1 come di seguito:
(1) Significa attendere di stabilire la connessione con l'APP quando D1 lampeggia lentamente
(2) Significa che il bluetooth si connette correttamente all'APP quando D1 è sempre attivo
Comando di controllo relè (deve essere in formato esadecimale):
Aprire il 1° relè: A0 01 01 A2
Chiudere il 1° relè: A0 01 00 A1
Aprire il 2° relè: A0 02 01 A3
Chiudere il 2° relè: A0 02 00 A2
Aprire il 3° relè: A0 03 01 A4
Chiudere il 3° relè: A0 03 00 A3
Apri la 4a staffetta: A0 04 01 A5
Chiudere il 4° relè: A0 04 00 A4
