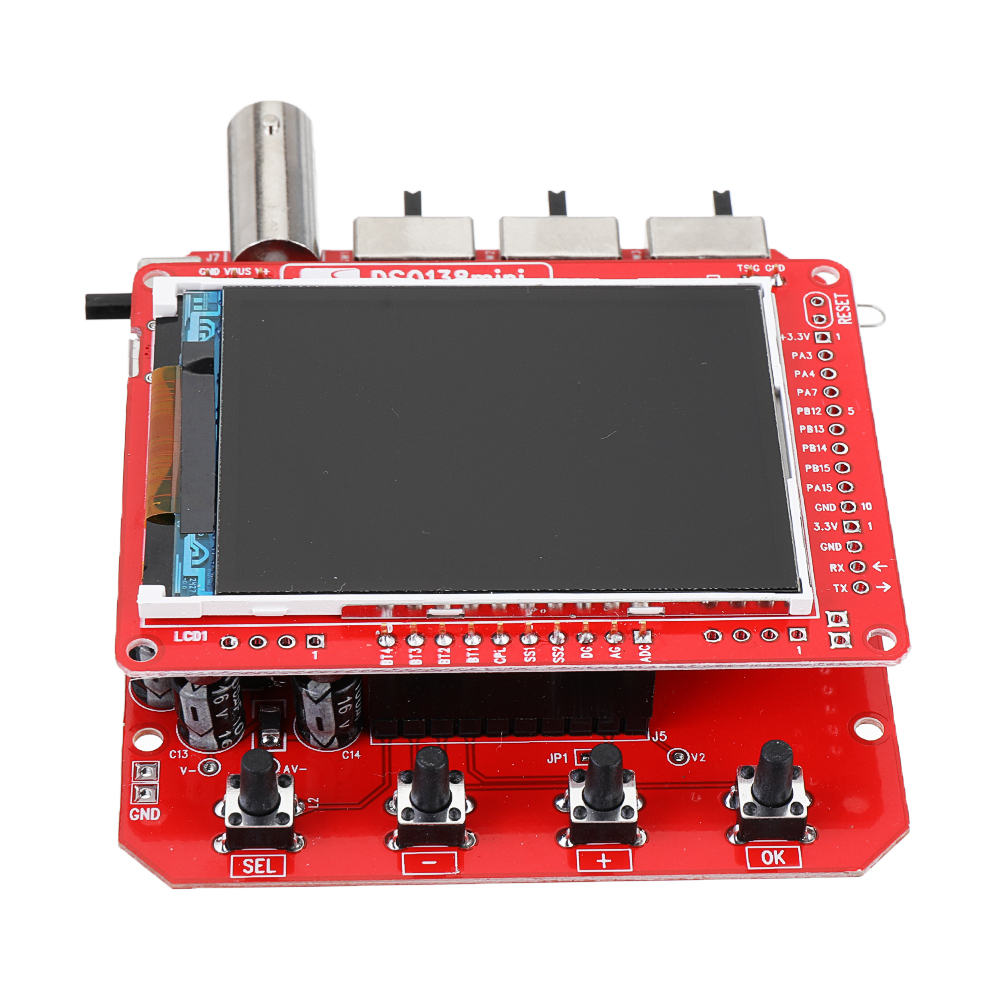

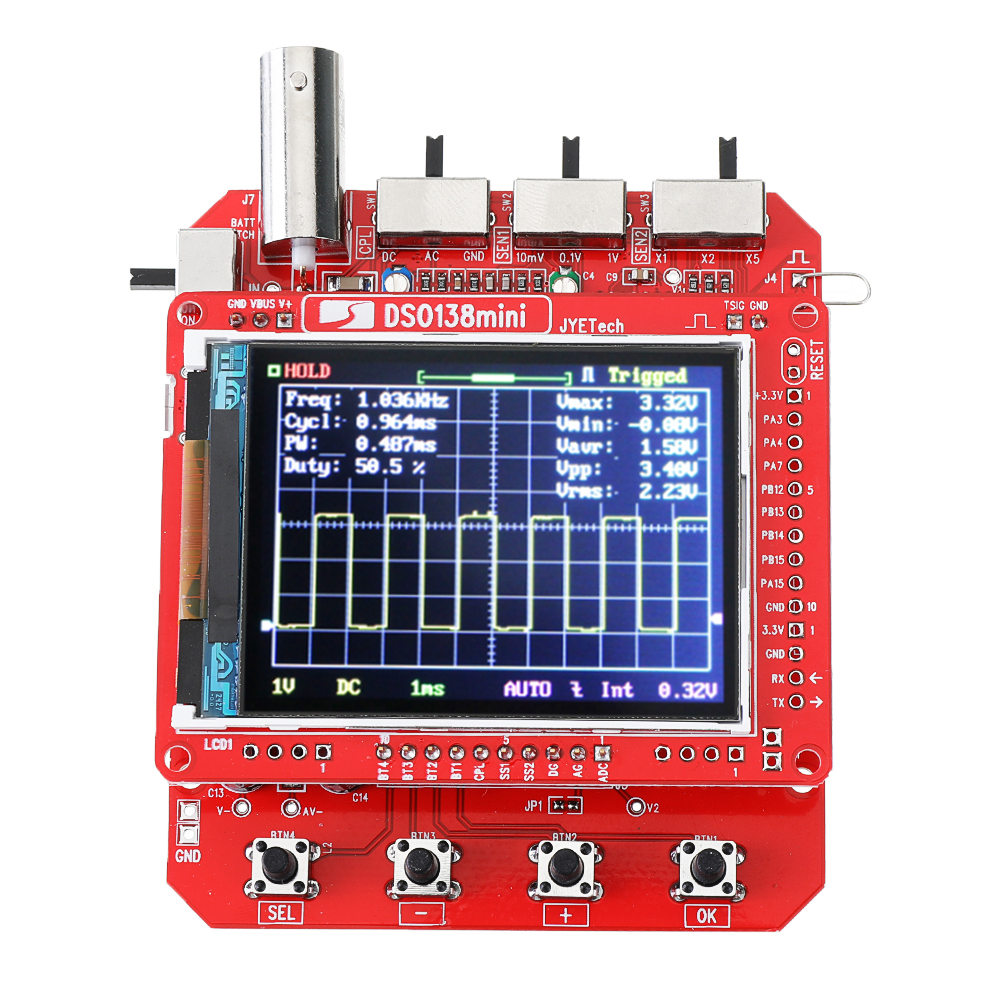

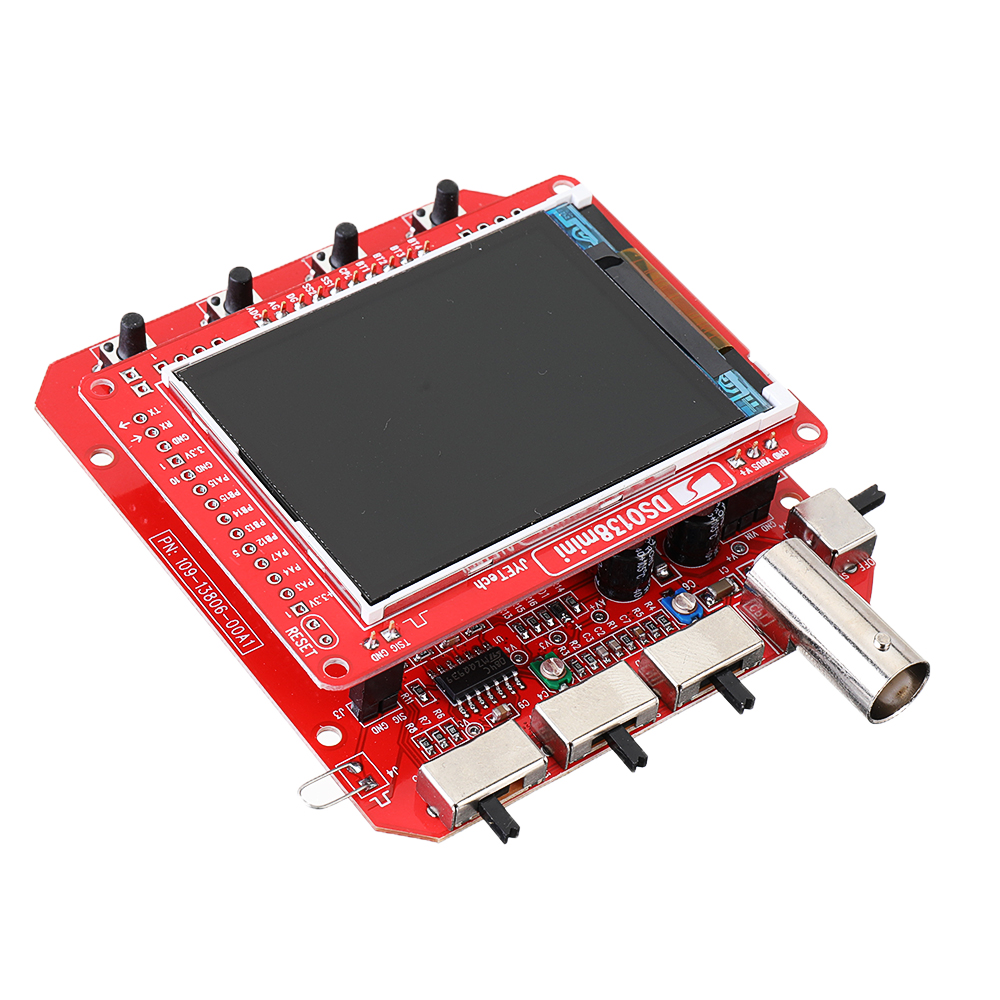

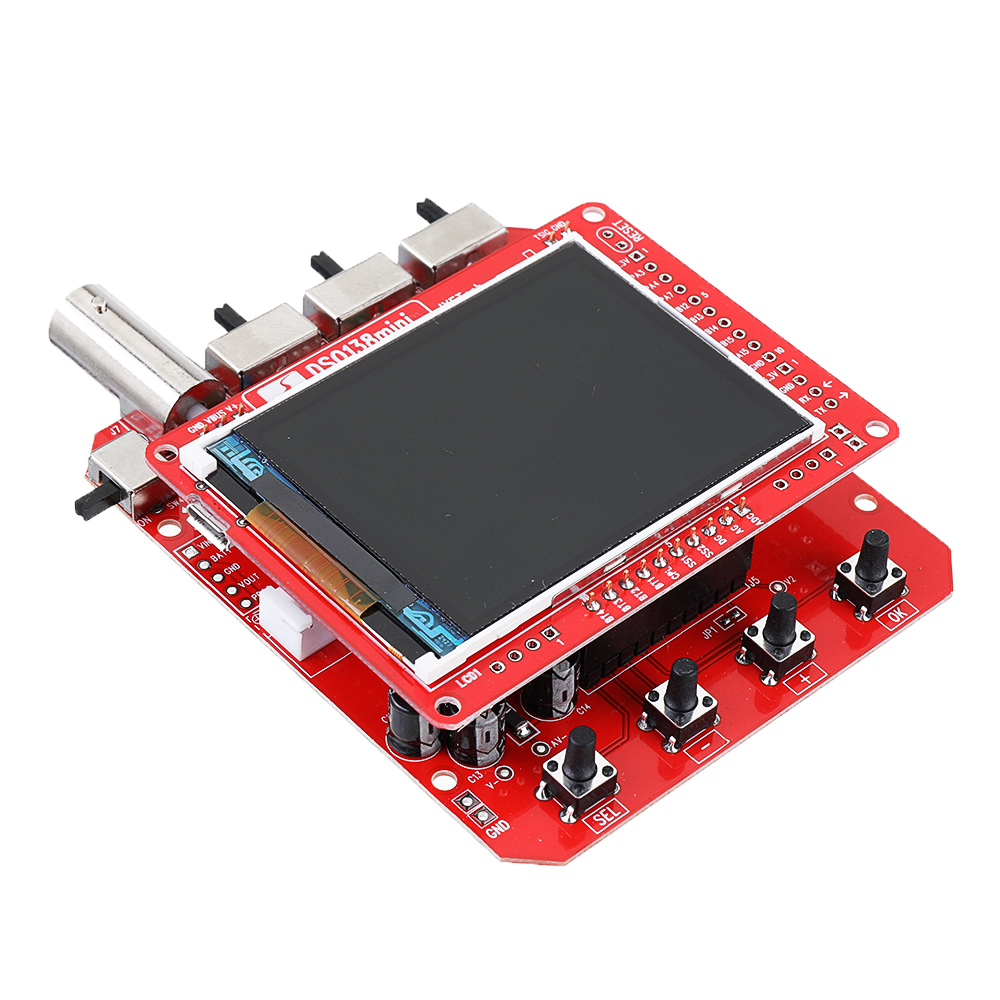

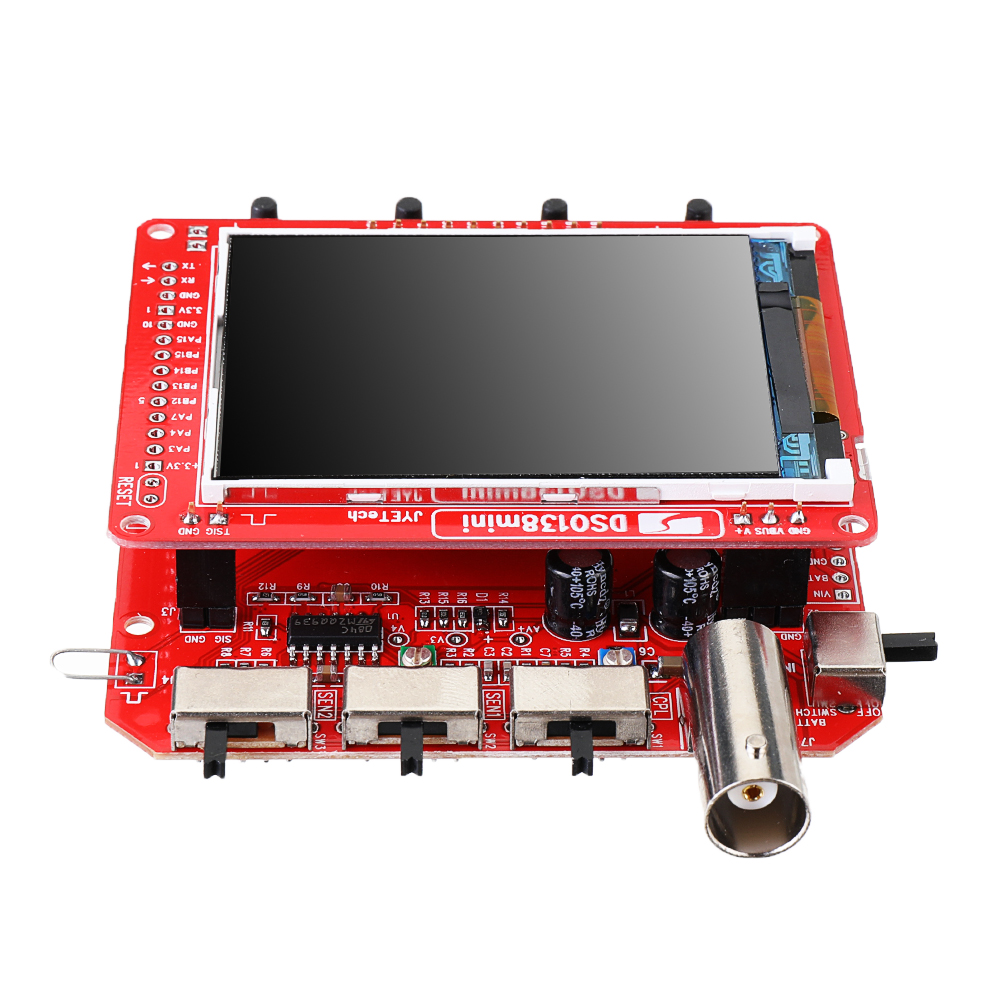

Elecbee NUOVO 13805K DSO138 mini 200KHz oscilloscopio digitale SMD versione saldata DC3.5V-6V
SKU: EB0047073
Preferiti
Caratteristiche principali
Mostra di più
Datasheet
Descrizione
DSO138mini apporta i seguenti miglioramenti:
1. Migliore struttura e dimensioni ridotte
2. USB o alimentato a batteria.
3. Ingresso trigger esterno.
4. L'uscita seriale dei dati della forma d'onda.
5. Controllore generale.

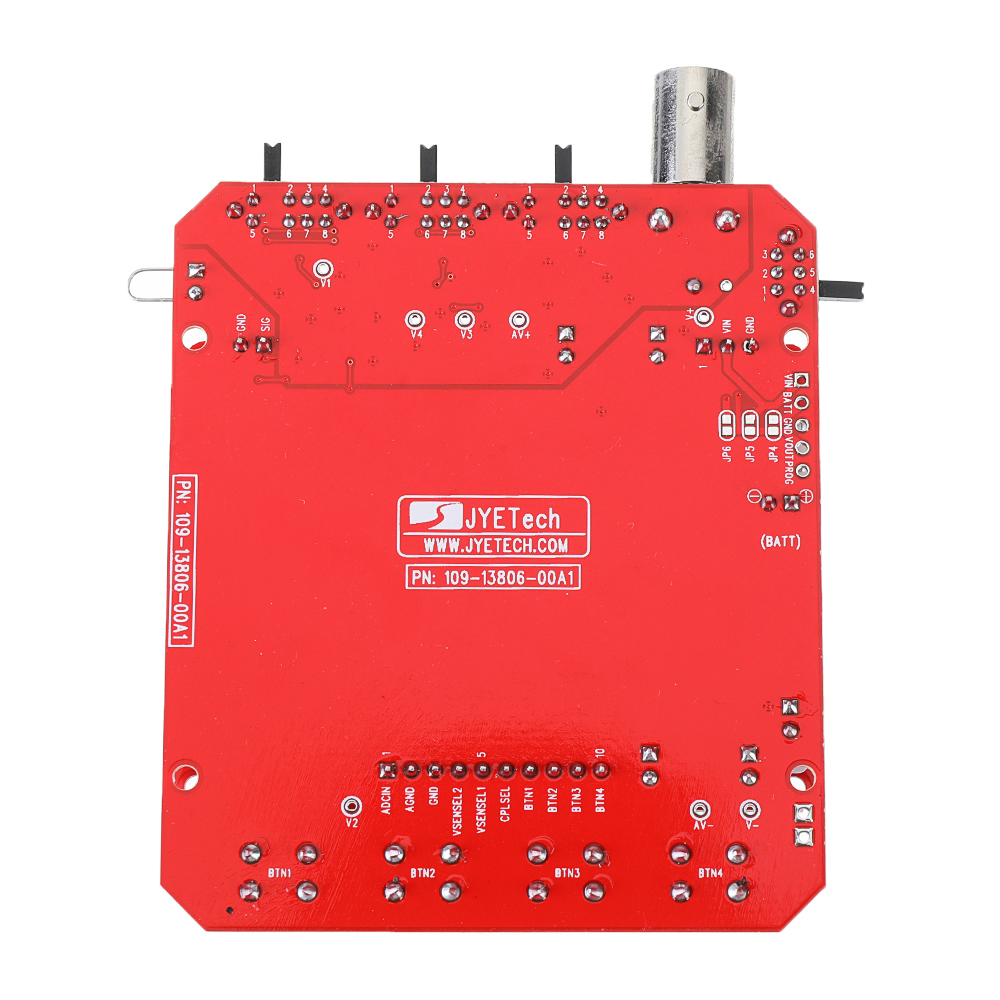

DSO138mini fa sì che MCU e LCD rimangano in un PCB per evitare connessioni pin-header problematiche utilizzate in DSO138. Ciò non solo aumenta l'affidabilità del prodotto, ma consente anche alla scheda madre di diventare un controller flessibile per uso generico.

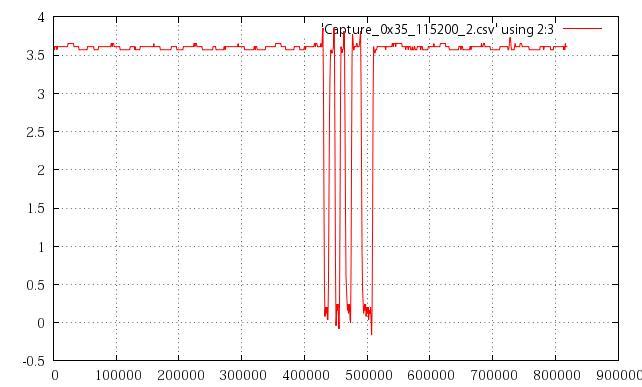

Il trigger di DSO138mini può funzionare in modo affidabile con impostazioni della base dei tempi di 10us e 20us. I dati della forma d'onda possono essere emessi tramite la porta seriale e i dati possono essere facilmente visualizzati su PC con l'aiuto di altri software come Gnuplot. Questa foto mostra la stessa forma d'onda visualizzata su PC utilizzando Gnuplot.

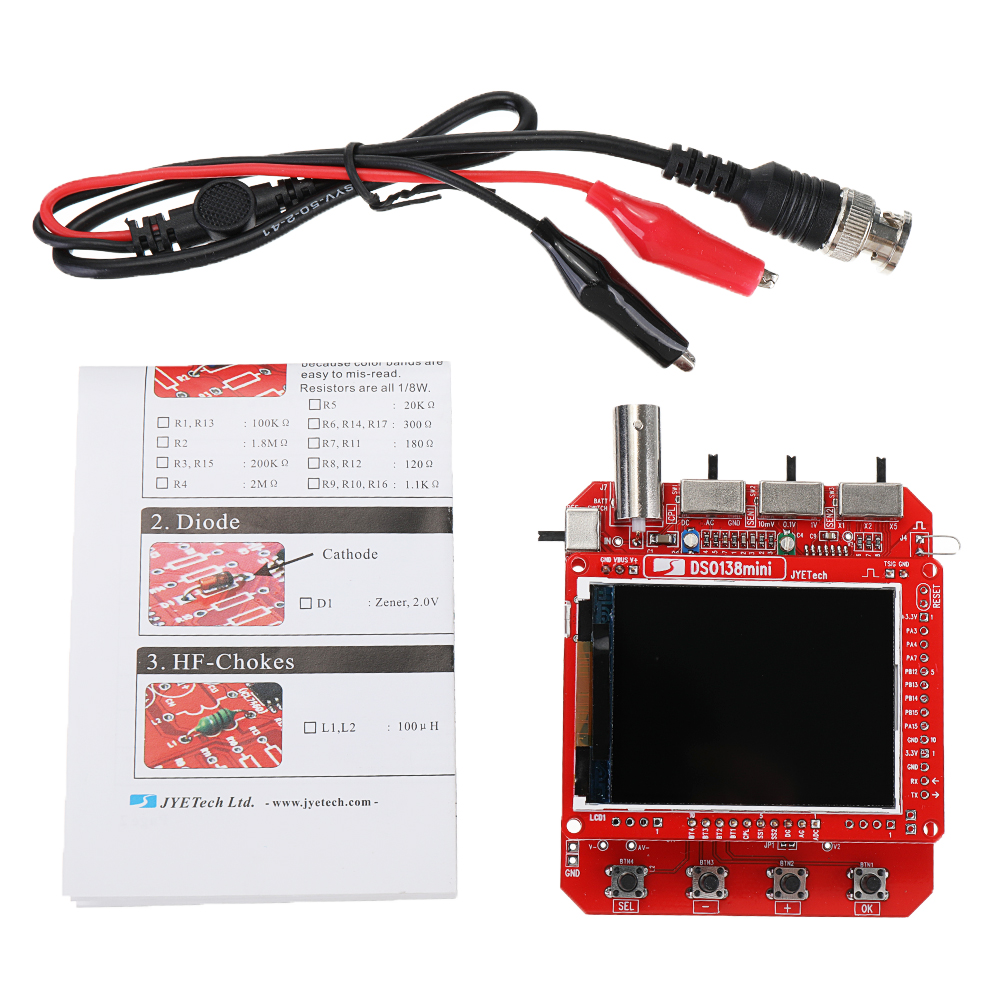

La confezione include:

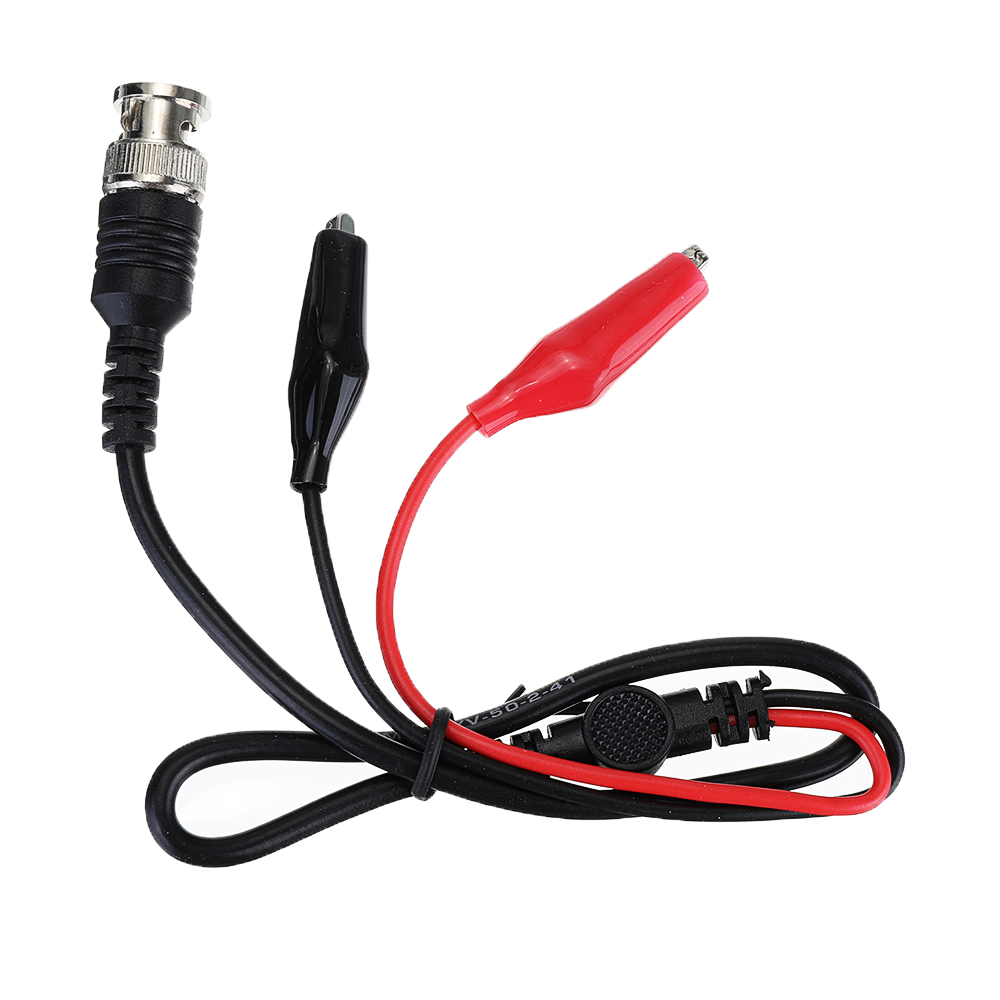

1 oscilloscopio digitale con cavo
1 manualeVerticale:
Numero di canali: 1
Larghezza di banda analogica: 0 - 200 KHz
Sensibilità: 10mV/Div - 5V/Div
Errore di sensibilità: <5%
Risoluzione: 12 bit
Impedenza di ingresso: 1M ohm
Tensione di ingresso massima: 50 Vpk
Accoppiamento: DC, AC, GND
Orizzontale:
Frequenza massima di campionamento in tempo reale: 1 Msps
Base dei tempi: 10us/Div - 500s/Div
Lunghezza record: 1024
Grilletto:
Modalità di attivazione: automatica, normale, singola
Tipi di trigger: fronte di salita/discesa
Posizione trigger: 1/2 della dimensione del buffer fissa
Schermo:
LCD TFT a colori da 2,4 pollici con risoluzione 320 x 240
Alimentazione elettrica:
3,5 V - 6 V CC
Corrente di alimentazione: 120mA@5V
Fisico:

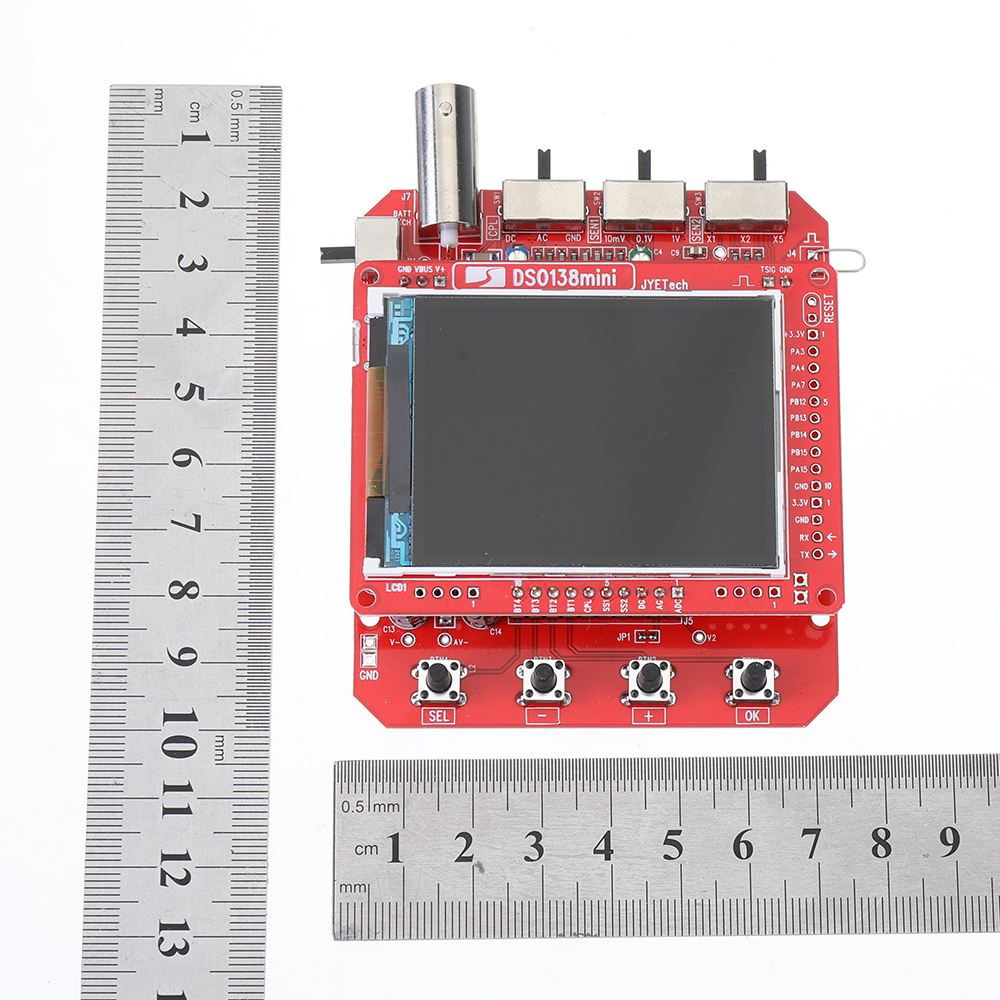

Dimensioni: 85 mm x 75 mm x 15 mm
Peso: 50 grammi (cavi esclusi)
Ci sono alcune parti opzionali che possono essere scelte per rendere l'oscilloscopio ancora più completo:
Connettore BNC. Il kit viene fornito con una basetta a due pin per le sonde a uncino semplici (vedere il manuale). Questo connettore sostituisce l'intestazione a due pin e ti consentirà di connetterti alla sonda BNC professionale standard.
Sonda standard BNC.
Scheda caricabatteria JYE118.
Documenti del prodotto e firmware: (Clicca per aprire)
