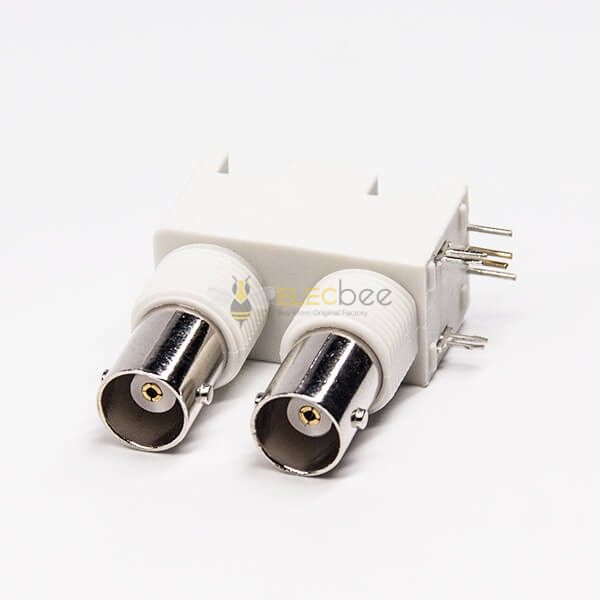

PCB 用 BNC コネクタ ダブル ジャック アングル
$3.79
品番: EB-001-0049
クリップボードにコピーする
165 売上高
0 レビュー
在庫あり 在庫
Bulk Purchase, Auto Savings:
$2.66
10-19 PCS
$2.52
20-99 PCS
$2.24
100+ PCS
Deliver to United States
配送料(一律料金) $10.00
- PCB マウント、ジャック/メス、アングル/90°、50Ω、デュアル、バルクヘッド;
- 設置スペースを抑えたコンパクト設計。
- カップリングの着脱が簡単。
- 高品質で 30 日間 100% 返金。
- OEMオリジナル工場から、同じ品質ではるかに良い価格です。
BNC コネクタの主な用途:
アンテナ、ケーブル アセンブリ、自動車、ラジオ、ビデオ、放送、電気通信、衛星通信、モニター、レコーダー、スイッチャー、基地局、技術機器、計器、CCTV、CATV、HDTV など。
モバイル購入
- 詳細
-
商品属性
属性値
検索
-
ボディマテリアル
亜鉛合金
-
インストール方法
PCBマウント/パネルマウント
-
ターミナルタイプ
はんだタイプ
-
設置特性
バルクヘッド/スルーホール
-
性別
女性
-
関数
他
-
方向
直角
-
極性
標準
-
コーティング
ニッケルめっき
-
インピーダンス
50Ω/75Ω
-
外部導体接続
なし
- 説明
電気的特性
- インピーダンス：50Ω/75Ω
- 周波数範囲: 0~4 GHz
- VSWR：ストレートタイプ≦1.22/3GHz / R/Aタイプ≦1.30/3GHz
- 耐電圧：1500V rms
- 動作電圧: 500 V rms
- 中心接触抵抗 ≦ 1.5 mΩ (ミリオーム最大)
- 外部接触抵抗 ≦ 2.0 mΩ (ミリオーム最大)
- 絶縁抵抗 ≧5 × 10³ mΩ (ミリオーム以上)
機械的特性
- カップリング：バヨネット
- コンタクト保持: 6 ポンド分。
- 嵌合耐久性: ≧500 サイクル
環境特性
- 環境特性：テフロン -55℃~+155℃ / POM -40℃~+60℃
- カップリング ナット保持: 100 ポンド。 分。
- 振動: MIL-STD-202 Method 204
- 耐食性: MIL-STD-202 Method 101
材料：
| 部 | 材料 | 終了 |
| 体 | 亜鉛 | ニッケル |
| センターコンタクトピン | 真鍮 | オー |
| インシュレータ | POM | 白 |
