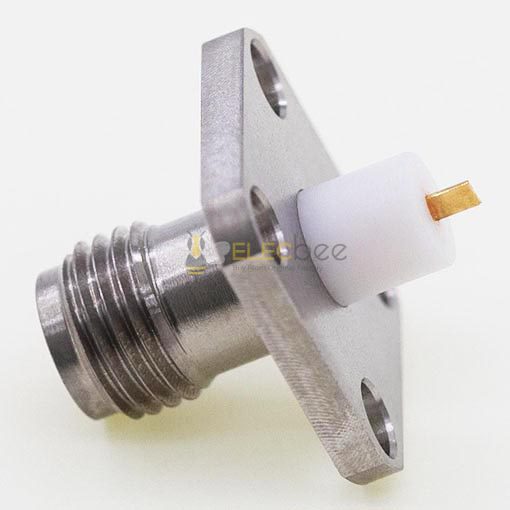

SMAメスコネクタ、12.7mm / .500インチスクエアフランジ、円筒接点付き

SMAメスコネクタ、12.7mm / .500インチスクエアフランジ、円筒接点付き

$8.00
品番: EB-DRF-0158
クリップボードにコピーする
80 売上高
0 レビュー
在庫あり 在庫
Bulk Purchase, Auto Savings:
$7.60
10-19 PCS
$6.84
20-99 PCS
$5.47
100+ PCS
Deliver to United States
配送料(一律料金) $10.00
- +
see more

Contact Sales

SMAメスコネクタ、12.7mm / .500インチスクエアフランジ、円筒接点付き
EB-DRF-0158
あなたの名前*
あなたのメール*
トピック*
数量
メッセージ
送信する
簡単に支払う (かんたんに しはらう)
American Express Apple Pay Diners Club Discover Mastercard Visa
信頼できる配達 (しんらいできる はいたつ)
Trusted Delivery Image
モバイル購入
  • 説明

品番：EB-DRF-0158
説明: SMA メス コネクタはんだアタッチメント、12.7mm / .500″ スクエア フランジ ジャック、円筒形コンタクト付き。

この EB-DRF-0158、SMA メス コネクタはんだ付け 4 穴フランジ マウント スタブ端子、サイズ 12.7mm / .500 インチのスクエア フランジ ジャックと 1mm / .040 インチのフラット ピン端子、DC から 27GHz までの周波数範囲、50Ω インピーダンス、 DC~18GHz で VSWR 1.10:1 (最大)、18GHz~27GHz で 1.15:1 (最大)、500 サイクルの耐久性、-55°C~+165°C の動作温度。

利点

  • 小さいサイズ
  • 高信頼性
  • 優れた機械的性能
  • DCから27GHzまでの広い周波数範囲

アプリケーション

  • 汎用試験
  • SMA バルクヘッド ねじ込み接続
  • ラックおよびパネル マウント アプリケーション
  • 1mm / .040″ フラットピン端子

主な機能

極性標準
コネクタの種類SMA
コネクタの性別女性
インピーダンス50Ω
体型真っ直ぐ
パネル取り付け4穴フランジ
取り付け方法半田
周波数範囲DC～27GHz

パフォーマンス機能

VSWR：DC~18GHz: 1.10:1 (最大)
18GHz~27GHz:1.15:1 (最大)
接触抵抗中心導体≤3.0mΩ
外部導体≤2.0mΩ
絶縁抵抗≧5000MΩ
耐電圧1000V
耐久性500サイクル
動作温度-55℃～+165℃

素材仕様

ハウジングタイプ 303 ステンレス鋼
ポリッシュ & 不動態化
センター連絡先ベリリウム銅メッキ
ゴールド (MIL-G-45204)
絶縁体PTFE & PEI
