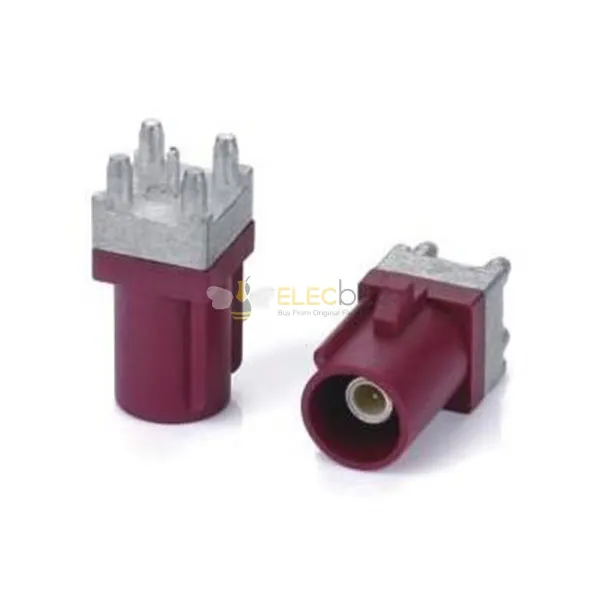

Fakra 車両コネクタ D コーディング クラレット バイオレット 垂直オス プラグ コネクタ PCB GSM 用
$3.55
品番: EB-014-0356
クリップボードにコピーする
182 売上高
0 レビュー
在庫あり 在庫
Bulk Purchase, Auto Savings:
$2.18
10-19 PCS
$2.06
20-99 PCS
$1.83
100+ PCS
Deliver to United States
配送料(一律料金) $10.00
機能と利点
- Fakraコネクタ、車両コネクタ、オス、Dコーディング、シングルポート、ストレート、PCB取り付け
- 14 種類のメカニカルキーコードとカラーキーコード
- ロック機能と可聴カチッという音を備えた堅牢なプラスチック製ハウジング
- 部品を自動配置するためのテープとリールのパッケージング
- 密閉型ユニットも利用可能
- アプリケーションには、自動車、全地球測位衛星、衛星無線、Bluetooth、遠隔車両診断、インフォテインメント システムなどが含まれます。
- 選択可能なさまざまな RF コネクタが事前に組み立てられています。 サイズとケーブルの長さはカスタマイズ可能です。
- 高品質、30 日間全額返金。
- OEM オリジナル工場からの、同じ品質ではるかに優れた価格。
モバイル購入
- 詳細
-
商品属性
属性値
検索
-
ボディマテリアル
プラスチック
-
インストール方法
PCBマウント/パネルマウント
-
設置特性
オフセットタイプ/スルーホール
-
性別
男性
-
方向
ストレート
-
インピーダンス
50 Ω
-
コーディング
D
-
ドッキング方法
バヨネット
- 説明
FAKRA コネクタ
- FAKRA コネクタ (Fachkreis Automobile、ドイツ規格) は、最大 6 GHz で動作できる SMB ベースの自動車グレードのコネクタです。 これらのコネクタは、接続が完了したことを知らせるカチッという音とともにロック機能を備えたプラスチック ハウジング内に埋め込まれています。 14 種類の異なる機械レイアウトが用意されており、簡単に識別して不一致を防ぐために色分けされています。
- FAKRA コネクタは、自動車産業の機械的および環境的要件を満たしています。 世界中の自動車業界は、FAKRA および USCAR 規格に基づいてコネクタを標準化しています。
- これらは、SDARS、携帯電話、GPS ナビゲーション、キーレス エントリ、衛星ラジオなどのアプリケーションを使用して、自動車のさまざまな接続に適用できます。
アプリケーション
- カメラ
- 検出、評価、反応のためのセンサー
- ハイパフォーマンスコンピューティング
- ラジオアンテナ
- GPS テレマティクスまたはナビゲーション
- インフォテイメントとテレビ
- モバイル通信
- RF Bluetooth / WLAN アプリケーション
- キーレスエントリー用無線周波数リモコン
- 車両補助暖房
ファクラのクローズアップビュー
- 1. シャーシ取り付け用ケーブルコネクタの取り付け溝
- 2. 触覚と聴覚によるロックにより、プラグとカプラー間の一次ロック システムを固定します。
- 3. 保護バーと保護ストリップにより、一次ラッチアームが意図せず開くのを防ぎます。
- 4. 耐衝撃性と耐振動性のコード化ハウジングによる同軸インサートの保護
- 5. プラスチックハウジング内の同軸インサートの高い軸方向保持力による確実な二次ロック
- 6. 14 種類のコードを備えた洗練された機械式および色分けシステム
ファクラコード
インターフェイスの寸法
| 電気的特性 | |
| 特性インピーダンス | 50Ω |
| 周波数範囲 | DC～6GHz |
| 耐電圧 | 800Vrms |
| 動作電流 | 1A DC 最大 (ワイヤーのゲージと長さに基づく) |
| 内部導体接触抵抗 | 10mΩ最大(オリジナル) |
| 外部導体接触抵抗 | 5mΩ最大(オリジナル) |
| リターンロス | 最小18dB |
| 挿入損失 | ≤0.1x√fGHz dB |
| 絶縁抵抗 | 1000MΩ以上 |
| 高周波漏洩 | -45 dB @最大 3 GHz; -40 dB@ 最大 6 GHz |
| 機械的挙動 | |
| 耐久性のあるプラグ | 最小25サイクル |
| スナップ保持力 | 110N以上 |
| 引抜力（4ポート） | 2N分 |
| 挿入力（4ポート） | 45N Max(片面非防水) |
| 環境特性 | |
| 塗布温度 | -40℃～+105℃ |
| 湿った熱サイクル | USCAR-2、パラグラフ 5.6.2 /ISO 20860-2 条項 9.3 |
| 振動と機械的衝撃 | USCAR-2、パラグラフ 5.4.6 /ISO 20860-2 条項 9.1 |
| 熱衝撃 | USCAR-2、第 5.6.1 項/ISO 20860-2 第 9.2 項 |
| RoHS | √ |
| 材料 | |
| シェル | PA、PBT、PPE |
| 外部導体 | 亜鉛、銅亜鉛、銅スズ、ステンレス鋼 |
| インシュレータ | LCP、PA、PTFE |
| 内部導体 | キューブ、カズン、CuSn |
| カバー | PA、PBT、PPE |
| えり | 銅 |
| バックル | PA、PBT、PPE |
| 表面処理 | |
| 外部導体 | I、Sn、Ni |
| 内部導体 | アウ |
