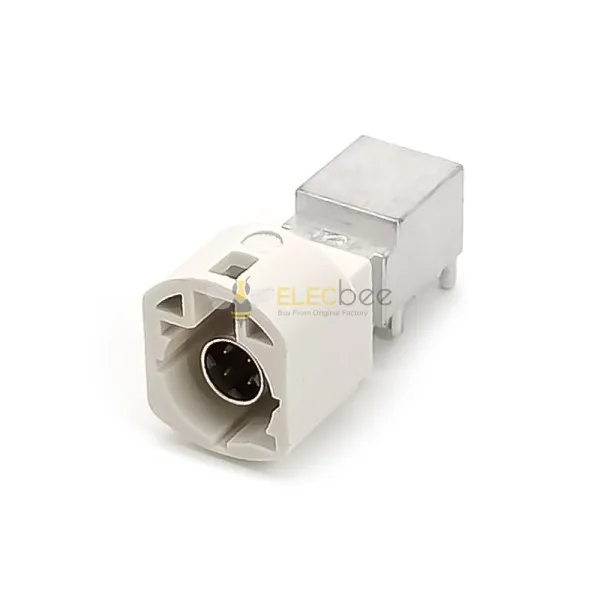

HSD 4 ピン B コーディング直角車両コネクタ オス ホワイト ラジオ パントム電源パネル マウント
$42.86
品番: EB-014-0377
クリップボードにコピーする
80 売上高
0 レビュー
在庫あり 在庫
Bulk Purchase, Auto Savings:
$3.69
10-19 PCS
$3.49
20-99 PCS
$3.10
100+ PCS
Deliver to United States
配送料(一律料金) $10.00
機能と利点
- HSD LVDS、4ピン、Bコード、オスコネクタ、90度、車両コネクタ、PCBボード
- 14 種類のメカニカルキーコードとカラーキーコード
- ロック機能と可聴カチッという音を備えた堅牢なプラスチック製ハウジング
- 部品を自動配置するためのテープとリールのパッケージング
- 密閉型ユニットも利用可能
- アプリケーションには、自動車、全地球測位衛星、衛星無線、Bluetooth、遠隔車両診断、インフォテインメント システムなどが含まれます。
- 選択可能なさまざまな RF コネクタが事前に組み立てられています。 サイズとケーブルの長さはカスタマイズ可能です。
- 高品質、30 日間全額返金。
- OEMのオリジナル工場から、同じ品質をはるかに優れた価格で提供します。
モバイル購入
- 詳細
-
商品属性
属性値
検索
-
ボディマテリアル
プラスチック
-
インストール方法
PCBマウント/パネルマウント
-
設置特性
オフセットタイプ/スルーホール
-
性別
男性
-
方向
直角
-
インピーダンス
100 Ω
-
ポジション数
4ピン
-
コーディング
B
-
ドッキング方法
バヨネット
- 説明
HSDコネクタ
- 高速データ (HSD) FAKRA コネクタ
- 高速データ FAKRA コネクタを備えた FAKRA (Fachkreis Automobile) シリーズ。 1 ピン FAKRA コネクタは、より高いデータ転送速度を必要とするアプリケーションにはもはや適していません。 HSD FAKRA 4 ピン コネクタは、100 オームのインピーダンス制御システムでこれらの要求を満たし、高速かつ最高品質の信号伝送を提供します。 これらの高速コネクタは、さまざまなテレマティックおよびマルチメディア アプリケーションの RF 要件を満たすように設計されています。 これらは、FAKRA および USCAR 規格に準拠した高性能でコスト効率の高い RF インターフェイスを提供します。 SMB ベースの設計には、正確な接続を確保し、自動車の仕様を満たすために複数の色分けされたプラスチック ハウジングが含まれています。
- Elecbee の HSD FAKRA コネクタは車載アプリケーションに最適で、衛星デジタル オーディオ ラジオ サービス (SDARS)、全地球移動通信システム (GSM)、および全地球測位システム (GPS) の運用要件および環境要件を満たすように設計されています。
アプリケーション
- カメラ
- 検出、評価、反応のためのセンサー
- ハイパフォーマンスコンピューティング
- ラジオアンテナ
- GPS テレマティクスまたはナビゲーション
- インフォテイメントとテレビ
- モバイル通信
- RF Bluetooth / WLAN アプリケーション
- キーレスエントリー用無線周波数リモコン
- 車両補助暖房
HSDコーディング
インターフェイスの寸法
HSD配線
| 電気的特性 | |
| 特性インピーダンス | 100Ω |
| 周波数範囲 | DC～6GHz |
| 耐電圧 | 250VRMS |
| 動作電流 | ≤3A DC @85℃ 周囲温度 |
| 内部導体接触抵抗 | 10mΩ以下(初期) |
| 外部導体接触抵抗 | 7.5mΩ最大（初期） |
| リターンロス | ≧20dB 1GHz |
| 挿入損失 | ≤0.1dB、DC-2GHz |
| 絶縁抵抗 | 1000MΩ以上 |
| 内部/ペア間オフセット | ≦5ps/≦25ps |
| 近端/遠端クロストーク | ≦5ps/≦25ps |
| 機械的挙動 | |
| 耐久性のあるプラグ | 最小25サイクル |
| スナップ保持力 | 110N以上 |
| 撤退力 | 5N以上 |
| 挿入力 | 最大30N |
| 防水挿入力（シングルヘッド） | 最大45N |
| 環境特性 | |
| 塗布温度 | -40℃～+105℃ |
| 湿った熱サイクル | USCAR-2、パラグラフ 5.6.2 |
| 振動と機械的衝撃 | USCAR-2、パラグラフ 5.4.6 |
| 熱衝撃 | USCAR-2、パラグラフ 5.6.1 |
| RoHS | √ |
| 材料 | |
| シェル | PA、PBT、PPE |
| 外部導体 | 亜鉛、銅亜鉛、銅スズ、ステンレス鋼 |
| インシュレータ | LCP、PA、PTFE |
| 内部導体 | キューブ、カズン、CuSn |
| カバー | PA、PBT、PPE |
| えり | 銅 |
| バックル | PA、PBT、PPE |
| 表面処理 | |
| 外部導体 | I、Sn、Ni |
| 内部導体 | アウ |
