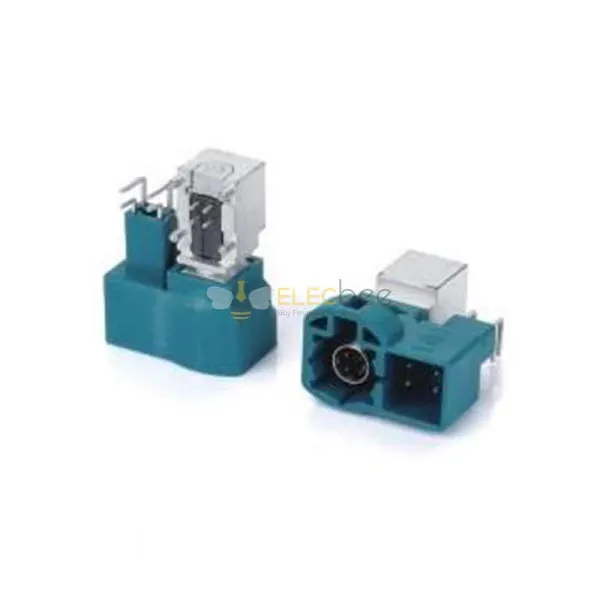

HSD 4 + 4 ピン Z コードオス直角車両コネクタウォーターブルー GPS 信号 PCB 用
$10.29
品番: EB-014-0406
クリップボードにコピーする
80 売上高
26 レビュー
在庫あり 在庫
Bulk Purchase, Auto Savings:
$9.78
10-19 PCS
$8.80
20-99 PCS
$7.04
100+ PCS
Deliver to United States
配送料(一律料金) $10.00
モバイル購入
- 詳細
-
商品属性
属性値
検索
-
ボディマテリアル
プラスチック
-
インストール方法
PCBマウント/パネルマウント
-
設置特性
オフセットタイプ/スルーホール
-
性別
男性
-
方向
直角
-
インピーダンス
100 Ω
-
ポジション数
8ピン
-
コーディング
Z
-
ドッキング方法
バヨネット
- 説明
HSDコネクタ
- 高速データ (HSD) FAKRA コネクタ
- 高速データ FAKRA コネクタを備えた FAKRA (Fachkreis Automobile) シリーズ。 1 ピン FAKRA コネクタは、より高いデータ転送速度を必要とするアプリケーションにはもはや適していません。 HSD FAKRA 4 ピン コネクタは、100 オームのインピーダンス制御システムでこれらの要求を満たし、高速かつ最高品質の信号伝送を提供します。 これらの高速コネクタは、さまざまなテレマティックおよびマルチメディア アプリケーションの RF 要件を満たすように設計されています。 これらは、FAKRA および USCAR 規格に準拠した高性能でコスト効率の高い RF インターフェイスを提供します。 SMB ベースの設計には、正確な接続を確保し、自動車の仕様を満たすために複数の色分けされたプラスチック ハウジングが含まれています。
- Elecbee の HSD FAKRA コネクタは車載アプリケーションに最適で、衛星デジタル オーディオ ラジオ サービス (SDARS)、全地球移動通信システム (GSM)、および全地球測位システム (GPS) の運用要件および環境要件を満たすように設計されています。
アプリケーション
- カメラ
- 検出、評価、反応のためのセンサー
- ハイパフォーマンスコンピューティング
- ラジオアンテナ
- GPS テレマティクスまたはナビゲーション
- インフォテイメントとテレビ
- モバイル通信
- RF Bluetooth / WLAN アプリケーション
- キーレスエントリー用無線周波数リモコン
- 車両補助暖房
HSDコーディング
インターフェイスの寸法
HSD配線
| 電気的特性 | |
| 特性インピーダンス | 100Ω |
| 周波数範囲 | DC～6GHz |
| 耐電圧 | 250Vrms |
| 動作電流 | ≤3A DC @85℃ 周囲温度 |
| 内部導体接触抵抗 | 10mΩ以下(初期) |
| 外部導体接触抵抗 | 7.5mΩ最大（初期） |
| リターンロス | ≧20dB 1GHz |
| 挿入損失 | ≤0.1dB、DC-2GHz |
| 絶縁抵抗 | 1000MΩ以上 |
| 内部/ペア間オフセット | ≦5ps/≦25ps |
| 近端/遠端クロストーク | ≦5ps/≦25ps |
| 機械的挙動 | |
| 耐久性のあるプラグ | 最小25サイクル |
| スナップ保持力 | 110N以上 |
| 撤退力 | 5N以上 |
| 挿入力 | 最大30N |
| 防水挿入力（シングルヘッド） | 最大45N |
| 環境特性 | |
| 塗布温度 | -40℃～+105℃ |
| 湿った熱サイクル | USCAR-2、パラグラフ 5.6.2 |
| 振動と機械的衝撃 | USCAR-2、パラグラフ 5.4.6 |
| 熱衝撃 | USCAR-2、パラグラフ 5.6.1 |
| RoHS | √ |
| 材料 | |
| シェル | PA、PBT、PPE |
| 外部導体 | 亜鉛、銅亜鉛、銅スズ、ステンレス鋼 |
| インシュレータ | LCP、PA、PTFE |
| 内部導体 | キューブ、カズン、CuSn |
| カバー | PA、PBT、PPE |
| えり | 銅 |
| バックル | PA、PBT、PPE |
| 表面処理 | |
| 外部導体 | I、Sn、Ni |
| 内部導体 | アウ |
