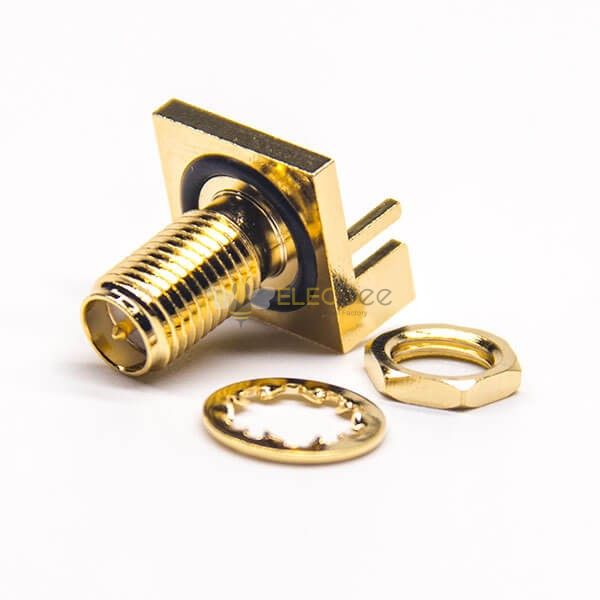

RF 同軸コネクタ 逆極性 SMA ジャック PCB 実装用ストレートはんだタイプ
$7.26
品番: EB-007-0300
クリップボードにコピーする
85 売上高
0 レビュー
在庫あり 在庫
Bulk Purchase, Auto Savings:
$3.13
10-19 PCS
$2.96
20-99 PCS
$2.63
100+ PCS
Deliver to United States
配送料(一律料金) $10.00
特徴：
- RP SMA コネクタ、縦型/180°、メス、ブランクヘッド、エッジ マウント、PCB マウント、はんだ、50オーム、金メッキ
- 低反射で最大18GHzの優れた電気的性能。
- ねじ式カップリング機構により、コンパクトな設計で損失が少なく、安全性が高くなります。
- 高品質で 30 日間 100% 返金。
- OEMオリジナル工場から、同じ品質ではるかに良い価格です。
モバイル購入
- 詳細
-
商品属性
属性値
検索
-
インストール方法
パネルマウント
-
ターミナルタイプ
はんだタイプ
-
設置特性
バルクヘッド - フロントサイドナット
-
シェル機能
真っ直ぐ
-
性別
ジャック
-
極性
逆極性
-
インピーダンス
50オーム
-
コーティング
金めっき
-
ボディマテリアル
クーパー
- 説明
アプライアンス:
- 航空宇宙および防衛:ハンドヘルド フィールド デバイスと計装
- テクノロジー: 計装
- 商用車: Bluetooth と GPS
- 電気通信: 無線基地局、携帯電話システム
- データ・通信：Wifi、WiMAX
- 工業用: アクティブおよびパッシブ コンポーネント、計装、M2M 通信、車両追跡システム
電気的特性
- インピーダンス：50オーム
- 周波数範囲: 0~6 GHz
- VSWR：ストレートタイプ≦1.3max / R/Aタイプ≦1.5max
- 耐電圧: RG142、RG405 で 1000 V rms 分
- 750Vrms以上 RG316、RG402用
- 500v rms分 RG178用
- 動作電圧：最大500 V rms。 RG142、RG405用
- 最大 375 V rms。 RG316、RG402用
- 最大 170 V rms。 RG178用
- 中心接触抵抗 ≦ 6.0 mΩ (最大ミリオーム)
- 外部接触抵抗 ≦ 2.0 mΩ (最大ミリオーム)
- 絶縁抵抗 ≧ 5 x 10³ mΩ (メガオーム以上)
機械的特性
- カップリング: 1/4-36 スレッド
- コンタクト保持: 15 in-lbs min.
- カップリング ナットのトルク: 30 in-lbs. 分。
- 耐久性（嵌合）≧500回（ベリリウム銅コンタクトの場合）
環境特性
- 温度範囲: -55°C ~ +155°C
- 振動: MIL-STD-202 Method204
- 耐食性: MIL-STD-202 Method 101
材料：
| 部 | 材料 | 終了 |
| 体 | 真鍮 | To:1u」 |
| センターコンタクトピン | 蛍光体 | 私：3u」 |
| インシュレータ | テフロン | 白 |
