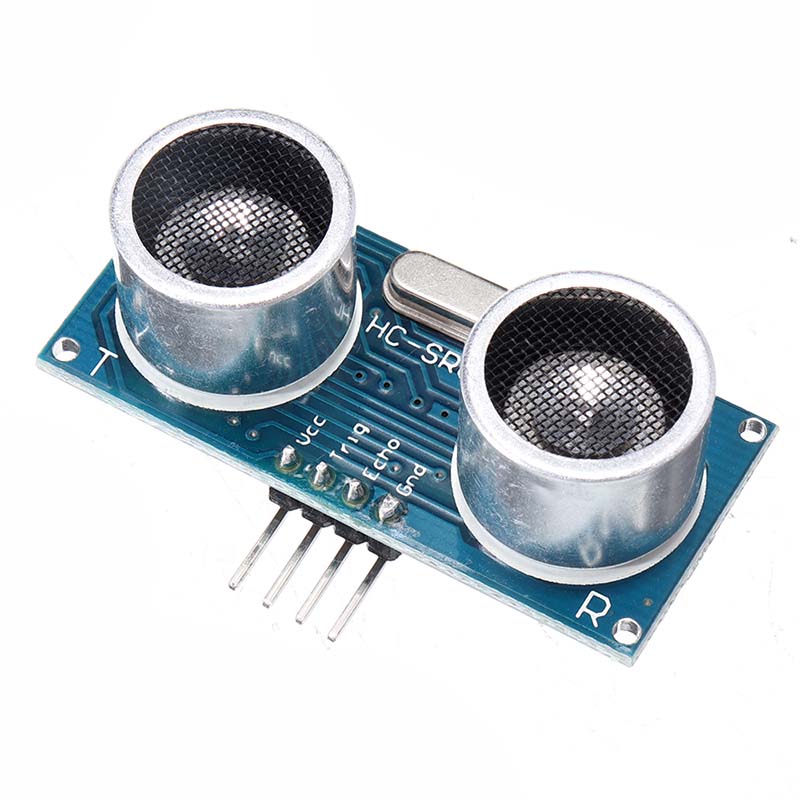

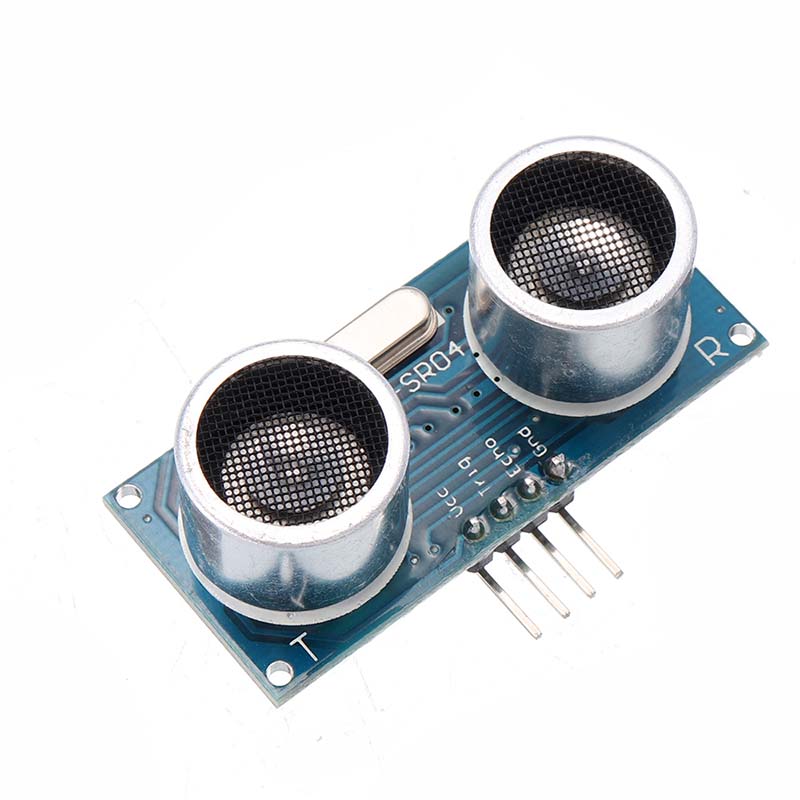

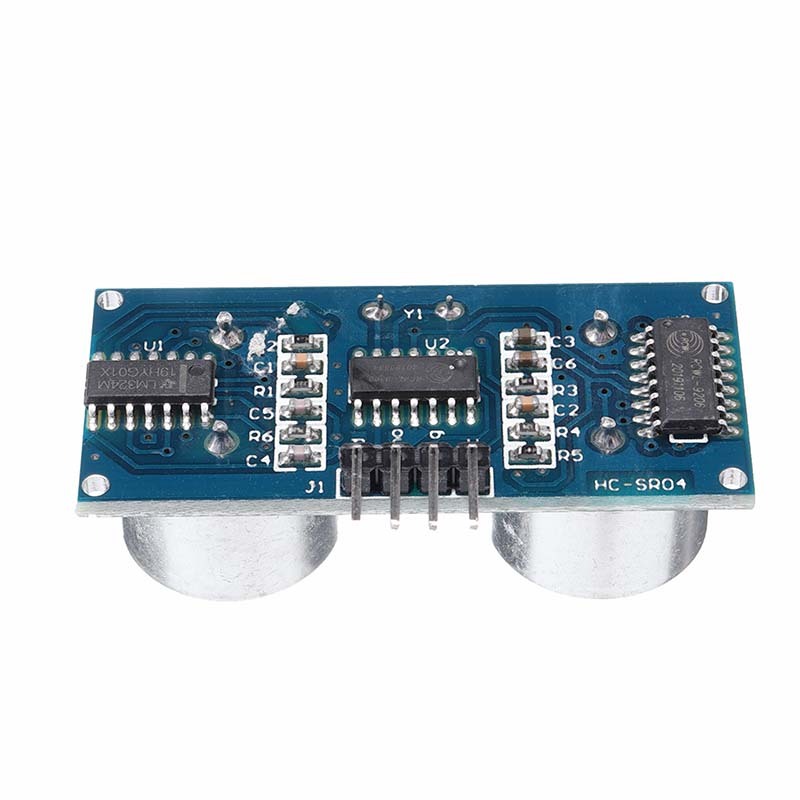

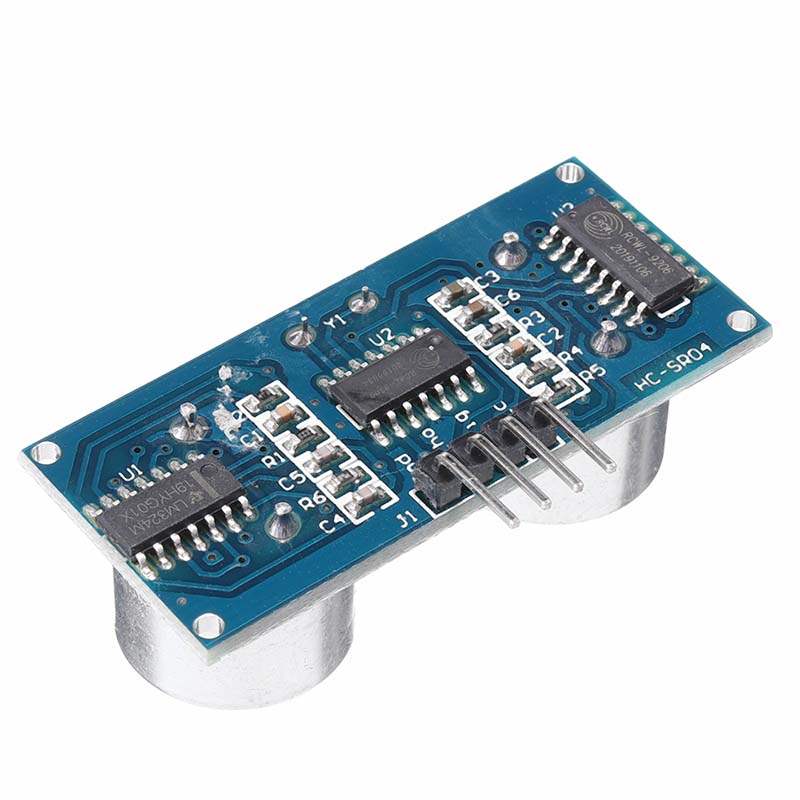

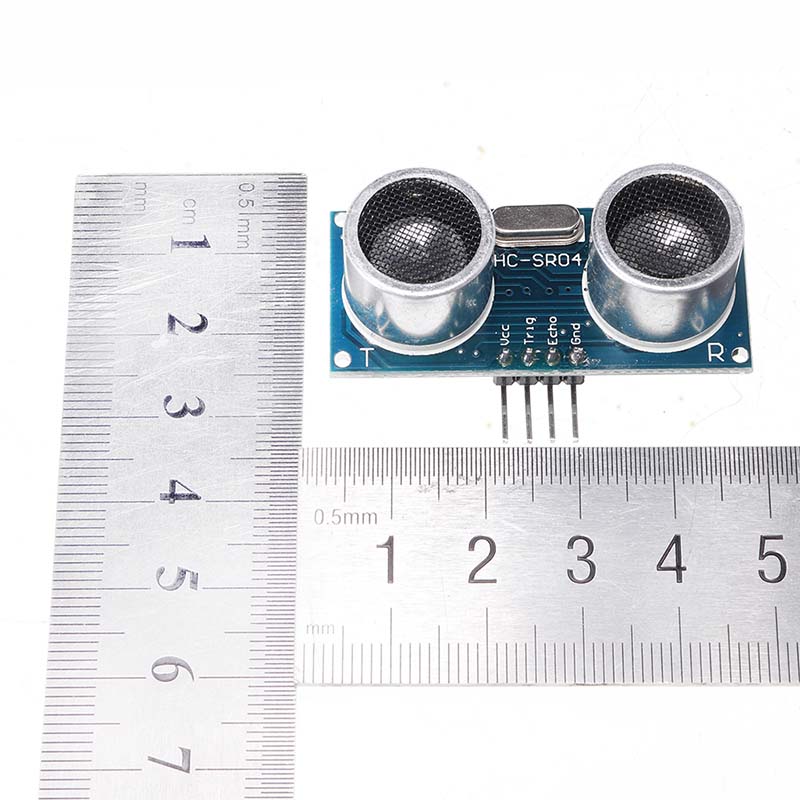

Elecbee 20個超音波モジュールHC-SR04距離測定測距トランスデューサセンサーDC5V2-450cm
SKU: EB0043832
お気に入り
主要特徴
もっと見る
説明
- 電圧：DC5V
正確な詳細>>
正確な詳細:
説明：使用電圧：5V（DC）
静的電流: 2mA 未満。
出力信号：電気周波数信号、高レベル5V、低レベル0V。
センサー角度: 15 度以下。
検出距離: 2cm-450cm。
高精度：0.3cmまで
入力トリガー信号: 10us TTL インパルス
信号：出力TTL PWL信号

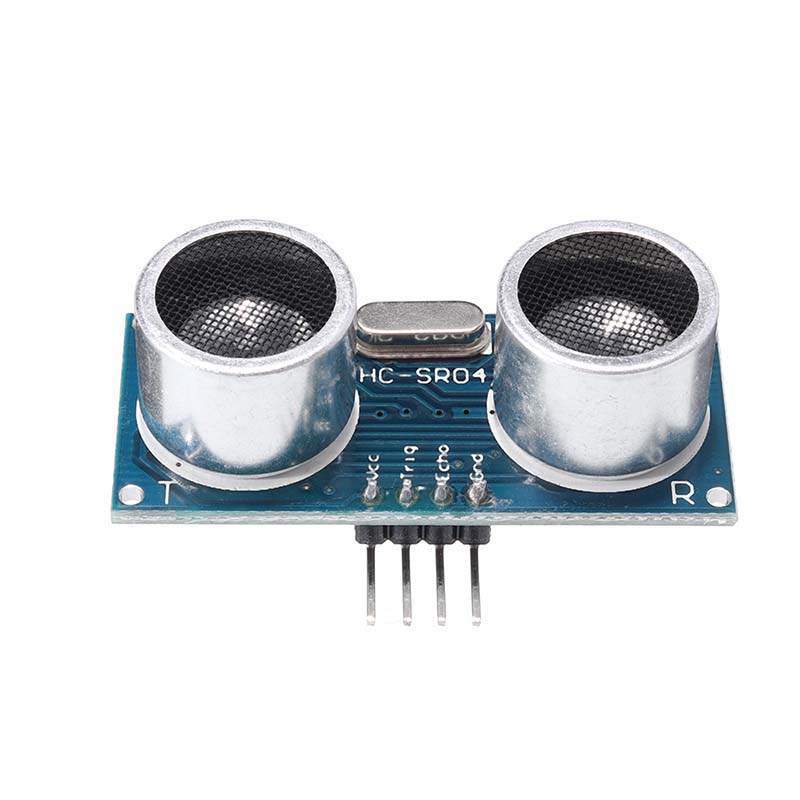

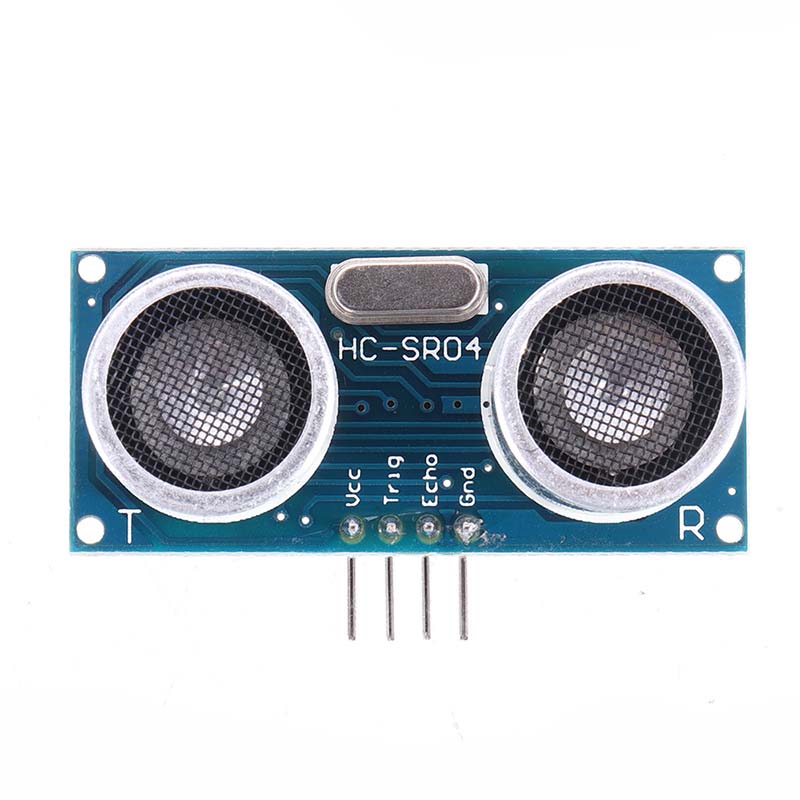

接続モード:
VCC
トリガー(T)
ech0(R)
アース
使用方法:
モジュールに 5V を供給します。障害物が範囲内にある場合、出力は 5V、そうでない場合は 0V になります。このモジュールの出力ピンは、盗難防止モジュールの場合はスイッチング出力として使用され、モジュールの範囲を指定する場合は足なしで使用されます。
注：モジュールは、電源を入れる前に回路に挿入する必要があります。これにより、高レベルの誤動作を防ぐことができます。そうでない場合は、再度電源を入れてください。
モジュールの動作原理:
1. 少なくとも 10us の高レベル信号を供給することにより、IO トリガーを採用します。
2. モジュールは自動的に 8 つの 40khz 方形波を送信し、戻ってくるパルス信号を受信するかどうかを自動的に検出します。
3. 信号が戻ってきた場合、ハイレベルを出力し、ハイレベルが続く時間は、超音波送信から受信までの時間です。 試験距離 = (高レベル時間 * 音 (340M/S) / 2.
ノート：
このモジュールは電力に接続するのに適していません。このモジュールを電子電源に接続する必要がある場合は、このモジュールの GND 端子を最初に接続してください。そうしないと、モジュールの通常の動作に影響します
パッケージは以下を含みます：

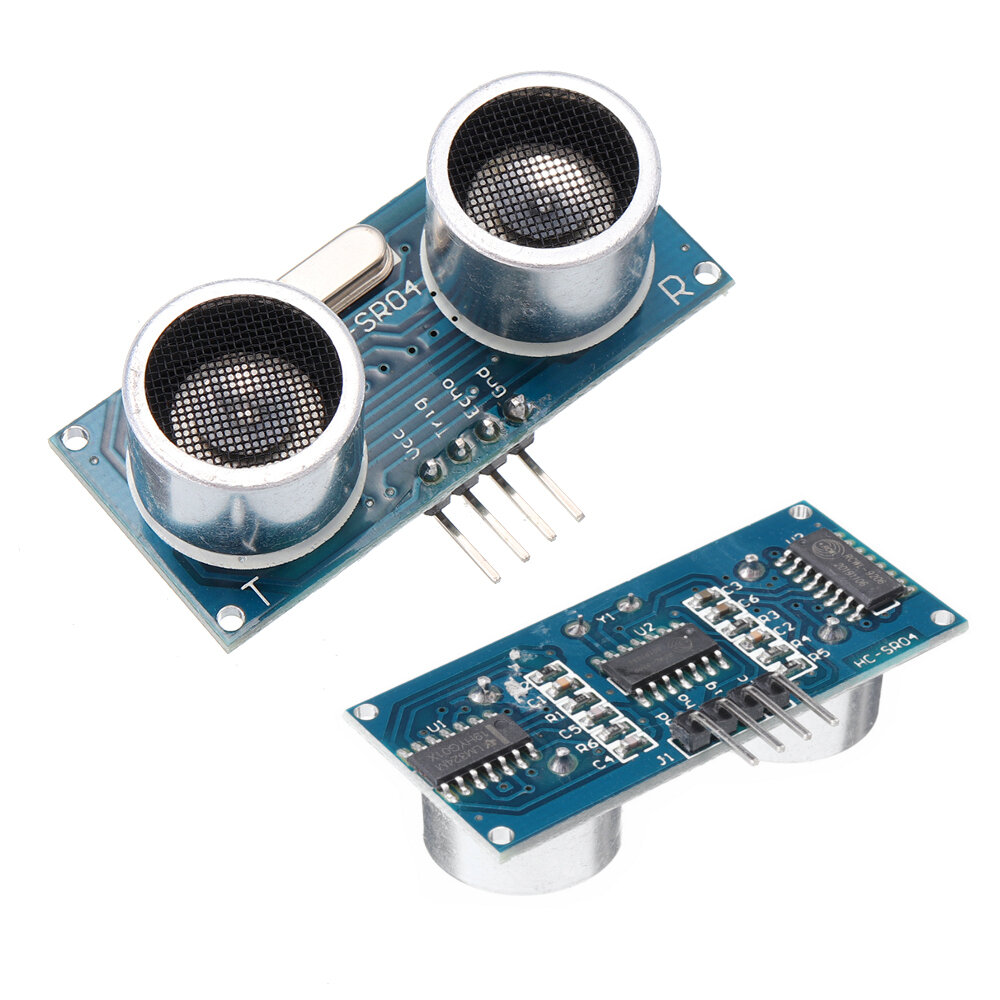

20 x HC-SR04 超音波モジュール距離測定トランスデューサ
使用電圧：5V（DC）
静的電流: 2mA 未満。
出力信号：電気周波数信号、高レベル5V、低レベル0V。
センサー角度: 15 度以下。
検出距離: 2cm-450cm。
高精度：0.3cmまで
入力トリガー信号: 10us TTL インパルス
信号：出力TTL PWL信号
接続モード:
VCC
トリガー(T)
ech0(R)
アース
使用方法:
モジュールに 5V を供給します。障害物が範囲内にある場合、出力は 5V、そうでない場合は 0V になります。このモジュールの出力ピンは、盗難防止モジュールの場合はスイッチング出力として使用され、モジュールの範囲を指定する場合は足なしで使用されます。
注：モジュールは、電源を入れる前に回路に挿入する必要があります。これにより、高レベルの誤動作を防ぐことができます。そうでない場合は、再度電源を入れてください。
モジュールの動作原理:
1. 少なくとも 10us の高レベル信号を供給することにより、IO トリガーを採用します。
2. モジュールは自動的に 8 つの 40khz 方形波を送信し、戻ってくるパルス信号を受信するかどうかを自動的に検出します。
3. 信号が戻ってきた場合、ハイレベルを出力し、ハイレベルが続く時間は、超音波送信から受信までの時間です。 試験距離 = (高レベル時間 * 音 (340M/S) / 2.
ノート：
このモジュールは電力に接続するのに適していません。このモジュールを電子電源に接続する必要がある場合は、このモジュールの GND 端子を最初に接続してください。そうしないと、モジュールの通常の動作に影響します
パッケージは以下を含みます：
20 x HC-SR04 超音波モジュール距離測定トランスデューサ
