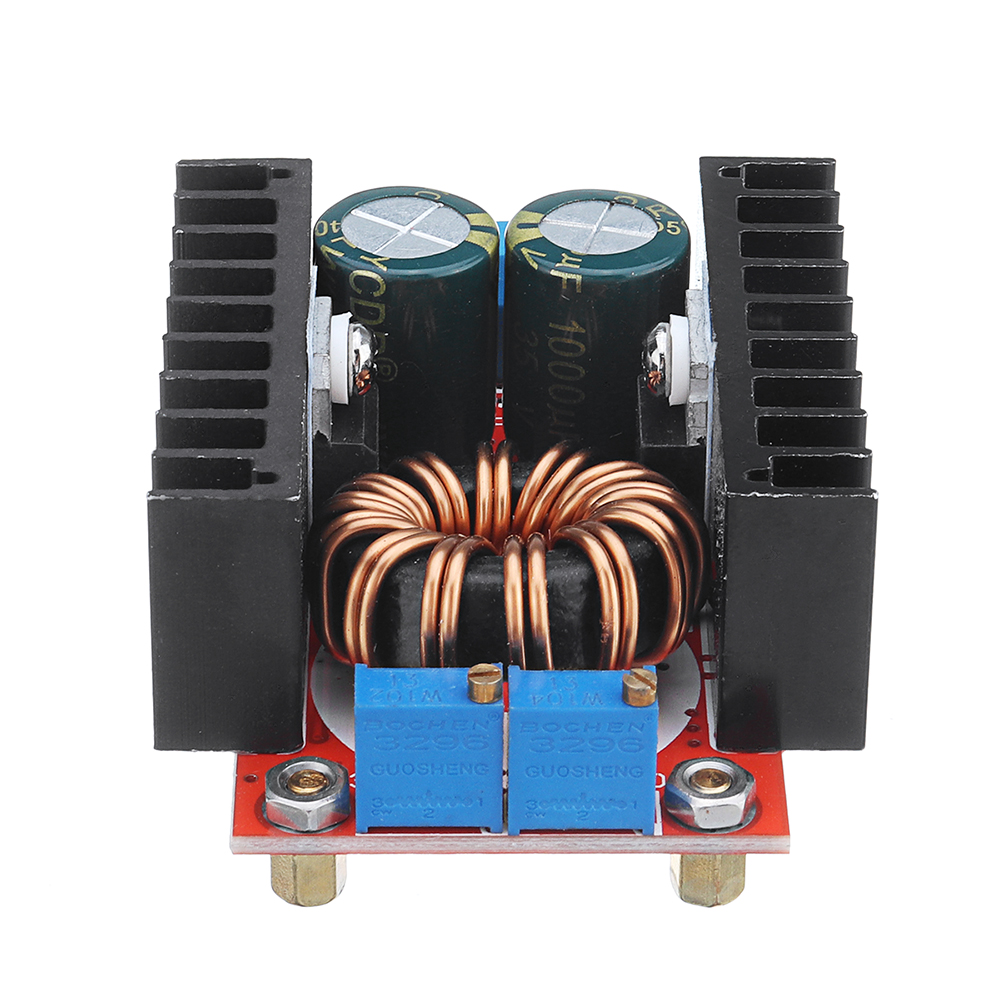

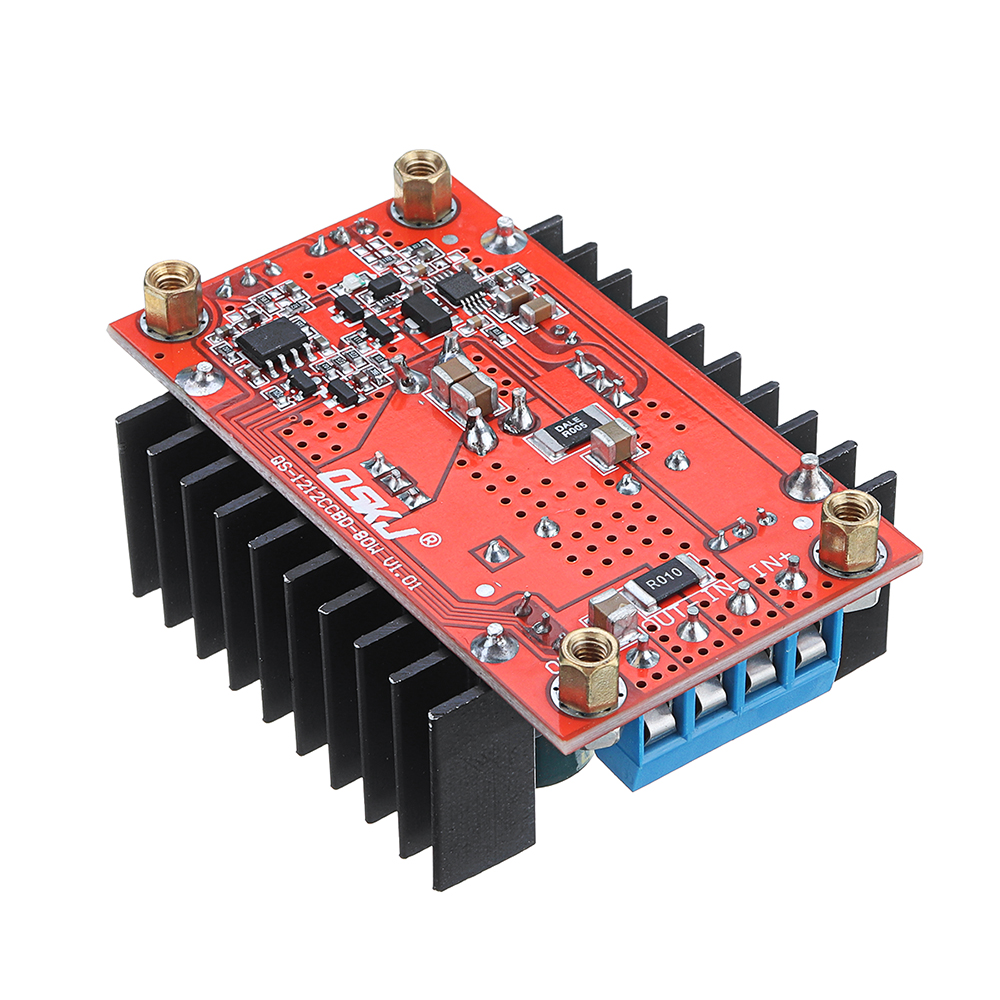

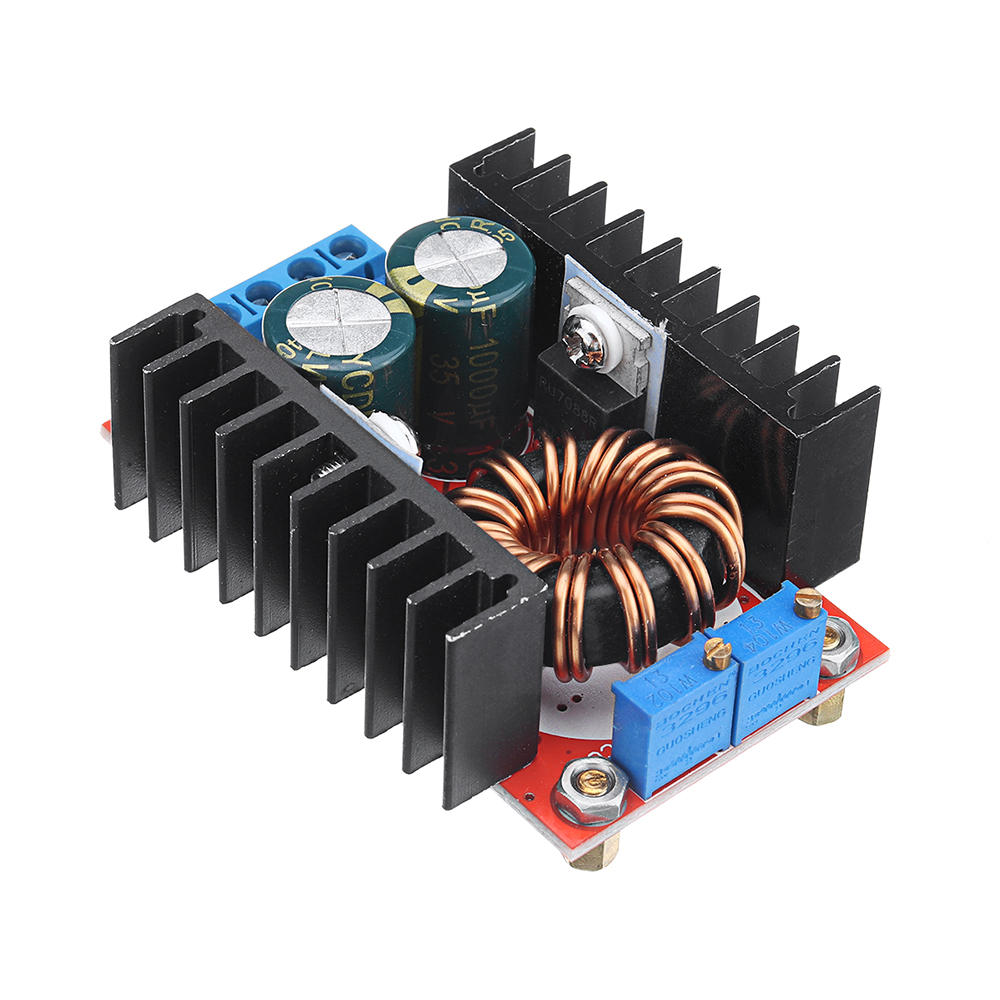

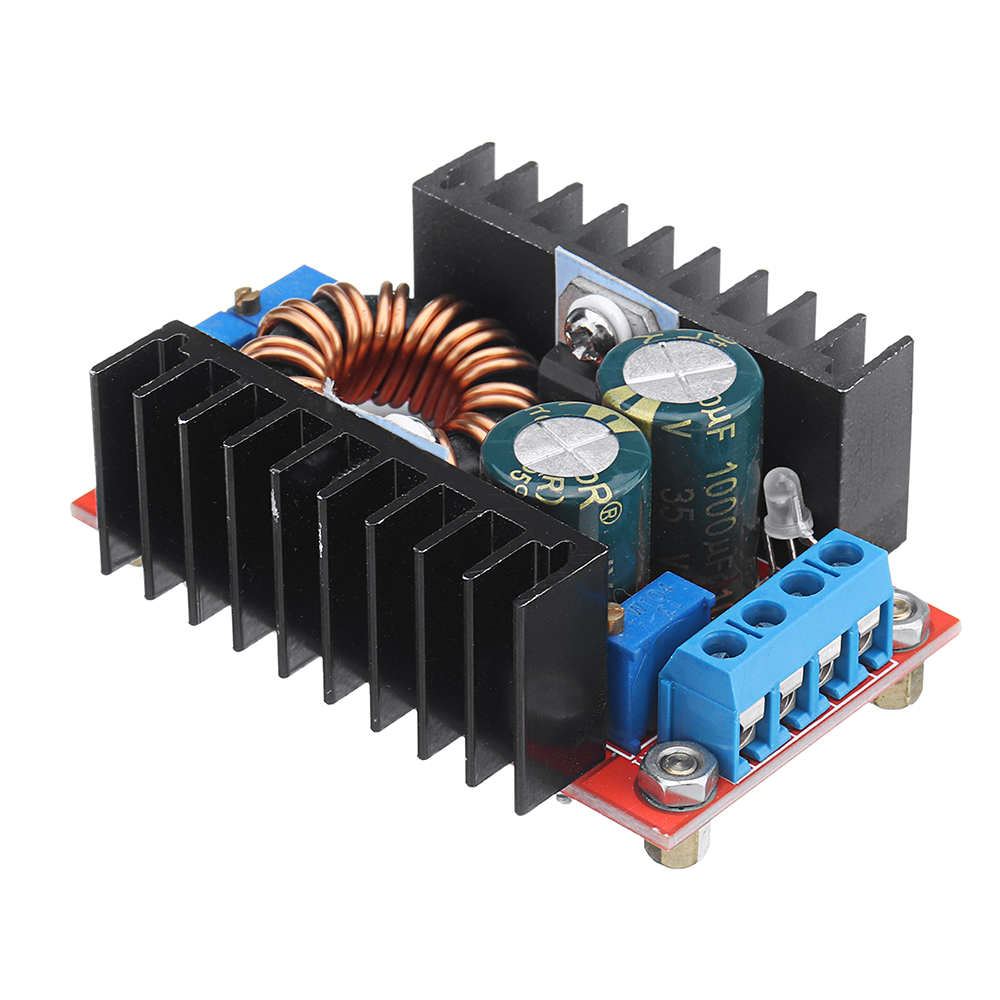

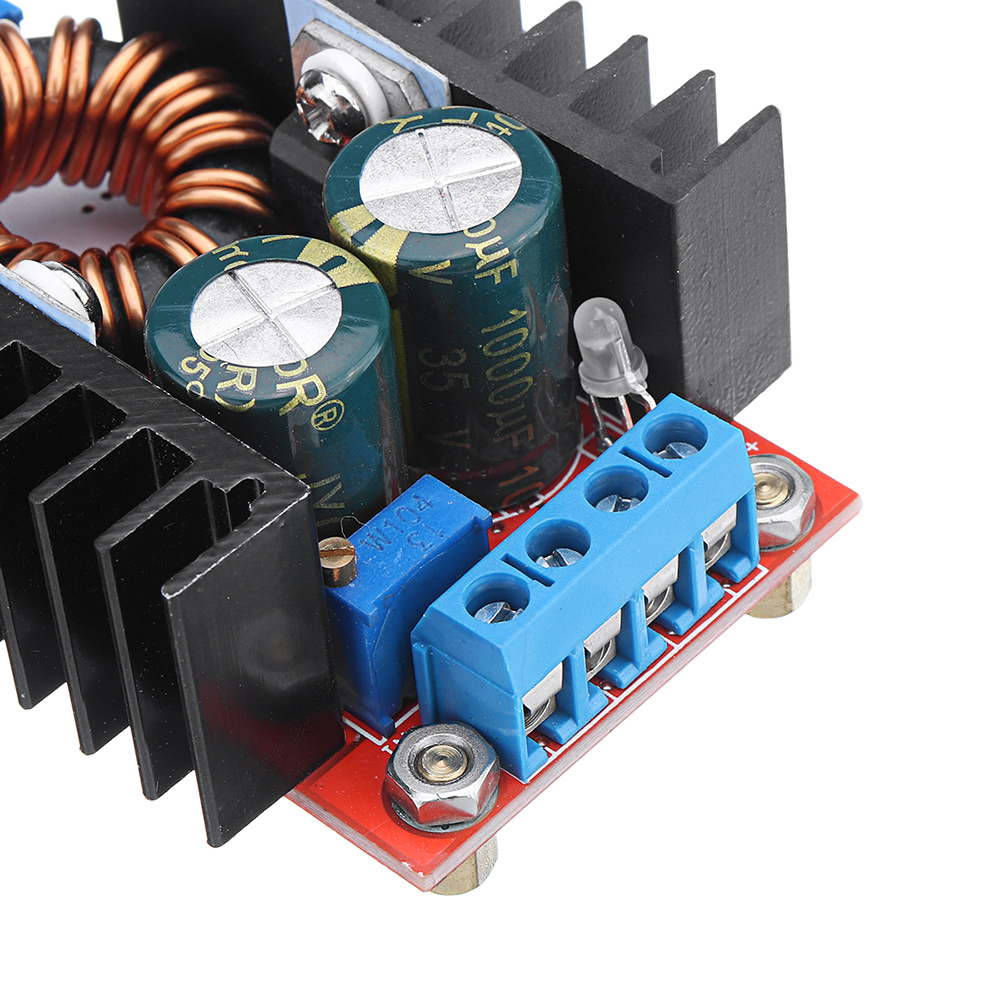

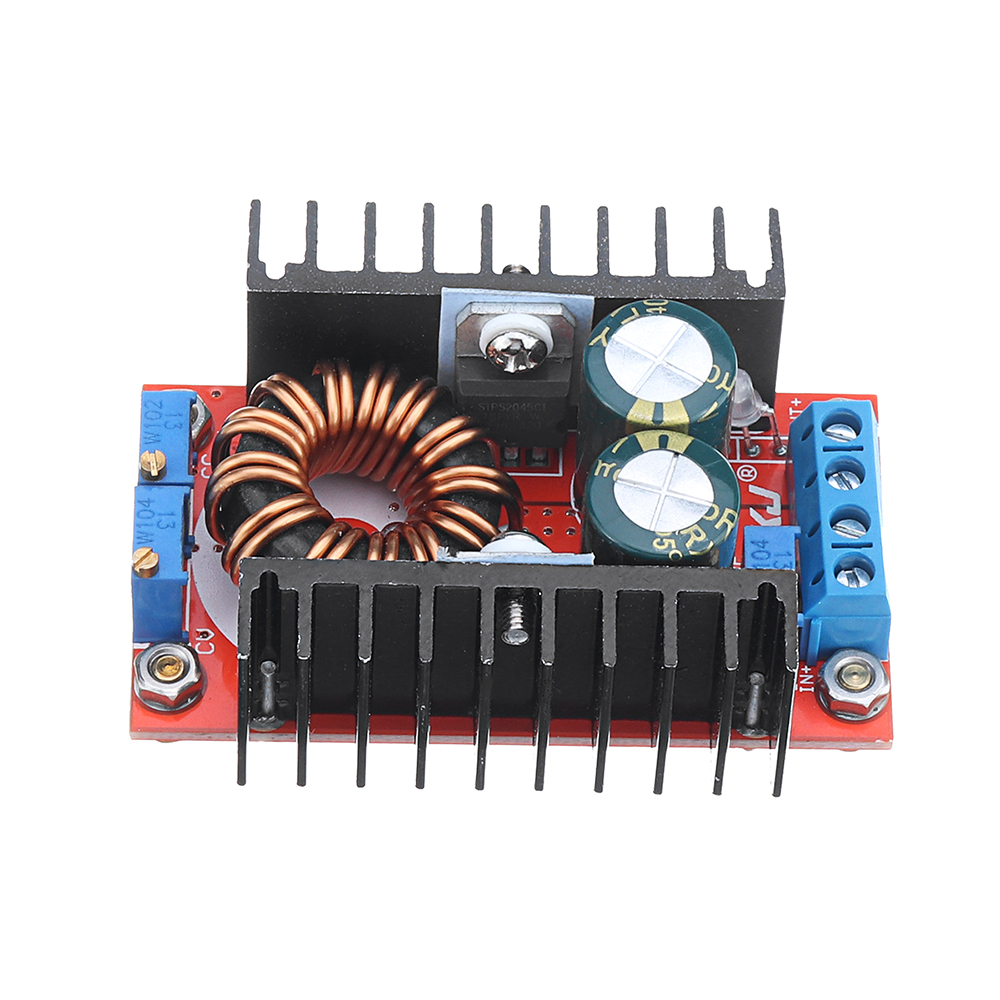

Elecbee DC9-35VからDC1V-35V80W自動降圧モジュールブーストバックCCCV電力変換器モジュール調整可能な電圧レギュレータ

Name: Elecbee DC9-35VからDC1V-35V80W自動降圧モジュールブーストバックCCCV電力変換器モジュール調整可能な電圧レギュレータ
Brand: Elecbee
SKU: EB0044174
Price: 908 USD
Availability: InStock

SKU: EB0044174

お気に入り

主要特徴

1. 翼型には、大きな熱放散効果とより大きな出力があります。

2. 新しい設計、最大 90.5% の変換効率 (詳u200bu200b細については、以下のデータシートの効率変換曲線を参照してください)。

3.独立したリファレンスIC、複数の合金サンプリング抵抗、定電流、安定した温度ドリフト。

4.低電圧保護は調整可能で、さまざまなバッテリーを効果的に保護でき、太陽電池にも使用できます。

5.定電流機能付きで、ハイパワーLEDライトやバッテリー充電などに使用できます。

6.過熱保護により、パワーチューブを過熱から効果的に保護できます。保護は、電力削減保護モードを採用しています。直接閉じません。バッテリ充電または LED 電源では、温度が低下すると、過熱により出力電力がゆっくりと低下します。、自動的に回復します。

7.出力には短絡保護があり、短絡保護のないブーストモジュールの欠点を排除します。

8. 2 色のインジケータライト、ランプ電流は横流値の約 0.2 倍で、充電状態が一目瞭然です。

仕様:

入力電圧：DC9～35V

出力電圧：DC 1-35 V（調整可能）

出力電流：8.5A(MAX)

入力電流 : 12A (MAX) (6A以上はヒートシンクが必要)

出力電力 : 自然冷却 80W (MAX)

変換効率 : 90.5% Max (14V ～ 12V 2A)

リップルとノイズ: 200mVp-p

作業温度 : 工業用 (- 40 ° c ～ +85 ° c) (環境温度が 40 度を超える場合は、使用する電力を減らすか、冷却を強化してください)。

作業温度：45度

無負荷電流: 6mA 標準

電圧調整：±0.5%

ロードレギュレーション：±0.5%

動的応答速度: 300uS

サイズ：65×47.7×26.8mm

アプリケーション:

このモジュールは、鉛蓄電池、リチウム電池、太陽電池、またはハイパワー LED 電源、バッテリー充電、車載電源、車載充電器用の電源電圧昇圧用に設計されており、非常に強力です。

1. 入力電圧変動範囲 9～35V、出力電圧 1～35V

2. 入力と出力は絶縁されていません。

3. カーレギュレーター、カーチャージャー

例:

ハイパワーLEDドライバー;

鉛酸、リチウム電池の充電。

システム電源;

カーパワー;

充電器;

太陽電池ブースト充電;

ノートパソコンの電源

予防：

(1) 12V のワイヤの長さは 1 メートル未満です。ワイヤーは1.5平方以上です。長さが 1 メートルを超える場合は、ワイヤを増やしてください。

(2) モジュールが高出力、高温、およびシェルで動作する場合は、ファンを取り付けてください。低電力のためにファンを追加しないでください。モジュールのヒートシンクの温度が 80 度を超えないようにしてください。
(3) 使用中、入力を逆にすることはできません入力は最大安全電圧を超えることはできません。

(4) 12V バッテリの放電電圧は 10.5V を下回ってはならず、直列に使用されるリチウムバッテリ (単セルで 3.7kV) の放電電圧は 2.7V を下回ってはなりません。

(5) IN+ 入力が正、IN- 入力が負、OUT+ 出力が正、OUT- 出力が負。
