N-Type Male Straight Connector, 17.5mm / .687″ Square Flange 1.5mm / .059″ Flat Pin

Name: N-Type Male Straight Connector, 17.5mm / .687″ Square Flange 1.5mm / .059″ Flat Pin
Brand: Elecbee
SKU: EB-DRF-0127
Price: 72.00 USD
Availability: InStock

$72.00

상품코드: EB-DRF-0127

클립보드에 복사하기

80 판매

0개의 상품평

재고있음 재고현황

Bulk Purchase, Auto Savings:

$68.40

10-19 PCS

$61.56

20-99 PCS

$49.25

100+ PCS

Deliver to United States

단일 고정비용으로 배송 $10.00

- +

Contact Sales

N-Type Male Straight Connector, 17.5mm / .687″ Square Flange 1.5mm / .059″ Flat Pin

EB-DRF-0127

당신의 이름*
귀하의 이메일*
이야기*
수량
메시지	메시지
보내기

편리하게 결제하다

신뢰할 수 있는 배송

모바일

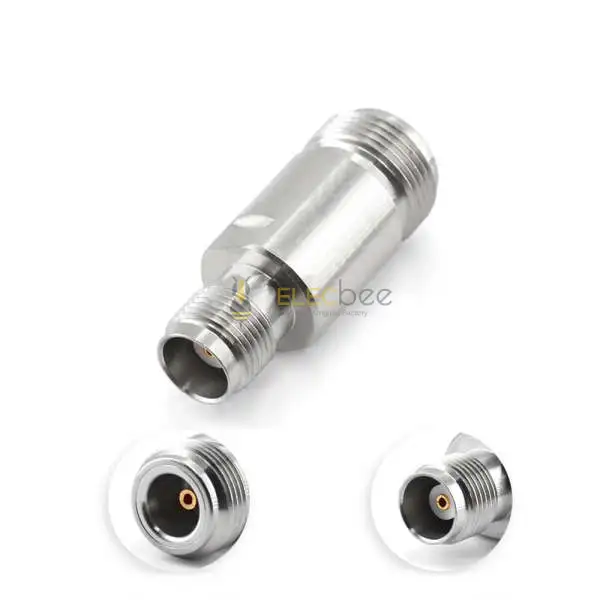

일반정보 및 사양

제품 속성

속성 값

찾다
바디 재질

강철
커넥터 유형

N형
커넥터 A 성별

여성
커넥터 A 방향

스트레이트
커넥터 B 유형

Tnc
커넥터 B 성별

여성
커넥터 B 방향

스트레이트

상품소개

부품 번호: EB-DRF-0127
설명: N형 남성 스트레이트 RF 커넥터, 17.5mm/.687″ 1.5mm/.059″ 플랫 핀 터미널이 있는 사각 플랜지 플러그.

이 EB-DRF-0127, 1.5mm/0.059인치 플랫 핀 터미널이 있는 17.5mm/0.687인치 크기의 사각 플랜지 플러그가 있는 N형 4홀 수 직선형 RF 커넥터, DC~18GHz의 주파수 범위, 50Ω 임피던스, VSWR 1.15: DC~18GHz, 1500V 내전압, ≥5000m의 경우 1(최대)오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.

장점

큰 사이즈
높은 신뢰성
우수한 기계적 성능
DC ~ 18GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
RF 통신 장치
랙 및 패널 실장 애플리케이션
1.5mm / 0.059inch 플랫 핀 터미널

주요 특징들

극성	기준
상호 작용	N형
커넥터 유형	플러그
커넥터 성별	남성
임피던스	50Ω
체형	똑바로
본체 장착	4홀 플랜지
부착 방법	땜납

성능 특징

주파수 범위	DC~18GHz
VSWR：	DC~18GHz: 1.15:1(최대)
접촉 저항	중심 지휘자 ≤1.0mΩ
접촉 저항	외부 지휘자 ≤0.2mΩ
절연 저항	≥5000mΩ
내전압	1500V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PTFE 및 PEI
