PCB를 통한 SMA 암 커넥터, 6.8mm / .268″ 스퀘어 잭 Φ1.27mm / .050″ 핀

PCB를 통한 SMA 암 커넥터, 6.8mm / .268″ 스퀘어 잭 Φ1.27mm / .050″ 핀

$43.16
상품코드: EB-DRF-0175
클립보드에 복사하기
80 판매
0개의 상품평
재고있음 재고현황
Bulk Purchase, Auto Savings:
$41.00
10-19 PCS
$36.90
20-99 PCS
$29.52
100+ PCS
Deliver to United States
단일 고정비용으로 배송 $10.00
- +
see more

Contact Sales

PCB를 통한 SMA 암 커넥터, 6.8mm / .268″ 스퀘어 잭 Φ1.27mm / .050″ 핀
EB-DRF-0175
당신의 이름*
귀하의 이메일*
이야기*
수량
메시지
보내기
편리하게 결제하다
American Express Apple Pay Diners Club Discover Mastercard Visa
신뢰할 수 있는 배송
Trusted Delivery Image
모바일
  • 일반정보 및 사양

  • 제품 속성

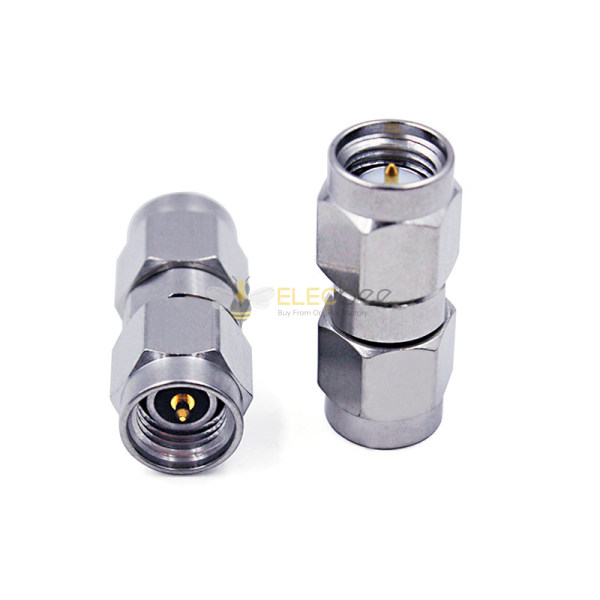

    속성 값

    찾다

  • 바디 재질

    강철

  • 커넥터 유형

    3.5mm

  • 커넥터 A 성별

    남성

  • 커넥터 A 방향

    스트레이트

  • 커넥터 B 유형

    Sma

  • 커넥터 B 성별

    남성

  • 커넥터 B 방향

    스트레이트

  • 상품소개


부품 번호: EB-DRF-0175
설명: PCB를 통한 SMA 암 커넥터, 6.8mm/.268″ 정사각 직선 잭 및 직경 1.27mm/.050″ x 3mm/.118″ 길이 핀 터미널.

이 EB-DRF-0175, PCB를 통한 SMA 암 커넥터 솔더 부착 표면 실장, 크기 6.8mm / .268″ 정사각형 직선 잭 및 직경 1.27mm / .050″ x 3mm / .118″ 길이 핀 터미널, DC에서 주파수 범위 ~ 27GHz, 50Ω 임피던스, DC~18GHz의 경우 VSWR 1.10:1(최대) 및 18GHz~27GHz의 경우 1.15:1(최대), 500주기 내구성 및 -55°C~+165°C 작동 온도.



장점

  • 작은 크기
  • 높은 신뢰성
  • 우수한 기계적 성능
  • DC ~ 18GHz의 넓은 주파수 범위

애플리케이션

  • 범용 테스트
  • PCB 애플리케이션
  • PCB 납땜 다리
  • 직경 1.27mm / .050″ 핀 터미널


주요 특징들

극성 기준
커넥터 유형 SMA
커넥터 성별 여성
임피던스 50Ω
체형 똑바로
패널 장착 PCB를 통한 표면 실장
부착 방법 땜납
주파수 범위 DC~27GHz

성능 특징

VSWR： DC~18GHz: 1.10:1(최대)
18GHz~27GHz:1.15:1(최대)
접촉 저항 중심 지휘자≤3.0mΩ
외부 Conductor≤2.0mΩ
절연 저항 ≥5000MΩ
내전압 1000V
내구성 500 사이클
작동 온도 -55℃~+165℃


재료 사양

주택 놋쇠
금도금
센터 문의 베릴륨 구리
금도금
절연체 PTFE
