SMA 암 PCB 커넥터, Φ7.5mm / .295″ 스트레이트 잭, Φ0.3 x 1.22mm(L) 핀

SMA 암 PCB 커넥터, Φ7.5mm / .295″ 스트레이트 잭, Φ0.3 x 1.22mm(L) 핀

SMA 암 PCB 커넥터, Φ7.5mm / .295″ 스트레이트 잭, Φ0.3 x 1.22mm(L) 핀

$8.00

상품코드: EB-DRF-0177

클립보드에 복사하기

80 판매

0개의 상품평

재고있음 재고현황

Bulk Purchase, Auto Savings:

$7.60

10-19 PCS

$6.84

20-99 PCS

$5.47

100+ PCS

Deliver to United States

단일 고정비용으로 배송 $10.00

- +

see more

Contact Sales

SMA 암 PCB 커넥터, Φ7.5mm / .295″ 스트레이트 잭, Φ0.3 x 1.22mm(L) 핀

EB-DRF-0177

당신의 이름*
귀하의 이메일*
이야기*
수량
메시지	메시지
보내기

편리하게 결제하다

신뢰할 수 있는 배송

Trusted Delivery Image

모바일

상품소개

부품 번호: EB-DRF-0177

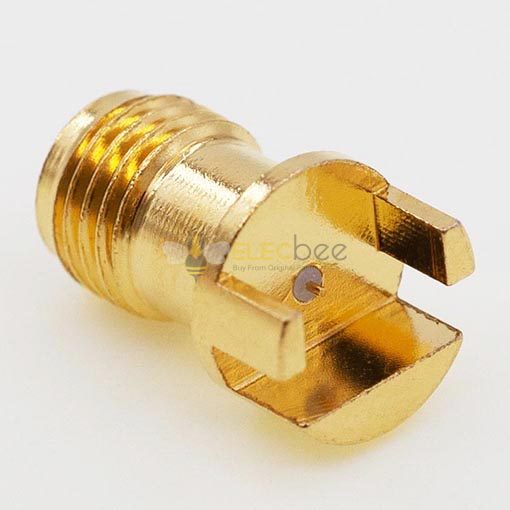

설명: SMA 암 PCB 커넥터, 직경 7.5mm/.295″ 스트레이트 잭 및 직경 0.3mm/.012″ x 1.22mm/.048″ 길이 핀 터미널.

이 EB-DRF-0177, PCB에 SMA 암 커넥터 솔더 부착 표면 실장, 크기 직경 7.5mm/.295″ 직선 잭 및 직경 0.3mm/.012″ x 1.22mm/.048″ 길이 핀 터미널, 주파수 범위 DC~27GHz, 50Ω 임피던스, DC~18GHz의 경우 VSWR 1.10:1(최대) 및 18GHz~27GHz의 경우 1.15:1(최대), 500주기 내구성 및 -55°C~+165°C 작동 온도.

장점

작은 크기
높은 신뢰성
우수한 기계적 성능
DC ~ 18GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
PCB 애플리케이션
직경 0.3mm / .012″ 핀 터미널
대상 PCB 두께: 0.87mm / 0.024″

주요 특징들

극성	기준
커넥터 유형	SMA
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
패널 장착	PCB의 표면 실장
부착 방법	땜납
주파수 범위	DC~27GHz

성능 특징

VSWR：	DC~18GHz: 1.10:1(최대)
VSWR：	18GHz~27GHz:1.15:1(최대)
접촉 저항	중심 지휘자≤3.0mΩ
접촉 저항	외부 Conductor≤2.0mΩ
절연 저항	≥5000MΩ
내전압	1000V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	놋쇠
주택	금도금
센터 문의	베릴륨 구리
센터 문의	금도금
절연체	PTFE
