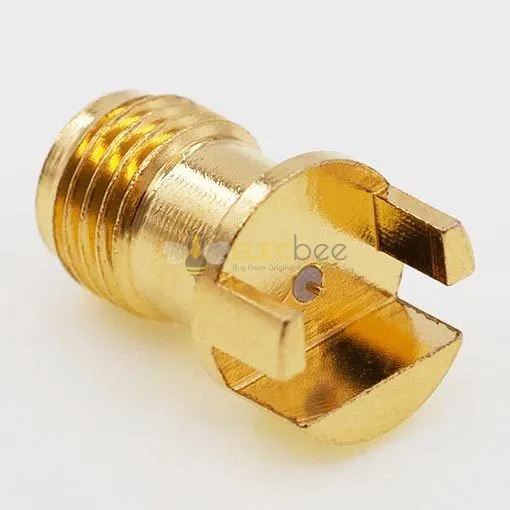

SMA 암 PCB 커넥터, Φ7.5mm / .295″ 스트레이트 잭, Φ0.3 x 1.22mm(L) 핀

SMA 암 PCB 커넥터, Φ7.5mm / .295″ 스트레이트 잭, Φ0.3 x 1.22mm(L) 핀

$8.00
상품코드: EB-DRF-0178
클립보드에 복사하기
80 판매
0개의 상품평
재고있음 재고현황
Bulk Purchase, Auto Savings:
$7.60
10-19 PCS
$6.84
20-99 PCS
$5.47
100+ PCS
Deliver to United States
단일 고정비용으로 배송 $10.00
- +
see more

Contact Sales

SMA 암 PCB 커넥터, Φ7.5mm / .295″ 스트레이트 잭, Φ0.3 x 1.22mm(L) 핀
EB-DRF-0178
당신의 이름*
귀하의 이메일*
이야기*
수량
메시지
보내기
편리하게 결제하다
American Express Apple Pay Diners Club Discover Mastercard Visa
신뢰할 수 있는 배송
Trusted Delivery Image
모바일
  • 상품소개

부품 번호: EB-DRF-0178
설명: SMA 암 PCB 커넥터, 직경 7.5mm/.295″ 스트레이트 잭 및 직경 0.3mm/.012″ x 1.22mm/.048″ 길이 핀 터미널.

이 EB-DRF-0178, PCB에 SMA 암 커넥터 솔더 부착 표면 실장, 크기 직경 7.5mm/.295″ 직선 잭 및 직경 0.3mm/.012″ x 1.22mm/.048″ 길이 핀 터미널, 주파수 범위 DC~27GHz, 50Ω 임피던스, DC~18GHz의 경우 VSWR 1.10:1(최대) 및 18GHz~27GHz의 경우 1.15:1(최대), 500주기 내구성 및 -55°C~+165°C 작동 온도.

장점

  • 작은 크기
  • 높은 신뢰성
  • 우수한 기계적 성능
  • DC ~ 18GHz의 넓은 주파수 범위

애플리케이션

  • 범용 테스트
  • PCB 애플리케이션
  • 직경 0.3mm / .012″ 핀 터미널
  • 대상 PCB 두께: 0.61mm / 0.024″

주요 특징들

극성기준
커넥터 유형SMA
커넥터 성별여성
임피던스50Ω
체형똑바로
패널 장착PCB의 표면 실장
부착 방법땜납
주파수 범위DC~27GHz

성능 특징

VSWR：DC~18GHz: 1.10:1(최대)
18GHz~27GHz:1.15:1(최대)
접촉 저항중심 지휘자≤3.0mΩ
외부 Conductor≤2.0mΩ
절연 저항≥5000MΩ
내전압1000V
내구성500 사이클
작동 온도-55℃~+165℃

재료 사양

주택놋쇠
금도금
센터 문의베릴륨 구리
금도금
절연체PTFE
