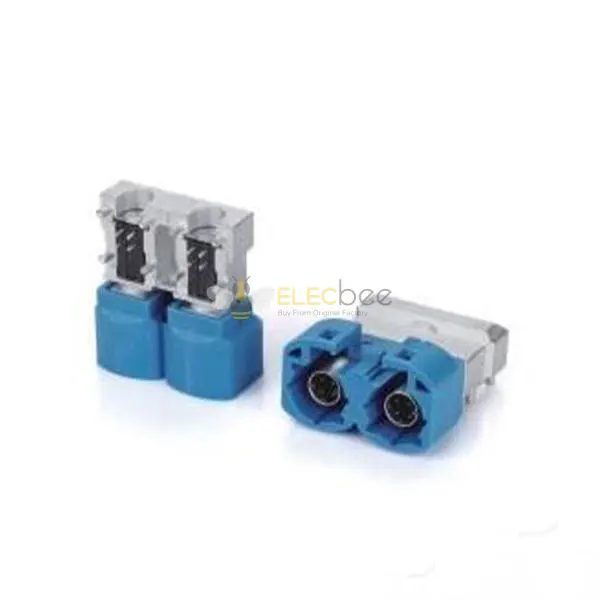

HSD 2x4 핀 C 코드 남성 직각 차량 커넥터 이중 8mm 파란색 GPS 신호 PCB
$8.24
상품코드: EB-014-0404
클립보드에 복사하기
80 판매
26개의 상품평
재고있음 재고현황
Bulk Purchase, Auto Savings:
$7.83
10-19 PCS
$7.05
20-99 PCS
$5.64
100+ PCS
Deliver to United States
단일 고정비용으로 배송 $10.00
모바일
- 일반정보 및 사양
-
제품 속성
속성 값
찾다
-
바디 재질
플라스틱
-
설치 방법
PCB 마운트/ 패널 마운트
-
설치 특성
간격띄우기 유형/관통 구멍
-
성별
남성
-
방향
직각
-
임피던스
100 Ω
-
위치 수
핀 4개
-
코딩
C
-
도킹 방법
대검
- 상품소개
HSD 커넥터
- 고속 데이터(HSD) FAKRA 커넥터
- 고속 데이터 FAKRA 커넥터가 있는 FAKRA(Fachkreis Automobil) 시리즈. 1핀 FAKRA 커넥터는 더 높은 데이터 전송 속도가 필요한 애플리케이션에 더 이상 적합하지 않습니다. HSD FAKRA 4핀 커넥터는 고속 및 최고 품질의 신호 전송을 제공하는 100옴 임피던스 제어 시스템으로 이러한 요구 사항을 충족합니다. 이 고속 커넥터는 다양한 텔레매틱 및 멀티미디어 애플리케이션의 RF 요구 사항을 충족하도록 설계되었습니다. FAKRA 및 USCAR 표준에 대한 고성능의 비용 효율적인 RF 인터페이스를 제공합니다. SMB 기반 설계에는 정확한 연결을 보장하고 자동차 사양을 충족하기 위해 여러 색상으로 구분된 플라스틱 하우징이 포함되어 있습니다.
- Elecbee의 HSD FAKRA 커넥터는 자동차 응용 제품에 이상적이며 위성 디지털 오디오 라디오 서비스(SDARS), 글로벌 이동 통신 시스템(GSM) 및 글로벌 포지셔닝 시스템(GPS)의 작동 및 환경 요구 사항을 충족하도록 설계되었습니다.
애플리케이션
- 카메라
- 감지, 평가 및 반응용 센서
- 고성능 컴퓨팅
- 라디오 안테나
- GPS 텔레매틱스 또는 내비게이션
- 인포테인먼트 및 텔레비전
- 이동 통신
- RF 블루투스/WLAN 애플리케이션
- 열쇠가 필요 없는 출입을 위한 무선 주파수 원격 제어
- 차량 보조 난방
HSD 코딩
인터페이스 치수
HSD 배선
| 전기적 특성 | |
| 특성 임피던스 | 100Ω |
| 주파수 범위 | DC-2GHz |
| 내전압 | 250Vrms |
| 작동 전류 | ≤3A DC @85℃ 주변 온도 |
| 내부 도체 접촉 저항 | 최대 10mΩ(초기) |
| 외부 도체 접촉 저항 | 최대 7.5mΩ(초기) |
| 반사 손실 | ≥20dB 1GHz |
| 삽입 손실 | ≤0.1dB, DC-2GHz |
| 절연 저항 | 최소 1000MΩ |
| 내부/쌍간 오프셋 | ≤5ps/≤25ps |
| 근단/원단 누화 | ≤5ps/≤25ps |
| 기계적 거동 | |
| 튼튼한 플러그 | 최소 25주기 |
| 스냅 보존 | 최소 110N |
| 인출력 | 최소 5N |
| 삽입력 | 최대 30N |
| 방수 삽입력(단일 헤드) | 최대 45N |
| 환경적 특성 | |
| 적용 온도 | -40℃ ~ +105℃ |
| 습한 열 주기 | USCAR-2, 단락 5.6.2 |
| 진동 및 기계적 충격 | USCAR-2, 단락 5.4.6 |
| 열충격 | USCAR-2, 단락 5.6.1 |
| RoHS | √ |
| 재료 | |
| 껍데기 | PA, PBT, PPE |
| 외부 도체 | Zn, CuZn, CuSn, 스테인레스 스틸 |
| 절연체 | LCP, PA, PTFE |
| 내부 도체 | CuBe, Cuzn, CuSn |
| 씌우다 | PA, PBT, PPE |
| 칼라 | Cu |
| 버클 | PA, PBT, PPE |
| 표면 처리 | |
| 외부 도체 | I, Sn, Ni |
| 내부 도체 | 금 |
