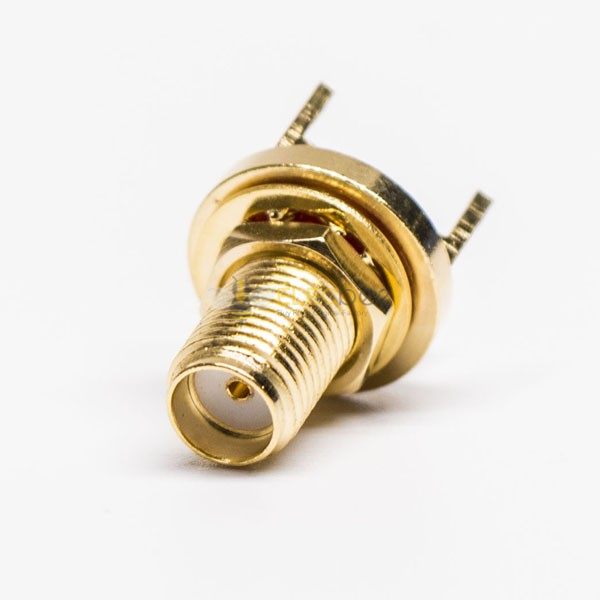

PCB 마운트용 RF 동축 커넥터 표준 SMA 잭 직선 솔더 유형
$3.72
상품코드: EB-007-0136
클립보드에 복사하기
85 판매
32개의 상품평
재고있음 재고현황
Bulk Purchase, Auto Savings:
$3.53
10-19 PCS
$3.18
20-99 PCS
$2.54
100+ PCS
Deliver to United States
단일 고정비용으로 배송 $10.00
모바일
- 일반정보 및 사양
-
제품 속성
속성 값
찾다
-
설치 방법
패널 마운트
-
터미널 유형
솔더 타입
-
설치 특성
벌크헤드 - 전면 너트
-
쉘 기능
똑바로
-
성별
잭
-
극성
표준
-
임피던스
50옴
-
코팅
골드 도금
-
바디 재질
쿠퍼
- 상품소개
전기적 특성
- 임피던스: 50옴
- 주파수 범위: 0~6GHz
- VSWR: 스트레이트 타입 ≦ 1.3max / R/A 타입 ≦ 1.5max
- 유전체 내전압: RG142, RG405의 경우 최소 1000V rms
- 최소 750Vrms RG316, RG402용
- 최소 500vrms RG178용
- 작동 전압: 최대 500V rms RG142, RG405용
- 최대 375Vrms RG316, RG402용
- 최대 170Vrms RG178용
- 중심 접촉 저항 ≦ 6.0mΩ (최대 밀리옴)
- 외부 접촉 저항 ≦ 2.0mΩ (최대 밀리옴)
- 절연 저항 ≧ 5 x 10³ mΩ(최소 메가옴)
기계적 특성
- 커플링: 1/4-36 스레드
- 접점 유지: 최소 15in-lbs
- 커플링 너트 토크: 30in-lbs. 최소
- 내구성(짝짓기) ≧ 500회(베릴륨동 접점용)
환경적 특성
- 온도 범위: -65°C ~ +165°C
- 진동: MIL-STD-202 Method204
- 내부식성: MIL-STD-202 방법 101
재료:
| 부분 | 재료 | 마치다 |
| 몸 | 놋쇠 | 금 |
| 센터 컨택트 핀 | 인광 물질 | 금 |
| 절연체 | 테프론 | 금 |
- Drawings
제품 도면
