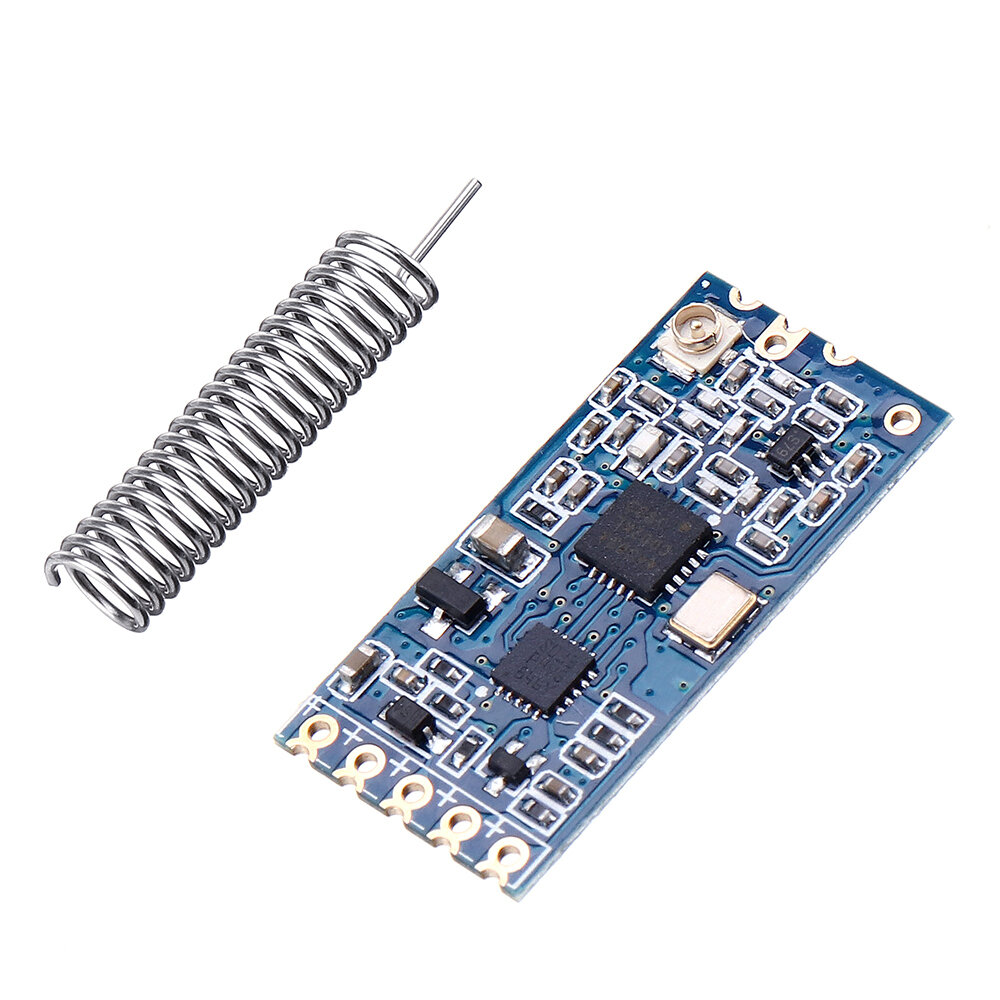

Elecbee HC-12 433MHz SI4463 무선 직렬 모듈 무선 트랜시버 전송 직렬 통신 데이터 보드 원격 1000M

1. 공급 전압: 3.2V~5.5V. (방출 상태에서 장시간 작업하려는 모듈의 경우 공급 전압이 4.5V를 초과할 때 모듈 내장 LDO 가열을 방지하기 위해 1N4007 다이오드를 스레드하는 것이 좋습니다)
2. 기본 주소 범위(오픈 필드 테스트): 약 600m(최대 통신 거리 조정 가능 범위 1000m, 전송 속도는 500bps)
삼. 기본 유휴 전류: 16MA(작동 모드에 따라 작동 전류가 다름)
4. 모듈 크기: 27.8 x 14.4 x 4mm
5. 작동 주파수 범위: 433.4-473.0MHz, 최대 100개의 통신 채널
6. 최대 전송 전력: 100mW(설정 가능)
7. 모듈 지원 소프트웨어 업그레이드
8. 기본 공장 설정: 모드 FU3, 전송 속도는 9600bps, 통신 채널 CH001(433.4M)

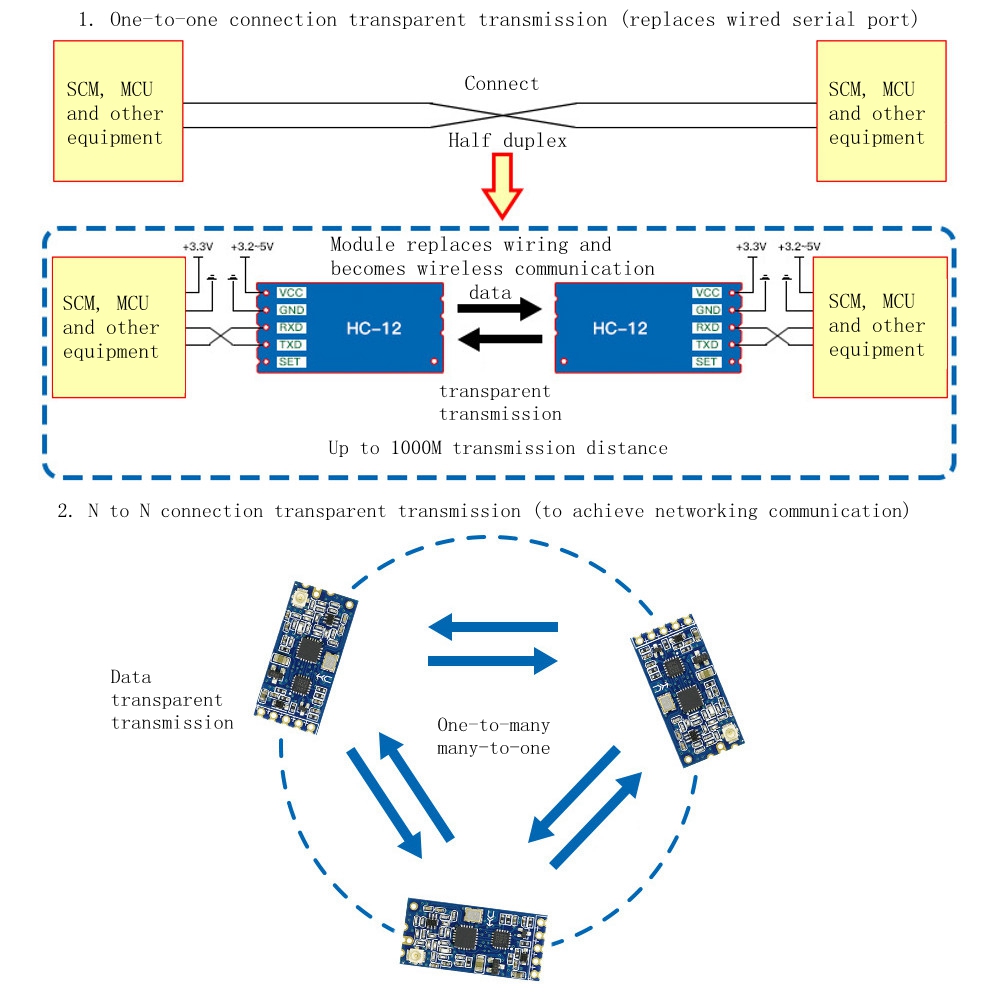

9. 4개의 투명한 전송 모드는 다양한 응용 프로그램에 적용됩니다.

10. 프로그래밍이 필요 없는 내장형 MCU는 직렬 포트를 통해 외부 장치와만 통신하면 됩니다.

11. 한 번에 전송되는 바이트 수 무제한(FU1 / FU3 모드)

12. 모듈은 일대일, 일대다, 다대일, 다대다 연결 투명 전송을 지원합니다.

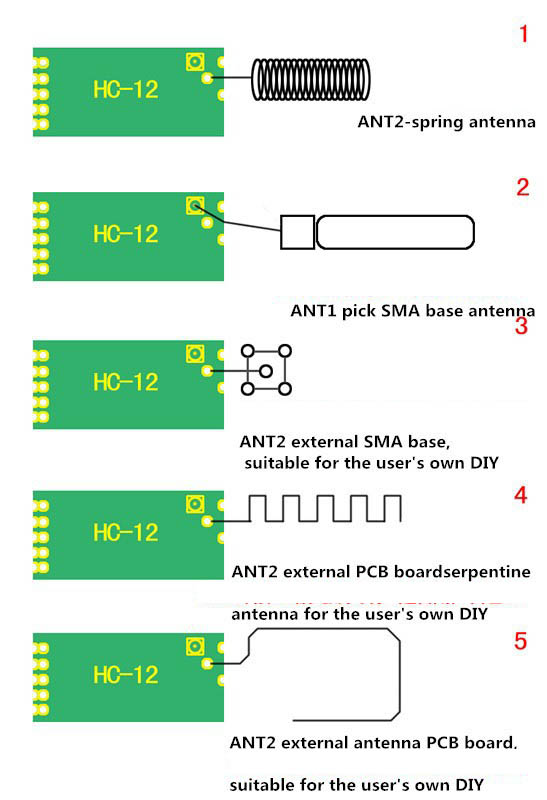

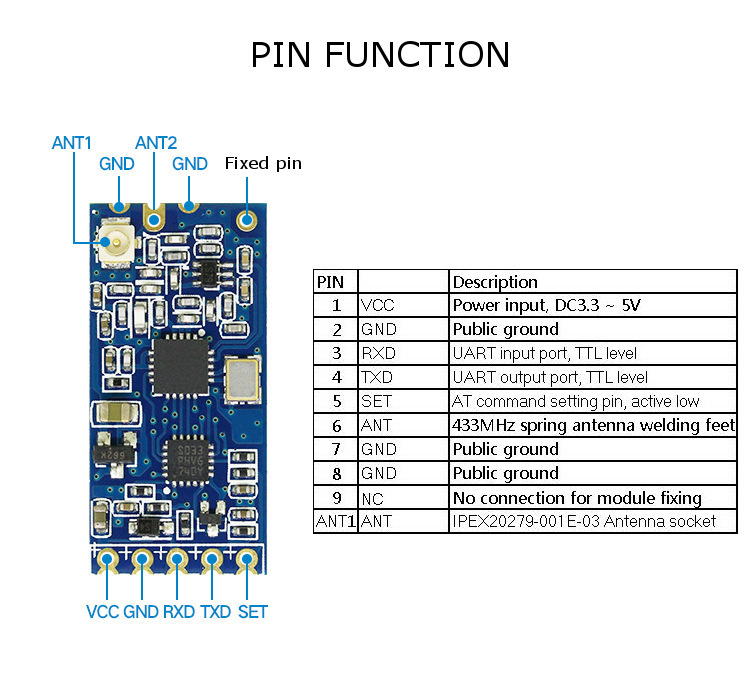

매개변수 이름	참조	매개변수 이름	참조
모델	HC-12	모듈 크기	27.4x13.2x4mm
주파수 범위	433.4 ~ 473.0MHz	작동 빈도	433.4-473.0MHz
통신 인터페이스	UART 3.3V / 5V TTL 레벨	안테나 인터페이스	스프링 안테나/안테나 소켓
작동 전압	3.2-5.5V	유휴 전류	16mA
커뮤니케이션 수준	3.3V / 5V 레벨	작동 습도	10% ~ 90%
전송 전력	20dBm(최대)	작동 온도	-25℃ ~ + 75℃
기준 거리	1000m	보관 온도	-40°C ~ + 85°C

에 명령 세트:

모듈 매개변수, AT 명령 세트
AT 명령은 기능 모듈의 매개변수를 설정하는 데 사용되며 스위칭 모듈은 설정 후 설정 모드를 종료해야 적용됩니다. 한편 매개변수와 기능을 수정하면 전원 차단이 손실되지 않습니다.

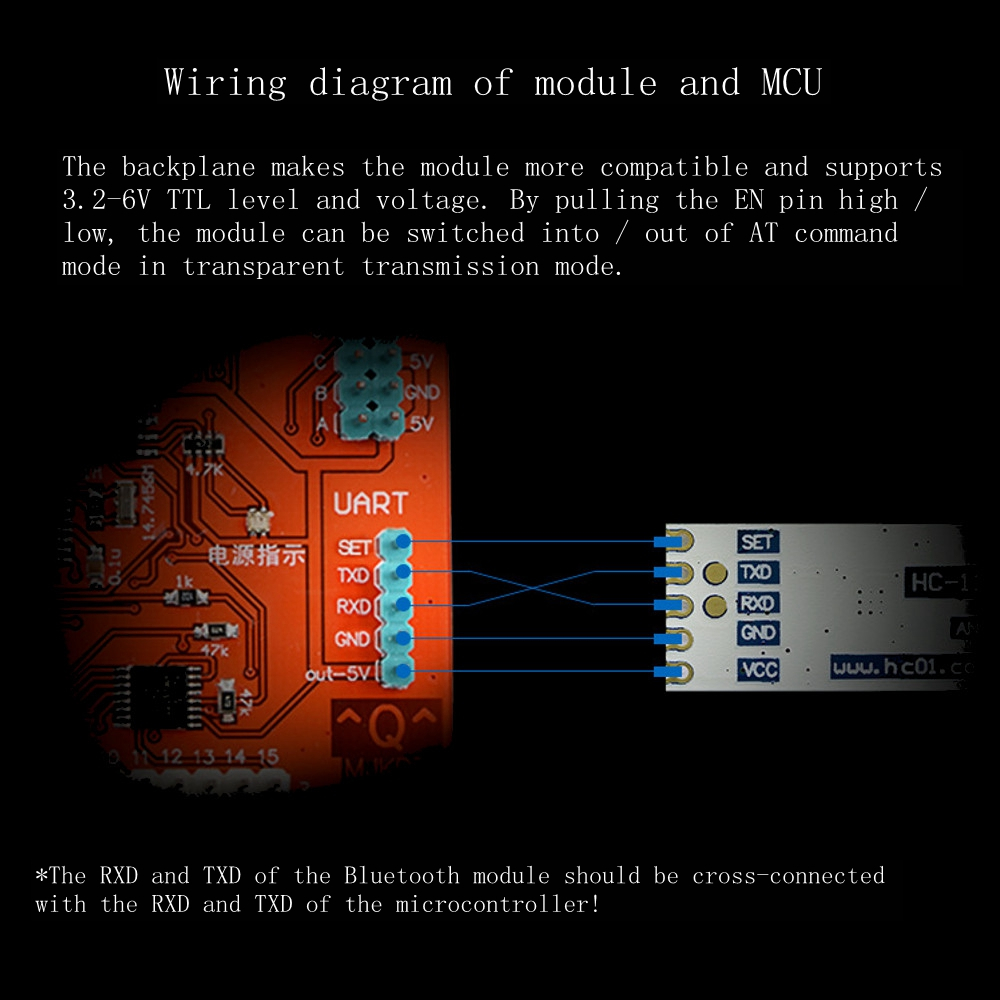

명령 모드를 입력하십시오.

첫 번째 입력 모드 - 첫 번째 5핀 "SET"에서 정상 사용(전원이 있음)은 낮게 설정됩니다.
진입의 두 번째 모드 - 전원, 5번째 핀 "SET"은 다시 먼저 전원을 낮게 설정합니다.
두 가지 방법 모두 모듈을 AT 명령 모드로 만들고 명령 모드를 종료하려면 해제("SET" 핀이 낮게 연결되지 않음)할 수 있습니다. 명령 모드 종료 후 모듈 기능을 변경하면 해당 기능이 적절한 상태로 절단됩니다.
두 번째 방법은 직렬 형식 9600, N, 1에서 AT로 고정됩니다.

지침:

1. 있음
테스트 지침
예: 모듈 명령 "AT"를 보내면 모듈이 "OK"를 반환합니다.

2. AT + Bxxxx
직렬 포트 전송 속도 명령을 변경합니다. 전송 속도를 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps 및 115200bps로 설정할 수 있습니다. 공장 기본값은 9600bps입니다.
예: 모듈 직렬 포트 전송 속도를 19200bps로 설정하고 모듈 명령 "AT + B19200"을 보내면 모듈이 반환됩니다.
"확인 + B19200".

3. AT + Cxxx
001에서 127까지 선택할 수 있는 무선 통신 채널을 변경합니다(통신 거리가 보장되지 않는 100개 이상의 무선 채널). 기본값은 001 라디오 채널이고 작동 주파수는 433.4MHz입니다. 스텝 채널은 400KHz이고, 채널 100의 동작 주파수는 473.0MHz이다.

예:
모듈을 채널 21로 설정하고 모듈 명령 "AT + C021"을 보내면 모듈이 "OK + C021"을 반환합니다.
명령 모드를 종료한 후 처음 21개 채널의 모듈 작동 주파수는 441.4MHz입니다.
참고: 무선 수신기 모듈 감도 HC-12가 상대적으로 높기 때문에 전송 속도는 공기 58000 bps보다 크며, 5는 인접 채널 사용으로 이동해야 합니다. 공중 전송 속도가 58000bps보다 크지 않을 때 단거리(10미터) 통신인 경우 5개의 인접 채널을 시차를 두고 사용해야 합니다.

4.AT+FUx

모듈 직렬 통과 모드를 변경하면 FU1, FU2 및 FU3 세 가지 모드가 있습니다. 모듈 기본 모드는 FU3이며 두 개의 직렬 통과 모드 모듈을 동일한 통신으로 설정해야 합니다. 위의 "무선 직렬 통과" 부분을 참조하십시오.
예: 모듈 명령 "AT + FU1"을 보내면 모듈이 "AT + OK"를 반환합니다.

5. AT + 픽셀

기본 설정은 8, 최대 전송 전력, 통신 거리입니다. 전송 전력 레벨은 최소 전송 전력인 1로 설정됩니다. 일반적으로 각 방울의 전송 전력은 6dB, 통신 거리는 절반으로 줄어듭니다.
예: 모듈 명령 "AT + P 5"를 보내면 모듈이 "OK + P5"를 반환합니다. 명령 모드를 종료한 후 모듈 전송 전력은 +11dBm입니다.

모듈의 4가지 투명 전송 모드:

HC-12 모듈에는 FU1, FU2, FU3 및 FU4로 표시되는 4개의 직렬 포트 투명 전송 모드가 있습니다. 각 모드를 사용할 때는 시리얼 데이터를 송수신하기만 하면 됩니다. 공중에서 무선 전송 부분을 제어할 필요는 없지만 서로 동일한 공중 전송 속도에서만 통신할 수 있습니다!

FU1: (더 많은 절전 모드에서 AT + FU1 보내기)모듈의 유휴 작동 전류는 약 3.6mA입니다. 이 모드에서는 8 종류의 직렬 포트 전송 속도를 설정할 수 있으며 대기 전송 속도는 250000bps로 통일됩니다.

FU2: (절전 모드에서 AT + FU2 전송)모듈의 유휴 작동 전류는 약 80uA입니다. 모드에서 모듈은 1200bps, 2400bps 및 4800bps의 직렬 전송 속도만 지원하며 공중 전송 속도는 250000bps로 통합됩니다.

FU3: (최대 속도 모드에서 AT + FU3 전송(공장 기본값))모듈의 유휴 작동 전류는 약 16mA입니다. 모듈은 직렬 포트 전송 속도에 따라 무선 전송 공기 전송 속도를 자동으로 조정합니다.

FU4: (장거리 모드에서 AT + FU4 전송)모듈의 유휴 작동 전류는 약 16mA이고 직렬 포트 전송 속도는 1200bps로 고정되며 대기 전송 속도는 500bps입니다.

숫자	AT 명령(x는 매개변수를 의미)	응답	효과
1	AT	좋아요	모듈이 정상인지 확인
2	AT+Bxxxx	확인+Bxxxx	직렬 포트 전송 속도 변경
3	AT+Cxxxx	OKsetname	무선 통신 채널 변경
4	AT+FUx	확인+FUx	모듈 직렬 포트 투명 전송 모드 변경
5	AT+픽셀	확인+픽셀	모듈의 전송 전력 수준 설정
6	AT+라이	OK + (y로 지정된 매개변수)	모듈의 개별 매개변수 가져오기
7	AT+수신	확인 + 다양한 매개변수	모듈의 모든 매개변수 가져오기
9	AT+V	www.hc01.com HC-12_V2.6	쿼리 모듈 펌웨어 버전 정보
10	AT+슬립	확인+수면	절전 모드 시작
11	AT+기본	확인+수면	초기화
