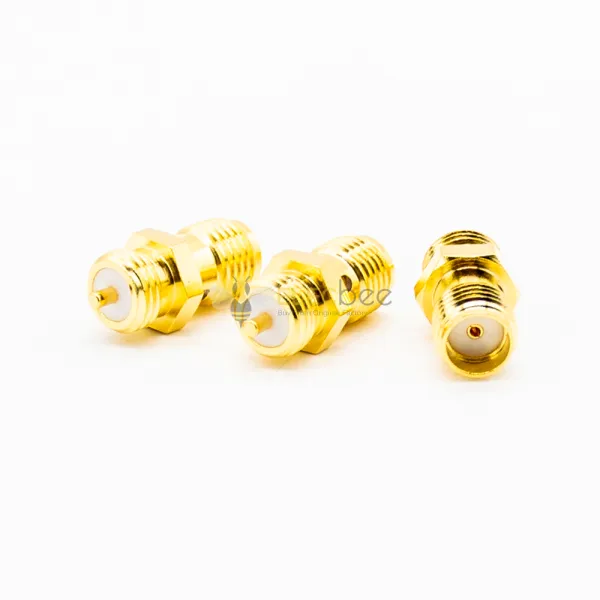

Tipo reto padrão da solda do conector coaxial do RF SMA Jack para a montagem do PWB
- Especificação
-
Atributo do produto
Valor do atributo
Procurar
-
Método de instalação
Montagem do painel
-
Tipo de Terminal
Tipo de solda
-
Características de instalação
Antepara - Porca Traseira
-
Recurso de casca
Direto
-
Gênero
Jack
-
polaridade
Padrão
-
Impedância
50 ohms
-
Revestimento
Revestimento do ouro
-
Material corporal
Cooper
- Descrição
características elétricas
- Impedância: 50 ohms
- Faixa de frequência: 0~6 GHz
- VSWR: tipo reto ≦ 1,3 máx / tipo R/A ≦ 1,5 máx
- Tensão suportável dielétrica: 1000 V rms min para RG142, RG405
- 750 V rms mín. para RG316, RG402
- 500v rms mín. para RG178
- Tensão de trabalho: 500 V rms máx. para RG142, RG405
- 375 V eficaz máx. para RG316, RG402
- 170 V rms máx. para RG178
- Resistência de contato central ≦ 6,0 mΩ (Miliohms máx.)
- Resistência de contato externo ≦ 2,0 mΩ (Miliohms máx.)
- Resistência de Isolamento ≧ 5 x 10³ mΩ (Megohms min.)
Características mecânicas
- Acoplamento: rosca 1/4-36
- Retenção de contato: 15 in-lbs min.
- Torque da porca de acoplamento: 30 pol-lbs. min.
- Durabilidade (acoplamento) ≧ 500 ciclos (para contato de cobre berílio)
Características ambientais
- Faixa de temperatura: -55°C ~ +155°C
- Vibração: Método MIL-STD-202 204
- Resistência à corrosão: MIL-STD-202 Método 101
Material:
| Papel | Material | Terminar |
| Corpo | Latão | Para:1u" |
| Pin de contato do centro | Fósforo | Eu:3u" |
| Isolador | TEFLON | Branco |
