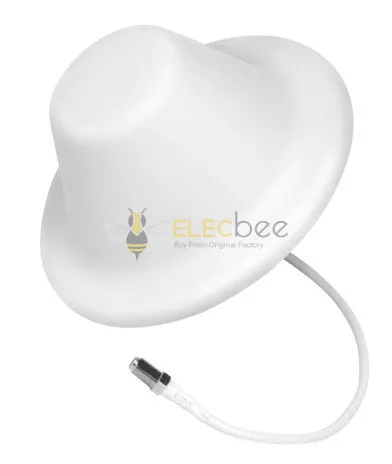

In-Building Dome Antenna 3G, 4G, 75 Ohm

A Antena Dome In-Building funciona em todas as frequências, incluindo 3G e 4G. Opera em sistemas de reforço de sinal de 75 Ohm. Esta antena de cúpula de 75 Ohm é a versão mais recente de FULL BAND (cobrindo frequências de 698-960 MHz / 1700-2700 MHz) do modelo DUAL BAND anterior que cobria apenas 800 MHz Celular e 1900 MHz PCS bandas).

Antena omnidirecional de cúpula de banda completa é discreta em seu design. Observe que esta antena dom de 75 Ohms é para uso interno em edifícios. Esta antena embutida tem um perfil baixo capaz de se misturar muito facilmente com ambientes internos. Possui impedância de 75 ohm e cobre um sistema que varia de voz WLAN, 4G, 3G e 2G para frequências AWS, Celular, LTE e PCS abrangendo compatibilidade de 698 MHz a 2700 MHz.

A antena interna é melhor montada no teto e recebe e transmite dentro de uma largura de feixe de 360 ​​graus para todos os telefones celulares. Ele fornece um ganho de 3 dB a 4 dB ou até mesmo um ganho de 2 dB a 5 dB e um raio de 39 pés. Sendo omnidirecional, é fácil de instalar graças ao equipamento de montagem incluído. Esta antena interna doméstica cobre uma faixa de 5.000 a 7.500 pés quadrados com uma altura vertical de até 20 pés. Possui um conector tipo F Fêmea para caber em cabos de 75 Ohm.

O alcance da antena depende de três fatores:

1) Obstruções físicas.

2) Potência gerada pelo booster/amplificador.

3) Recepção do sinal externo recebido e distribuído pela antena externa.

Além da própria antena, as peças incluem equipamento de montagem para uma superfície horizontal plana ou uma parede. Deve ser montado na posição vertical para melhores resultados.Esta antena de cúpula de 5 bandas foi projetada para integrar-se perfeitamente ao interior do seu prédio e receber e transmitir sinais para telefones celulares em uma largura de feixe de 360 ​​graus da instalação do dispositivo. Esta antena interna de cúpula é facilmente instalada no teto do seu prédio e inclui um kit de montagem. Você pode esperar receber um ganho de 2 a 5 db da transmissão do domo.

Configuração de antena interna de cúpula.

A antena de banda completa é uma antena omnidirecional projetada para cobrir 360° para sistemas 2G/3G/4G e WLAN para frequências Celular, PCS, AWS e LTE. É uma antena interna de alto ganho adequada para locais onde o sinal precisa ser transmitido em uma área ou espaço central. Esta antena de montagem no teto transmite e recebe sinal para telefones celulares.

Etapas de instalação.

1. Escolha um local na parte do teto que seja acessível de cima para que você possa passar o cabo da antena para o amplificador ou amplificador de sinal. Certifique-se de que o local escolhido para esta antena interna permita a separação necessária entre esta antena interna e outra externa externa que você tenha ou planeje instalar (a separação da antena é útil para evitar oscilações).

2. Faça um furo de 3/8 de polegada de diâmetro no teto. A espessura do teto deve ser de pelo menos meia polegada para suportar esta antena interna em forma de cúpula.

3. Desparafuse a porca de fixação da antena dome. Passe o cabo da antena por esse orifício. Aparafuse a porca de fixação de volta na base da antena e no cabo no lado do sótão do teto e aperte.

4. Conecte a conexão desta antena interna em forma de cúpula ao cabo que leva ao seu amplificador ou amplificador com o conector marcado "Inside".

5. Finalmente, você pode facilmente apertar manualmente a porca de fixação para prender esta antena interna.

Armazenamento e transporte: Coloque em uma temperatura ambiente não extrema e ambiente seco. Não deve ser colocado perto de lareira ou qualquer chama aberta.

Especificações.
