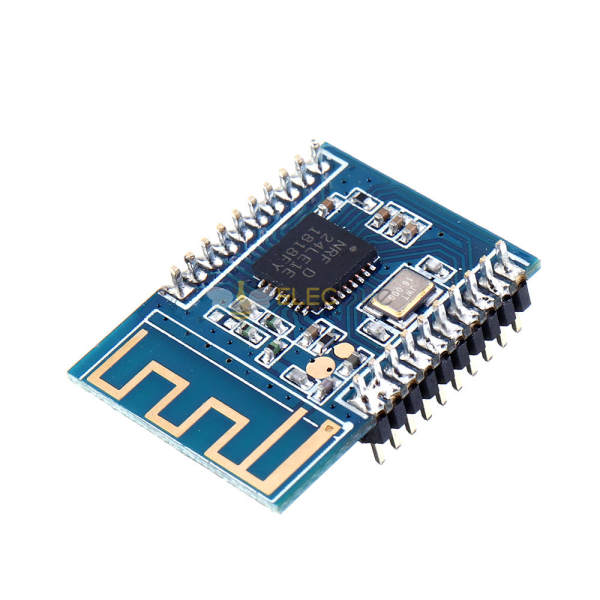

Módulo de transmissão sem fio NRF24LE1 NRF24L01+ 51MCU chip único com MCU

Módulo de transmissão sem fio NRF24LE1 NRF24L01+ 51MCU chip único com MCU

Name: Módulo de transmissão sem fio NRF24LE1 NRF24L01+ 51MCU chip único com MCU
Brand: Elecbee
SKU: EB0047464
Price: 6.47 USD
Availability: InStock
Rating: 136 / 28 (28 reviews)

$6,47

Modelo: EB0047464

Copiar para a área de transferência

88 Vendas

28 comentários

Existente Em stock

Bulk Purchase, Auto Savings:

$6,15

10-19 PCS

$5,54

20-99 PCS

$4,43

100+ PCS

Deliver to United States

Envio normal $10.00

- +

• Memória de programa de 16 kB (Flash no chip)

• Memória de dados de 1 kB (RAM no chip)

• 1 kB de memória de dados NV

• Memória de dados NV de 512 bytes

• Acelerador HW de criptografia AES

• Coprocessador de multiplicação/divisão de 16-32 bits (MDU)

• IOs de alta flexibilidade

• Suporte para depurador HW

• Atende a um conjunto de modos de energia, desde consumo ultra baixo até um modo ativo com baixo consumo de energia

SPI integrado, IIC, UART, ADC de 6-12 bits 14 canais, 2 PWM, Watchdog, oscilador no chip, comparador analógico, 3 temporizadores/contadores, gerador de números aleatórios, RTC, 18 fontes de interrupção

Precauções:

O módulo sem fio é um dispositivo sensível à estática. Preste atenção à proteção contra eletricidade estática ao usá-lo. Especialmente no inverno seco, tente não remover o dispositivo do módulo de toque para evitar danos desnecessários.

O módulo sem fio recomenda o uso de uma fonte de alimentação CC com pequena ondulação e a tensão de operação é recomendada para operar em 3,3V.

O aterramento do módulo deve ser estável e confiável, e o fio terra deve estar o mais próximo possível da fonte de alimentação. Se você usar uma fonte de alimentação chaveada, você deve fortalecer a retração para evitar que ondulações e picos da fonte de alimentação chaveada afetem as características de operação do módulo.

O módulo usa uma antena PCB. Esta antena é facilmente afetada por circuitos externos. Ao usá-lo, não deixe a linha ou coloque o dispositivo sob e ao redor da antena. Se possível, é melhor esvaziar. A frequência 2.4G é relativamente alta e vários materiais têm certas influências. O plástico geral tem pouco efeito. Se houver um objeto de metal, ele terá um impacto significativo. Nesse caso, é recomendável usar um alimentador SMA para conectar a antena SMA.

ALFINETE	PIN NOME	FUNÇÕES DE PIN
1	DESCANSAR	Reiniciar
2	P1.4
3	P1.3
4	P1.2
5	P1.1
6	P1.0
7	P0.7
8	P0.6
9	P0,5
10	P0.4
11	P0.3
12	PROG
13	P0.2
14	P0.1
15	P0,0
16	P1.6
17	P1.5
18	VCC	Entrada de energia
19,20	GND	Aterramento

Contact Sales

Módulo de transmissão sem fio NRF24LE1 NRF24L01+ 51MCU chip único com MCU

EB0047464

Seu nome*
Seu email*
Tópico*
Qtd
Mensagem	Mensagem
Enviar

Etiquetas: Módulo sem fio

Pagar facilmente

Entrega confiável

Celular

Descrição

• Antena PCB 2.4G integrada, banda ISM, 1,27 mm em linha, tamanho compacto para aplicações incorporadas fáceis.

• Suporta seis canais de recepção de dados (um par de seis)

• Método de trabalho: meio duplex

• Suporta métodos gerais de modulação, como GFSK/FSK

• Suporta taxa de dados de 2 Mbps/1 Mbps/250 Kbps e pode definir diferentes potências de transmissão

• Ponto de multifrequência: 126 pontos de frequência, atendendo às necessidades de comunicação multiponto e comunicação por salto de frequência, 2400MHz ~ 2525MHz, passo de salto de frequência de 1MHz, tempo de troca de canal é de cerca de 130us

• PSRR LDO alto integrado internamente

• Ampla tensão de alimentação: 1,9~3,6V, típico 3,3V

• Corrente média de emissão tão baixa quanto 11,3mA (0dBm)

• Receber corrente: cerca de 13mA@2Mbps

• Corrente de emissão: aprox. 11 mA@0dBm

• Sono profundo: 0,5uA

• Corrente MCU: 3,8mA@8MHzclock

• Mecanismo de protocolo de banda base Enhanced ShockBurstTM integrado

• Saída de interrupção de hardware de dados do transceptor

• Suporta saída RSSI de 1 bit

• Temperatura de operação: -20 ° C ~ 60 ° C

• A melhor distância de transmissão: a uma taxa aberta de 2 MBPS, até cerca de 50 metros

MCU interno do chip

1 x módulo sem fio

NRF24LE1-Wireless-Transmission-Module-NRF24L01-51MCU-Single-Chip-with-MCU-1535051

• Antena PCB 2.4G integrada, banda ISM, 1,27 mm em linha, tamanho compacto para aplicações incorporadas fáceis.

• Suporta seis canais de recepção de dados (um par de seis)

• Método de trabalho: meio duplex

• Suporta métodos gerais de modulação, como GFSK/FSK

• Suporta taxa de dados de 2 Mbps/1 Mbps/250 Kbps e pode definir diferentes potências de transmissão

• PSRR LDO alto integrado internamente

• Ampla tensão de alimentação: 1,9~3,6V, típico 3,3V

• Corrente média de emissão tão baixa quanto 11,3mA (0dBm)

• Receber corrente: cerca de 13mA@2Mbps

• Corrente de emissão: aprox. 11 mA@0dBm

• Sono profundo: 0,5uA

• Corrente MCU: 3,8mA@8MHzclock

• Mecanismo de protocolo de banda base Enhanced ShockBurstTM integrado

• Saída de interrupção de hardware de dados do transceptor

• Suporta saída RSSI de 1 bit

• Temperatura de operação: -20 ° C ~ 60 ° C

• A melhor distância de transmissão: a uma taxa aberta de 2 MBPS, até cerca de 50 metros

MCU interno do chip
