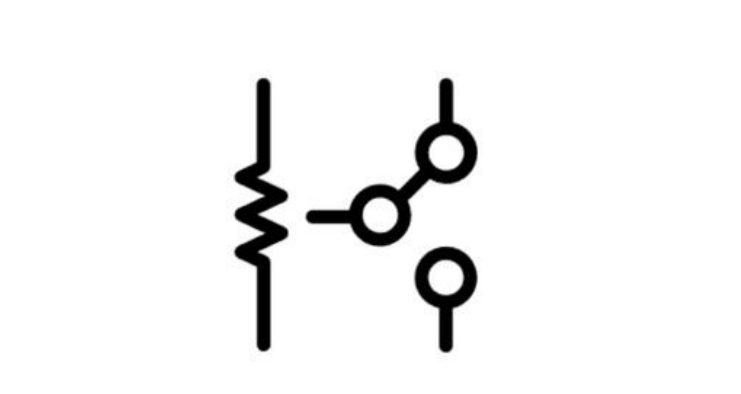

1. Введение в ретрансли
Реле являются важными компонентами в электронных и промышленных системах управления. Они действуют как переключатели, которые управляют электрическими цепями, открывая и закрывая контакты. Существует два основных типа реле: твердотельных эстафет (SSR) и механических реле (MR). Понимание их различий, преимуществ и приложений имеет решающее значение для инженеров, любителей и промышленных специалистов.
2. Эстафета твердого государства (SSR): особенности и преимущества

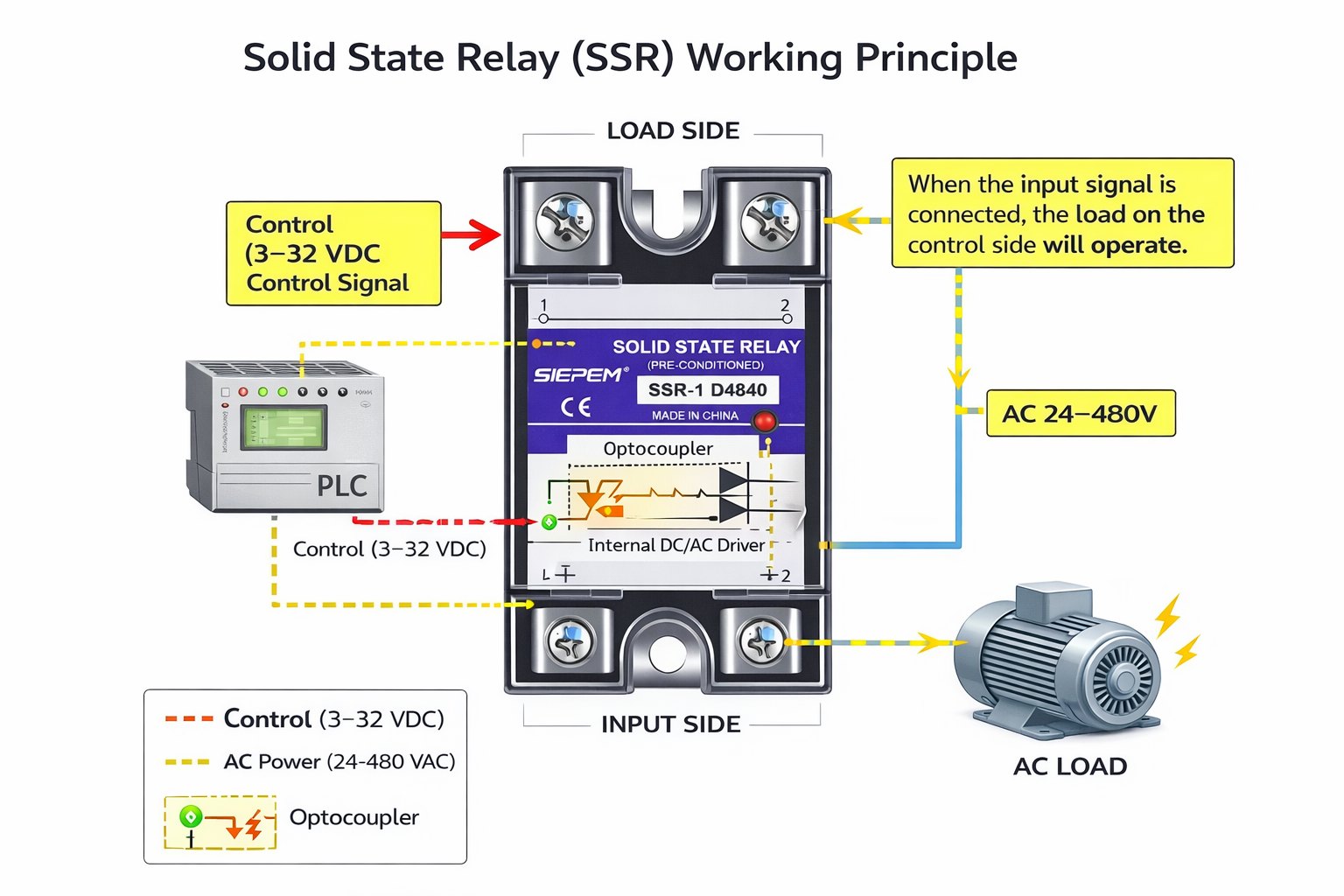

Как работает SSR
Эстафета твердого состояния работает без движущихся частей. Он использует полупроводниковые устройства, такие как тиристоры, триаки или транзисторы, для переключения электрических нагрузок. Этот дизайн исключает механический износ, что делает SSR идеальными для приложений, требующих частого переключения.
Преимущества ССР
• Молчаливая операция: SSR переключается без щелчка, уменьшая шум в чувствительных средах.
• Высокая скорость переключения: идеально подходит для приложений, требующих быстрых циклов включения/выключения, таких как обогреватели с контролируемым PID.
• Прочный и длительный: нет механических контактов, минимизация износа.
• Низкая мощность управления: требует минимального входного тока, что делает его пригодным для систем на основе микроконтроллера.
Ограничения и соображения
• Рассечение тепла: ССР генерируют тепло при проведении высоких токов и часто требуют теплоотоков.
• Более высокая стоимость: по сравнению с механическими реле, SSR, как правило, дороже.
• Режим отказов: когда они терпят неудачу, ССР обычно не закрываются, что может представлять проблемы безопасности.
• Ограниченная изоляция: ССР по своей сути не обеспечивают электрическую изоляцию для технического обслуживания; рекомендуется отдельный разъединиватель.
3. Механическая эстафеТА (MR): особенности и преимущества
Как работают механические реле
Механические ретрансляции используют электромагнит для физического перемещения контактов и переключения электрических нагрузок. Движение контактов позволяет им эффективно обрабатывать более высокие токи и напряжения.
Преимущества MR
• Экономически-Эффективный: как правило, дешевле, чем SSR для аналогичных текущих рейтингов.
• Уносимость: Может переключать нагрузки переменного и постоянного текеймерного технолового и обрабатывать различные конфигурации.
• Очистить обратную спасать: Слышимый клик обеспечивает простое указание на работу.
• Высокая текущая возможность: Подходит для тяжелых промышленных применений.
Ограничения и соображения
• Механическая носка: Контакты могут ухудшаться или свариваться с течением времени.
• Медленный переключатель: не подходит для высокочастотных приложений для переключения.
• Проблемы с инакомыслием: Индуктуирование кроветки может потребовать тщательной конструкции схемы для предотвращения всплесков напряжения.

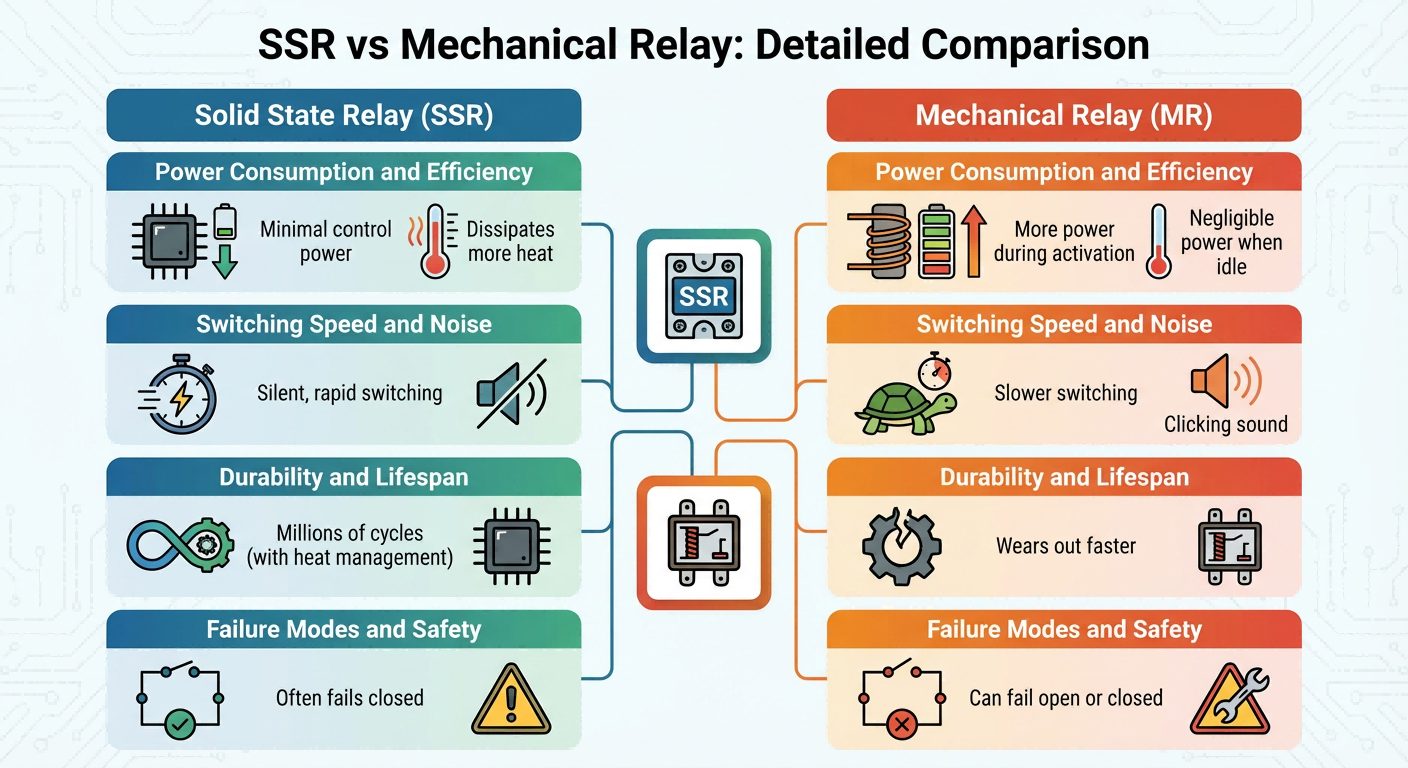

4. SSR vs Механическая эстафета: Подробное сравнение
Потенство и эффективность энергопотребления
ССР потребляют минимальную мощность для управления и могут быстро переключаться, но они могут рассеивать больше тепла во время работы. Механические реле черпают больше энергии во время активации, но незначительность при простаивании.
Смене скорости и шума
SSR предлагает бесшумное и быстрое переключение, идеально подходящее для точного применения. Механические ретрансляты медленнее и создают щелкающий звук, который может быть полезен для слышимого подтверждения.
Долговечность и продолжительность жизни
Теоретически ССР могут длиться миллионы циклов без сбоев при условии управления теплом. Механические реле могут изнашиваться быстрее из-за движущихся частей, но являются надежными для высокотоковых и долгосрочных применений.
Неудача и последствия для безопасности
Механические реле могут не открываться или закрываться в зависимости от дизайна, тогда как ССР часто не закрываются. Критические системы безопасности могут требовать гибридных решений или избыточных схем для снижения рисков.

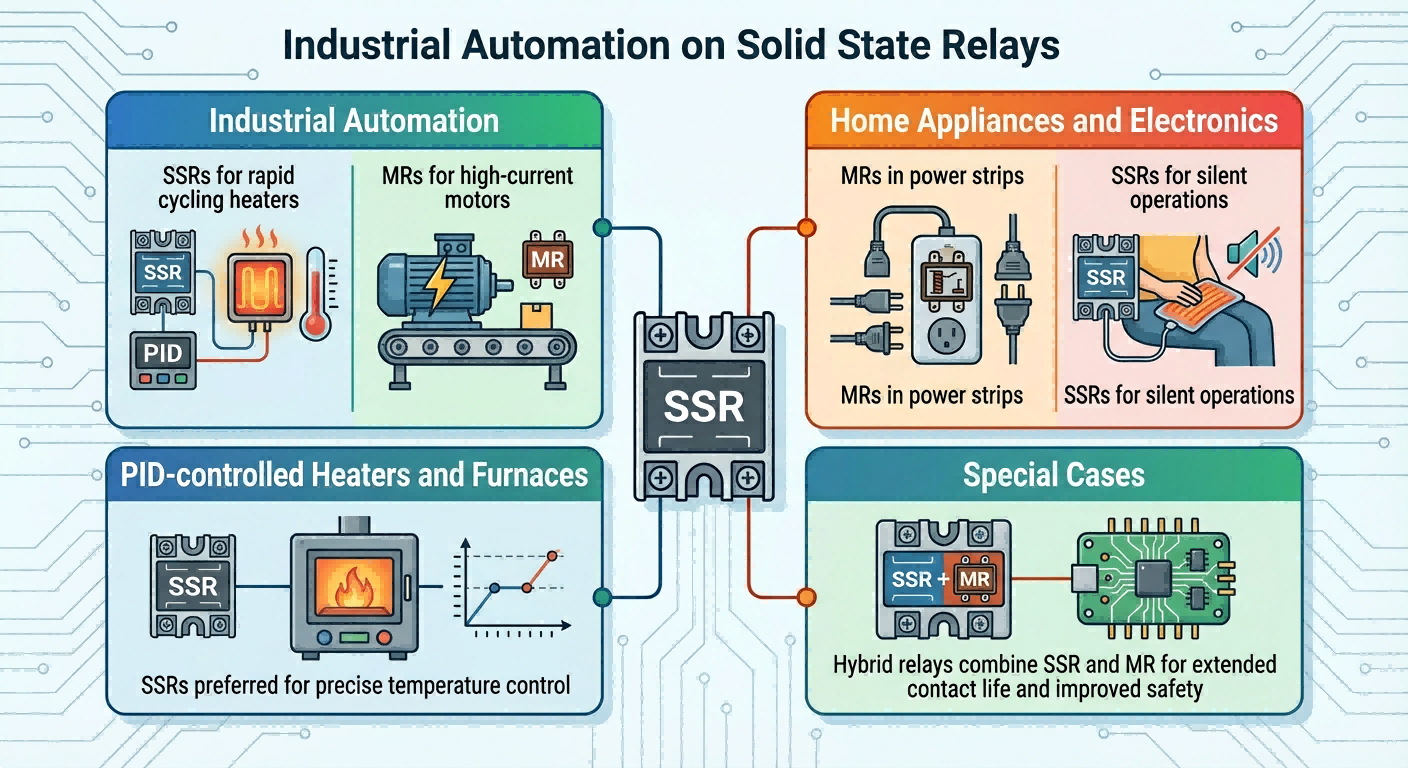

5. Применения и случаи использования
• Промышленная автоматизация: SSR для быстроходных обогревателей, MR для двигателей высокого тока.
• Домашние приборы и электроника: MR в силовых полосах, SSR для бесшумных операций, таких как нагревательные прокладки.
• Контролируемые PID обогреватели и печи: ССР, предпочитаемые для точного контроля температуры с частым переключением.
• Особые случаи: Гибридные реле объединяют SSR и MR для продления срока службы контакта и повышения безопасности.
6. Как правильно выбрать эстафеть
• Тип нагрузки: Рассмотрите резистивные против идело-иниковных нагрузок.
• Переключение частоты: SSR для быстрых циклов, MR для случайного переключения.
• Изоляция и безопасность: Используйте механические отключения с ССР для технического обслуживания.
• избыточность: Рассмотрим гибридные системы или ретранслии резервного копирования для критических для безопасности приложений.
• Стоимость против производительности: баланс бюджета с желаемой долговечностью, шумом и точностью управления.
7. Выводы и рекомендации
Выбор между твердотельным реле и механическим ретрансляционным реле зависит от ваших потребностей в применении. ССР преуспевают в высокоскоростных, бесшумных сценариях с низким энергопотреблением, в то время как механические реле предлагают универсальность, более высокую управляемость тока и слышимую обратную связь. В критических областях гибридные решения могут обеспечить лучшее из обоих миров. Всегда оценивайте тип нагрузки, частоту переключения и требования к безопасности перед выбором.
Понимая сильные стороны и ограничения каждого типа ретранслята, инженеры и хобби могут оптимизировать производительность, обеспечить безопасность и продлить срок службы своих электронных систем.
